PHOENIXの接続・省配線(制御機器)

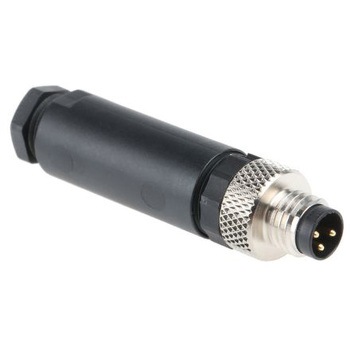

現場配線用のM8センサ/アクチュエータプラグとソケット.PhoenixContactケーブル取付用のコネクタは、高レベルの保護機能を備えています。センサコネクタは、M8ねじインターフェースと業界標準のAコーディングを備え、誤かん合を防止します。配線を脱着可能なコネクタには、従来式のねじ終端と現場ですばやく対応できるPierceon終端が用意されています。保護等級がIP68のPhoenixM8コネクタは、高レベルの保護を必要とする過酷な環境に最適です。これらの頑丈な丸形コネクタは、耐衝撃性と耐振動性に優れています。メンテナンス、修理、カスタマイズされたケーブルアセンブリの構築に最適です。.Pierceonとは?.Pierceonテクノロジは、迅速な終端処理を実現する革新的な接続方式です。Pierceonは狭いスペースにも、最大限のコンタクト密度を実現しています。コンタクトは、単一ワイヤを軸方向に貫通するコンタクトピンを介して構成されています。.特長.保護等級：IP68振動や衝撃に対する耐性ローレット加工されたロックリングにより、指で簡単に操作可能クイックコネクトねじまたはPierceconファースト接続M8コネクタIEC61076-2-104センサ/アクチュエータ用Aコード.用途.PhoenixContactのM8丸形コネクタは、産業用途に使われます。センサプラグ/ソケットは、通常センサとアクチュエータとの接続に使用されています。現場アセンブリ用の柔軟なソリューションです。主な用途は、次のとおりです。.ロボット産業オートメーション機械保護プロセス制御計測組立ライン.環境.PhoenixのM8ねじセンサコネクタは、保護等級がIP68です。コネクタをほこりやゴミから完全に保護します。接続時に防水性も発揮し、長時間の噴水流から保護されます。.よくある質問.Q:コネクタの耐久性はどうですか?A:コネクタは耐久性に優れています。厳しい環境で適用するように設計された、高品質のエンジニアリング素材で製造されたコネクタです。堅牢で高い信頼性があります。Q:コネクタの終端処理は簡単ですか?A:このM8コネクタシリーズは、接続が非常に簡単です。従来式のねじ終端と現場ですばやく対応できるPierceon終端が用意されています。.終端タイプ.：648-6400：648-6400：ねじ接続式3極プラグ：648-6422：648-6422：ねじ接続式4極プラグ：648-6365：648-6365：ねじ接続式3極ソケット：648-6387：648-6387：ねじ接続式4極ソケット：648-6371：648-6371：Pierceon接続式3極ソケット：648-6393：648-6393：Pierceon接続式4極ソケット：648-6416：648-6416：Pierceon接続式3極プラグ：648-6438：648-6438：Pierceon接続式4極プラグ

PhoenixContact丸型コネクタですPhoenixContact4コンタクトオスM12Dコード丸形コネクタは、プラグインライン接続を備えています。このケーブル取り付けコネクタの定格電圧は48Vac/60Vdcで、定格電流はコンタクトあたり0.75Aです。このコネクタは、Cat5イーサネットケーブルと簡単かつ確実に接続するためのプッシュイン接続を備えています。多様な用途向けに設計されたニッケルめっき黄銅ローレット入りのポリアミド(PA66)製です。PhoenixContactSACCPROFIBUS/PROFINET/CANopenコネクタSACCシリーズのユニバーサルコネクタには、さまざまな接続オプションがあり、各種方向を使用して用途に対応できます。特長と利点ボディはストレートですIDC終端導体断面積は26→22AWGです挿抜が簡単工具なしで簡単に配線可能外径ケーブル径は4mm及び8mmです現場アセンブリ用の柔軟なコネクタです動作温度範囲：-40→85℃シェルサイズ：M12シールド付き用途産業用途製造ラインテスト/測定認定IP67定格

SUBCON-PLUS-PROFIB/SC2PhoenixContactのライトアングルD-SUBコネクタです。9コンタクトコネクタはSUB-CONPLUSシリーズの一部で、スライドスイッチを介して接続/切り替えられる終端抵抗を備えています。PROFIBUS及びCANシステムで使用するよう設計されたシールド付きコネクタで、最大伝送速度を実現します。特長と利点35°の角度付きケーブルエントリと、左右どちらからでもケーブルを挿入できる内部接続ユニットと、ねじ接続銅合金コンタクトx9ピッチ2.77mm金属めっきABSハウジング動作温度：-20→+75℃EN50155に準拠した耐衝撃性と耐振動性

SUBCON9/M-SHPhoenixContactのライトアングルD-SUBコネクタです。9コンタクトのオスコネクタは、SUBCONシリーズの汎用用途の一部です。RS-485、RS-232、RS-422コンバータ向けに設計されています。特長と利点35°の角度付きケーブルエントリと、左右どちらからでもケーブルを挿入できる内部接続ユニットと、ねじ接続ローレットねじにより、現場の環境下で簡単に組み立てられますIP20金属めっきABSハウジング動作温度：-20→+75℃高レベルのEMCリバーシブル接続ブロックを使用してD-SUB方向に変更する

現場配線用のM8センサ/アクチュエータプラグとソケット.PhoenixContactケーブル取付用のコネクタは、高レベルの保護機能を備えています。センサコネクタは、M8ねじインターフェースと業界標準のAコーディングを備え、誤かん合を防止します。配線を脱着可能なコネクタには、従来式のねじ終端と現場ですばやく対応できるPierceon終端が用意されています。保護等級がIP68のPhoenixM8コネクタは、高レベルの保護を必要とする過酷な環境に最適です。これらの頑丈な丸形コネクタは、耐衝撃性と耐振動性に優れています。メンテナンス、修理、カスタマイズされたケーブルアセンブリの構築に最適です。.Pierceonとは?.Pierceonテクノロジは、迅速な終端処理を実現する革新的な接続方式です。Pierceonは狭いスペースにも、最大限のコンタクト密度を実現しています。コンタクトは、単一ワイヤを軸方向に貫通するコンタクトピンを介して構成されています。.特長.保護等級：IP68振動や衝撃に対する耐性ローレット加工されたロックリングにより、指で簡単に操作可能クイックコネクトねじまたはPierceconファースト接続M8コネクタIEC61076-2-104センサ/アクチュエータ用Aコード.用途.PhoenixContactのM8丸形コネクタは、産業用途に使われます。センサプラグ/ソケットは、通常センサとアクチュエータとの接続に使用されています。現場アセンブリ用の柔軟なソリューションです。主な用途は、次のとおりです。.ロボット産業オートメーション機械保護プロセス制御計測組立ライン.環境.PhoenixのM8ねじセンサコネクタは、保護等級がIP68です。コネクタをほこりやゴミから完全に保護します。接続時に防水性も発揮し、長時間の噴水流から保護されます。.よくある質問.Q:コネクタの耐久性はどうですか?A:コネクタは耐久性に優れています。厳しい環境で適用するように設計された、高品質のエンジニアリング素材で製造されたコネクタです。堅牢で高い信頼性があります。Q:コネクタの終端処理は簡単ですか?A:このM8コネクタシリーズは、接続が非常に簡単です。従来式のねじ終端と現場ですばやく対応できるPierceon終端が用意されています。.終端タイプ.：648-6400：648-6400：ねじ接続式3極プラグ：648-6422：648-6422：ねじ接続式4極プラグ：648-6365：648-6365：ねじ接続式3極ソケット：648-6387：648-6387：ねじ接続式4極ソケット：648-6371：648-6371：Pierceon接続式3極ソケット：648-6393：648-6393：Pierceon接続式4極ソケット：648-6416：648-6416：Pierceon接続式3極プラグ：648-6438：648-6438：Pierceon接続式4極プラグ

M23SPEEDCONコネクタケーブル、4+4+4+PE.PhoenixContactのSPEEDCONM23コネクタは、1つのコンタクトに信号、データ、電源の伝送を統合しています。このコンパクトなM23コネクタは、SPEEDCON技術を搭載し、高速でシンプルな接続を実現しています。高出力用途及びCAT5データ転送に効果的なソリューションです。高度の侵入保護とシステム配線の削減により、このM23コネクタは信頼性が高いだけでなく汎用性にも優れ、ミニチュア化と効率化を促進します。.特長と利点:コンタクト:4信号、4CAT5データ及び4電源+PE0.8mmデータ接続SPEEDCONロッキングで、高速で安全な簡易化接続Nコーディング25°でのコンタクト当たりの公称電流:30A電源コンタクトの公称電圧:630Vac省スペース重視の用途に最適電源、信号、データを必要とするインテリジェントデバイスに最適です。

PhoenixContactSACC-M12FSSPEEDCONシリーズのコネクタです.PhoenixContactは、SPEEDCONコネクタのM12SACC-MSDシリーズを提供します。SPEEDCONコネクタはFasterLockingSystemを提供し、設置時間を短縮します。SACCM12シリーズは、柔軟性が高く、堅牢で汎用性が高く、不安定な環境に耐えられるように設計されています。.特長と利点.IP67等級の高い保護。40→+85℃の周囲温度で動作し、産業環境に最適です。ねじ接続。さまざまな導体に幅広く対応。フェルールを使用して、又は使用せずにワイヤを接続できます。Zinダイカスト、ニッケルメッキのKnurls材料。NBRでシールされています。IEC61076-2-101準拠過電圧カテゴリ2の保護レベル.代表的用途.安定した安全なワイヤ接続が必須の産業オートメーション用途
