手軽に振動計測。できる限りのシンプルな機能が、実用的でスピーディな計測を実現します。
用途自動車の塗装後の乾燥に使う送風機の振動測定に。
大型コンピューターの設置場所の振動測定に。
電磁弁の作動具合を調べるのに。
工作機械の不具合の検査に。
汎用エンジンのメンテナンスに。
自動車テスト用のシャーシダイナモのメンテナンスに。
ゴミ焼却場の送風機のベアリング異常のチェックに。
時計の部品を作る自動研削機の軸受けの磨耗を調べるのに。
振動試験機の振幅や加速度を測定するのに。
エンジンの振動が伝わる計器の共振点の測定に。
薬を分包するための自動機の作動具合を調べるのに。
石油プラントのポンプや送風機の定期チェックに。
トランスのうなりを調べるのに。
携帯電話のバイブレータの作動不具合の数値化に。
スピンドルの振動測定に。
冷却塔ファンのメンテナンスに。
本体には3軸(X，Y，Z)の加速度センサを搭載し最小サンプリング(1msec)で記録可能
加速度センサのレンジを最大20Gと10Gの切り換えが可能
本体には温湿度センサも搭載しているため温度、湿度も記録可能
本体は単3アルカリ乾電池2本で約45日間(サンプリング1msec)記録可能(GL20は別途)
記録データは内蔵のUSBインターフェースから取り出せる
記録データは標準添付ソフトウェア「G-Trace.net2」で即座にグラフ表示が可能。
記録データはCSV形式で保存ができるため表計算ソフトで計測目的に合ったデータ解析が可能
記録データは不揮発性メモリのため電池寿命が尽きた後でも取り出しが可能
記録方式はワンタイム、エンドレス、ハザードエンド、トレースモードの4種類から選択可能
用途【あらゆるロジスティクスでの品質確認に最適】
G-MENは、マイクロマシン技術によって生まれた超小型3軸加速度センサを搭載することにより究極の小型化と低価格化を実現しました。G-MEN GR20は、最大20Gと10Gの3軸静的加速度値のレンジ切り換えが可能で最小サンプリング周期1msecの記録を実現しました。本体には温湿度センサも搭載し、3軸の加速度と温度、湿度の変化も時間経過と共に記録します。更に本体には液晶パネルが搭載され記録データ、設定条件等の確認が可能です。記録されたデータは本体のUSBインターフェースから標準添付ソフトウェア「G-Trace.net2」で簡単にパソコンへ取り込むことができ即座にグラフ表示や印刷が可能です。記録データはCSV形式で保存できるため表計算ソフトウェアで計測目的に合ったデータ解析が可能です。従来、原因の特定が困難だった輸送時の振動や落下による破損や破壊の瞬間の日時と加速度値を捕らえて記録するため輸送物の品質保証確認に最適です。
付属品USBケーブル、単3アルカリ乾電池(2本)、注意シール(1枚)、取付固定金具(1組)、専用ソフトウェア(CD-ROM)
質量(g)約135(電池を含む)
電源単3アルカリ乾電池(LR6)×2本
温度範囲(℃)0～50(±3)
測定項目3軸加速度、温湿度
寸法(高さH×幅W×奥行D)(mm)75.5×60.5×33
記録方式(容量)65500データ、(保持)不揮発性メモリ
通信方式USB(Type-C) 2.0準拠
使用温湿度範囲0～50℃/70%RH以下(結露無きこと)
動作表示液晶表示
応答周波数(Hz)0～100
記録間隔1秒・5・10・15・20・30・1分・2・3・4・5・10・15・20・30の15通りから選択
湿度範囲(%)30～90(±10)
サンプリング周期(ms)(最小)1
振動の速度(mm/s)と加速度(mm/s2)を測定します。
機能表示機能：実効値(RMS)・ピーク時・最大/最小値1999LCD表示
寸法(mm)72×32×180
質量(g)約230
電源006P(9V)乾電池×1個(テスト用付属)
周波数範囲10～5000Hz
1本
￥11,980
税込￥13,178
当日出荷
汎用ローノイズケーブルです。
材質テフロン
使用温度範囲(℃)-20～150
ケーブル長(m)3
適合検出器2300A、2304A、2333、2363、2364、2369、2355、2358、2356、2357、2362、2366、2366W、2430

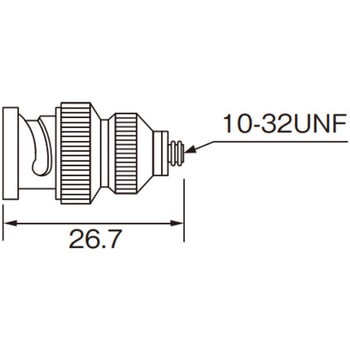

コネクタ10-32×BNC
関連資料仕様書(0.05MB)
1本
￥14,580
税込￥16,038
欠品中
ピックアップと本体を一体化したポケットに入る250gの超小型振動計。
現場で用いる振動計として操作性と機能に最大限考慮し、設計。
産業機械設備の保守保全、製品開発の設計、現場での品質管理など広範囲な用途に適します。
振動検出部を押し当てるだけで、広い振動範囲をカバーする圧電式速度ピックアップを使用。
アンバランス、ミスアライメント(低振動数領域)からベアリング振動(高域振動数)まで測定可能。
加速度(m/s2Peak)、速度(mm/sRMS)、変位(mmP-P)の測定が可能。
ワイドレンジ設計で、測定レンジの切替が不要。
測定値はホールドでき、読み取りが容易。
電源スイッチの無い、電源自動シャット・オフ方式。
ISO2954振動シビリアティメータ規格準拠。
エコ商品
SDカードに記録可能なデジタル振動計です。
付属品SDカード(1GB)、磁気ベース付センサー、電池、取説、ハードケース
寸法(mm)203×76×38
質量(g)約515
電源単3×6(アルカリ電池推奨) DC9V(※ACアダプタは別売)
測定項目速度・加速度・実効値(RMS)・ピーク値(Peak)・最大値(Max HOLD)
表示4桁LCD表示
センサー寸法(mm)Φ16×37(ケーブル1.2m)
データ出力SDカード/RS-232C/USB出力
サンプリング約1回/秒
使用環境温度：0～50℃、湿度：80%RH(ただし結露のないこと)
保存環境温度：0～40℃、湿度：10～85%RH(ただし結露のないこと)
測定間隔1～3600秒
時計機能内蔵(年/月/日/時：分)
測定周波数範囲10Hz～1KHz
メモリーカードSDカード(1G～16Gまで)
幅広い測定に対応
データメモリ機能
見やすい液晶画面
データのプリントアウト
重さは270gのコンパクト設計(電池含む)
付属品圧電式加速度ピックアップ(PV-57I)、単3型乾電池×4本、ピックアップ用カールコード(VP-51KI)、マグネットアタッチメント(VP-53S)
質量(g)約270(電池含む)
電源単3形乾電池4本(アルカリ/ニッケル)またはACアダプタ(NC-98C別売り)
外形寸法(幅W×奥行D×高さH)(mm)74×25.5×171.5
電池寿命(時間)(アルカリ電池)約30、(ニッケル水素充電池)約32
RoHS指令(10物質対応)対応
本体には3軸(X，Y，Z)の加速度センサを搭載している
加速度センサのレンジ切り替えができる(GP100を除く)
重力加速度の変更ができる(GP100を除く)
温湿度センサを搭載しているので温度、湿度も記録できる
GPSモジュールとGPSアンテナを搭載している
USB(type C)インターフェースを搭載している
標準ソフトウェア「G-Trace.net3」でグラフ表示と地図表示ができる
用途G-MEN GPシリーズは超小型3軸加速度センサと温湿度センサ、GPSモジュールを搭載し単3アルカリ電池2本で加速度、温湿度、緯度経度、高度のデータを時間経過と共にスタンドアロン(独立)で、約1週間(1msecサンプリング)のデータを記録することができます。記録されたデータは内臓のUSBポートから簡単にパソコンに取り込め標準添付ソフトウェア「G-Trace.net3」で即座にグラフ表示ができます。さらに付属のGPSアンテナを接続すれば輸送経路を記録(GPSモジュールの測位条件により異なる)し加速度と共に輸送経路の位置情報が地図上(日本国内のみ)に表示されます。G-MEN GPシリーズは、加速度、温湿度、緯度経度、高度のデータを記録し輸送中の荷物がどのように扱われているかが把握できます。
仕様(放射妨害ノイズ )RTCA DO160G Section21 CategoryH
付属品GPSアンテナ(ケーブル長5m)、USBケーブル、単3アルカリ乾電池(2本)、注意シール(1枚)、取付板金具(2枚)、マニュアル、専用ソフトウェア(CD-ROM)、マグネット
質量(g)約240g(電池+GPSアンテナを含む)
電源単3アルカリ乾電池(LR6)×2本
温度範囲(℃)0～50(±3)
測定項目3軸加速度・温湿度・緯度経度・高度
寸法(高さH×幅W×奥行D)(mm)75.5×60.5×33
記録方式(容量)130000データ(1データ：日時・X軸・Y軸・Z軸・温度・湿度・緯度・経度・高度)/(保持)不揮発性メモリ
通信方式USB(type C) 2.0準拠
使用温湿度範囲0～50℃/70%RH以下(結露無きこと)
動作表示液晶表示
電池寿命(GPS)ON時：約2週間(1・2msecサンプリング)/OFF時：約40日間、(外部電源使用時)UT2使用時：約30日間/UT1使用時：約60日間
応答周波数(Hz)0～100
記録間隔30秒・1分・2・3・4・5・10・20・30分(GPS OFF時1・5・15・20秒設定可能)
湿度範囲(%)30～90(±10)
サンプリング周期(ms)(最小)1msec / 2msec
本体には3軸(X，Y，Z)の加速度センサを搭載し最小サンプリング(1msec)で記録可能
加速度センサのレンジを最大2Gと1Gの切り換えが可能
本体には温湿度センサも搭載しているため温度、湿度も記録可能
本体は単3アルカリ乾電池2本で約45日間(サンプリング1msec)記録可能(GL01は別途)
記録データは内蔵のUSBインターフェースから取り出せる
記録データは標準添付ソフトウェア「G-Trace.net2」で即座にグラフ表示が可能。
記録データはCSV形式で保存ができるため表計算ソフトで計測目的に合ったデータ解析が可能
記録データは不揮発性メモリのため電池寿命が尽きた後でも取り出しが可能
記録方式はワンタイム、エンドレス、ハザードエンド、トレースモードの4種類から選択可能
用途【乗り心地などの微小振動記録に最適】
G-MENは、マイクロマシン技術によって生まれた超小型3軸加速度センサを搭載することにより究極の小型化と低価格化を実現しました。G-MEN GR01は、最大2Gと1Gの3軸静的加速度レンジの切り換えが可能で最小サンプリング周期1msecの記録を実現しました。本体には温湿度センサも搭載し、3軸の加速度と温度、湿度の変化も時間経過と共に記録します。更に本体には液晶パネルが搭載され記録データ、設定条件等の確認が可能です。記録されたデータは本体のUSBインターフェースから標準添付ソフトウェア「G-Trace.net2」で簡単にパソコンへ取り込むことができ即座にグラフ表示や印刷が可能です。記録データはCSV形式で保存できるため表計算ソフトウェアで計測目的に合ったデータ解析が可能です。例えば列車、自動車、航空機、船舶、エレベーターなどの微振動測定に最適です。
付属品USBケーブル、単3アルカリ乾電池(2本)、注意シール(1枚)、取付固定金具(1組)、専用ソフトウェア(CD-ROM)
質量(g)約135(電池を含む)
電源単3アルカリ乾電池(LR6)×2本
温度範囲(℃)0～50(±3)
測定項目3軸加速度、温湿度
寸法(高さH×幅W×奥行D)(mm)75.5×60.5×33
記録方式(容量)65500データ、(保持)不揮発性メモリ
通信方式USB(Type-C) 2.0準拠
使用温湿度範囲0～50℃/70%RH以下(結露無きこと)
動作表示液晶表示
応答周波数(Hz)0～100
記録間隔1秒・5・10・15・20・30・1分・2・3・4・5・10・15・20・30の15通りから選択
湿度範囲(%)30～90(±10)
サンプリング周期(ms)(最小)1
ロープライス(低価格)の地震感知器です。震度5弱以上の揺れを感知し、接点信号を出力します。軽量(約130g)、コンパクト(W70xH90xD34mm)につき、装置や設備の後付けも容易です。作動、解除は外部入力により遠隔切換可能です。地震発生時のトリガーとして装置の停止プログラム実行、装置の通電遮断、施錠・開錠、非常放送設備などさまざまな用途に簡単に応用できます。RoHS指令対応。
取付鉛直方向より±5度以内
質量(g)約124
使用温度範囲(℃)0～50
出力1C接点 AC250V 1A・DC30V 1A(抵抗負荷)
動作特性90～170ガル(震度5弱相当以上)※周期0.3s、0.5s、0.7s 水平連続加振法による。
外形寸法(幅W×高さH×奥行D)(mm)70×90×34(突起部含まず)
電源(AC V)85～264(50/60Hz)4AV以下
LEDランプ緑色LED
RoHS指令(10物質対応)対応
使用湿度(%RH)25～80(但し結露しないこと)
1台
￥21,980
税込￥24,178
当日出荷
物流過程での落下衝撃事象の記録や、落下試験での衝撃計測に使用できる衝撃ロガーです。
衝撃発生時の3軸加速度(最大200G)と発生時刻を記録します。
全ての操作は携帯端末(スマートフォンなど)からワイヤレスで操作を行えます。
レポートはPDF(改ざん不可)とCSV形式で作成し、メール転送も可能です。
小型サイズでありながら最長20日間連続駆動が可能です。
小さい加速度からデータを上書きする機能により最大発生加速度を確実に記録します。
仕様●加速度センサ：±200G(3軸)●サンプリングレート：1600Hz(0.625ms)●記録データ：衝撃発生時刻、3軸最大加速度●計測方法：加速度トリガー方式●閾値設置：5、10、15、20、25、37、50、75、100Gから任意設定●通信部：Bluetooth●電源：コイン電池 CR2032×1●計測日数：最大20日(無線通信OFFモード、常温環境にて)、約40時間(通信ONモード、常温環境にて)●記録データ容量：最大200データ(データ上書き機能付)●サイズ/質量：67×31×11mm/23g●保護等級：IP54相当●アプリ対応OS：iOS 11以上/Android 9，10，11●アプリ機能：計測設定、データ表示、レポート作成(PDFメール送付)●電波法認証国：日本
アズワン品番67-9249-98
1個
￥19,980
税込￥21,978
6日以内出荷
動画あり
ポータブル振動計 BS-GM63B は、機械設備の振動を効率的に測定するセパレートタイプの高精度振動計です。 加速度(0.1～199.9 m/ s2)、速度(0.1～199.9 mm/ s)、変位(0.001～1.999 mm)をそれぞれ±5 %の精度で測定可能です。 本体と分離したグリップ(ケーブル長：94cm)に、付属の3種類のプローブをそれぞれ付け替えて使用することで、様々な測定環境に対応します。 見やすい液晶ディスプレイには測定値と環境温度が同時に表示され、バックライト機能により暗所でも容易に測定値を確認できます。
用途各種の振動機械設備の監視、特に回転機械や往復機械の振動測定に最適です。加速度、速度、変位を測定でき、機械製造、電力、冶金、航空などの分野で広く利用されています。モーター、ポンプ、ファン、コンプレッサーなど、様々な機械設備の振動測定にご活用いただけます。
適合自動バックライトオフ：無操作の状態で7秒後、自動電源オフ：無操作の状態で60秒後
測定範囲変位および速度：加速度 199.9 m/s2 によって制限
測定範囲(mm)速度：0.1～199.9 /s (rms)
電源9 V電池
温度(℃)表示範囲：-10 ～ +80
センサー振動：圧電セラミック加速度計(せん断型)
温度精度±2℃
表示形式3.5桁表示
測定範囲(m)加速度：0.1～199.9 / (ピーク)
関連資料(0.8MB)
測定周波数範囲加速度：10Hz～1kHz(LO)、1kHz～15kHz(HI)、速度：10Hz～1kHz(LO)、変異：10Hz～1kHz(LO)
動作湿度(%RH)80 ～ 90
サイクルタイム表示更新：1秒
動作温度範囲(℃)0 ～ 40
バッテリー寿命連続使用約20時間
変位(mm)0.001～1.999 (p-p)
1個
￥49,980
税込￥54,978
4日以内出荷
仕様加速範囲：0.1～199.9m/s2、変位頻度範囲：10Hz～1KHz
寸法(mm)150×35×25
質量(g)76
電源9V角乾電池
精度±5%H±2桁
機能最大ホールド機能：なし、温度測定：なし
測定原理圧電セラミック加速度計(せん断タイプ)
周波数範囲加速：10Hz～1KHz(LO)，1KHz～15KHz(HI)、速度：10Hz～1KHz
オートパワーオフあり
出力信号AC出力2Vピーク(フルスケール表示)
速度範囲(m/s)0.1～199.9
変位(mm)0.001～1.999
1個
￥32,980
税込￥36,278
8日以内出荷
小型、軽量、シェア型。
質量(g)2.9
取付方式M3ネジ
使用温度範囲(℃)-30～110
外形寸法(mm)Hex9×10.25
周波数(kHz)共振周波数：40
材質(ケース)チタニウム
周波数範囲(Hz)0.8～16000(±3dB)
ケーブルLNC-6D-2m付き
コネクタM3
関連資料仕様書(0.08MB) 取付方法ガイドライン(1.42MB)
最大加速度(m/s2)2200
電荷感度(mV/m/s2)1
耐衝撃加速度(m/s2)10000
1個
￥79,980
税込￥87,978
6日以内出荷
誰でも簡単に振動計測ができます。標準型の10倍の分解能を持っています。微小振動計測向けです。
用途自動車の塗装後の乾燥に使う送風機の振動測定に。大型コンピューターの設置場所の振動測定に。電磁弁の作動具合を調べるのに。工作機械の不具合の検査に。汎用エンジンのメンテナンスに。自動車テスト用のシャーシダイナモのメンテナンスに。ゴミ焼却場の送風機のベアリング異常のチェックに。時計の部品を作る自動研削機の軸受けの磨耗を調べるのに。振動試験機の振幅や加速度を測定するのに。エンジンの振動が伝わる計器の共振点の測定に。薬を分包するための自動機の作動具合を調べるのに。石油プラントのポンプや送風機の定期チェックに。トランスのうなりを調べるのに。携帯電話のバイブレータの作動不具合の数値化に。スピンドルの振動測定に。冷却塔ファンのメンテナンスに。
誰でも簡単に振動計測ができます。加速度及び速度が、標準型の10倍レンジとなっています。大きな振動計測向けです。
用途自動車の塗装後の乾燥に使う送風機の振動測定に。大型コンピューターの設置場所の振動測定に。電磁弁の作動具合を調べるのに。工作機械の不具合の検査に。汎用エンジンのメンテナンスに。自動車テスト用のシャーシダイナモのメンテナンスに。ゴミ焼却場の送風機のベアリング異常のチェックに。時計の部品を作る自動研削機の軸受けの磨耗を調べるのに。振動試験機の振幅や加速度を測定するのに。エンジンの振動が伝わる計器の共振点の測定に。薬を分包するための自動機の作動具合を調べるのに。石油プラントのポンプや送風機の定期チェックに。トランスのうなりを調べるのに。携帯電話のバイブレータの作動不具合の数値化に。スピンドルの振動測定に。冷却塔ファンのメンテナンスに。

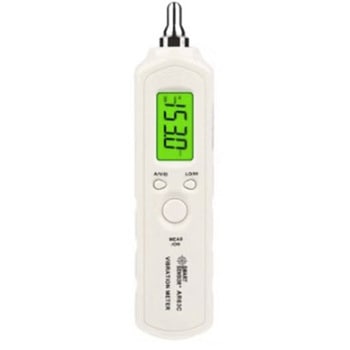

モータや電気ファン、ポンプ、エアコンプレッサなどの機械の不具合品の検知、ベアリングやギアのアライメントの簡易チェックに最適
コンパクトで軽量、片手で操作
検査結果は40秒間保持
寸法(mm)150×22×18 ()
質量(g)55(バッテリ含む)
電源ボタン電池2個(LR44 or SR44)
精度±5 ±2
ディスプレイ3 1/2桁 LCD
使用環境温度(℃)0-40
使用環境湿度(%)< 85
バッテリー稼動時間約4.5時間(連続使用時)
機械設備の点検に最適な振動計です。
表示1999LCD表示
測定範囲(速度)200mm/s：0.5～199.9mm/s、(加速度)200m/s2：0.5～199.9m/s2
精度±(5%+2dgt)(80Hz/160Hz、23±5℃)
校正(速度)50mm/s(160Hz)、(加速度)50m/s2(160Hz)
サンプリング約1回/秒
電源006P(9V)×1
付属品磁気ベース付プローブ×1、電池、取説
センサー寸法(mm)Φ16×29
オプションの聴診棒やヘッドホンを接続して振動の大きさを検診できます。
前回設定した条件で測定を開始できます。
重量130g(電池含む)のコンパクト設計です。
メモリー内蔵で最大256個のデータを保存可能です。
本体寸法(mm)48×23.5×145mm
対応OSデータ管理ソフト対応OS：Windows(R)98 SE/2000/XP/VistaTM/7/8.1
データメモリ最大256個
周波数範囲加速度(ACC)：3Hz～10kHz速度(VEL)：10Hz～1kHz(JIS B0907-1989準拠)変位(DISP)：10Hz～400Hz
デジタル表示数値表示4桁
加速・速度・変位の3モード計測が可能です。
最大値ホールド機能付きです。
直流・交流出力機能を装備
Hi/Loレンジの切替により、高精度な計測が可能
フルスケールを越えた時オーバー表示
ローパスフィルター内蔵(ACC2モード時のみ)
アズワン品番1-6434-01
付属品ピックアップ・ピックアップケーブル・マグネットホルダ・アタッチメント・ハンドストラップ・マイクロドライバー・単3乾電池×2本・収納ケース
トラスコ品番462-5757
寸法(mm)72×24×220
測定範囲加速度(ACC1):Hi 1.0～199.9(m/s2)/ Lo 0.1～19.99(m/s2) 加速度(ACC2):Hi 1.0～199.9(m/s2)/ Lo 0.1～19.99(m/s2) 速度(VEL)：):Hi 1.0～199.9(mm/s)/ Lo 0.1～19.99(mm/s) 変位(DIS)：Hi 10～1999(μm)/ Lo 1～19.99(μm)
質量(g)200(乾電池含む)
出力交流出力：フルスケール2Vrms直流出力：フルスケール2V
電源単3乾電池×2本(付属)、AC100V(オプション)
検出方式実効値検波
精度FS±5%以内
表示方式変位:両振幅速度・加速度:片振幅
周波数範囲(Hz)加速度(ACC1):10～6000加速度(ACC2)：10～300速度(VEL)：10～1000変位(DIS)：10～1000
表示更新周期3回/秒
商品タイプレンタル品はこちら
1個
￥159,800
税込￥175,780
当日出荷
回転機械のミスアライメントを調整するためのアライメント装置です。ベルトプーリーのミスアライメントは、回転機械の故障の主な原因となっています。正確な芯出しを行うことで、多くの機械の故障を防ぎ、計画外の停止や生産ロスを減らすことができます。正確なアライメントは、機械の寿命を延ばすことにもつながります。コスト削減と資産の最適化という今日の厳しい環境の中で、正確な芯出しの必要性はかつてないほど高まっています。
用途Vベルトプーリーの芯出し用。
仕様レーザー光線長さ：2mの距離で2.4m
本体には3軸(X，Y，Z)の加速度センサを搭載している。温湿度センサを搭載しているので温度、湿度も記録できる。GPSモジュールとGPSアンテナを搭載している。USB(type C)インターフェースを搭載している。標準ソフトウェア「G-Trace.net3」でグラフ表示と地図表示ができる
用途G-MEN GP100dは超小型3軸加速度センサと温湿度センサ、GPSモジュールを搭載し単3アルカリ電池2本で加速度、温湿度、緯度経度、高度のデータを時間経過と共にスタンドアロン(独立)で、約1週間(1msecサンプリング)のGデータを記録することができます。記録されたデータは内臓のUSBポートから簡単にパソコンに取り込め標準添付ソフトウェア「G-Trace.net3」で即座にグラフ表示ができます。さらに付属のGPSアンテナを接続すれば輸送経路を記録(GPSモジュールの測位条件により異なる)し加速度と共に輸送経路の位置情報が地図上(日本国内のみ)に表示されます。G-MEN GP100dは、加速度、温湿度、緯度経度、高度のデータを記録し輸送中の荷物がどのように扱われているかが把握できます。
仕様(放射妨害ノイズ )RTCA DO160G Section21 CategoryH
付属品GPSアンテナ(ケーブル長5m)、USBケーブル、単3アルカリ乾電池(2本)、注意シール(1枚)、取付板金具(2枚)、マニュアル、専用ソフトウェア(CD-ROM)、マグネット
質量(g)約240g(電池+GPSアンテナを含む)
電源単3アルカリ乾電池(LR6)×2本
温度範囲(℃)0～50(±3)
測定項目3軸加速度・温湿度・緯度経度・高度
寸法(高さH×幅W×奥行D)(mm)75.5×60.5×33
センサー100G(精度±10%)
記録方式(容量)130000データ(1データ：日時・X軸・Y軸・Z軸・温度・湿度・緯度・経度・高度)/(保持)不揮発性メモリ
通信方式USB(type C) 2.0準拠
使用温湿度範囲0～50℃/70%RH以下(結露無きこと)
動作表示液晶表示
電池寿命(GPS)ON時：約2週間(1・2msecサンプリング)/OFF時：約40日間、(外部電源使用時)UT2使用時：約30日間/UT1使用時：約60日間
応答周波数(Hz)0～100
RoHS指令(10物質対応)対応
記録間隔30秒・1分・2・3・4・5・10・20・30分(GPS OFF時1・5・15・20秒設定可能)
湿度範囲(%)30～90(±10)
サンプリング周期(ms)(最小)1msec / 2msec
1台
￥50,990
税込￥56,089
4日以内出荷
本体に3軸(X，Y，Z)の加速度センサを搭載し最小サンプリング(1msec)で記録できる。本体に温湿度センサを搭載しているので温度、湿度も記録できる。記録データは不揮発性メモリのため電池寿命が尽きても取り出しができる。記録データは内蔵のUSBインターフェースから取り出せる。記録データは標準添付ソフトウェア「G-Trace.net3」で即座にグラフ表示できる。記録データはCSV形式で保存が出来るため表計算ソフトで目的に合ったデータ解析ができる。Bluetooth機能を搭載し本体をパソコンに接続せずにスマートホンから記録開始・停止、一時停止の操作や表示軸の選択、各設定条件の確認ができます。
用途【「監視」か「抑制」か。G-MENは、振動衝撃の見張番!】。G-MENは、マイクロマシン技術によって生まれた超小型3軸加速度センサを搭載することにより 究極の小型化と低価格化を実現しました。最大100Gの3軸静的加速度値を 最小サンプリング周期1msec(1秒間に1，000回)の記録を実現しました。本体には温湿度センサも搭載し、3軸の加速度と温度、湿度の変化も時間経過と共に記録します。更に本体には液晶パネルが搭載され記録データ、設定条件等の確認が可能です。記録されたデータは本体のUSBインターフェースから標準添付ソフトウェア「G-Trace.net3」で 簡単にパソコンへ取り込むことができ即座にグラフ表示や印刷が可能です。記録データはCSV形式で保存できるため表計算ソフトウェアで計測目的に合ったデータ解析が可能です。従来、原因の特定が困難だった輸送時の振動や落下による破損や破壊の瞬間の日時と加速度値を捕らえて記録するため 輸送物の品質保証確認に最適です。
付属品USBケーブル、単3アルカリ乾電池(2本)、取付固定金具(1組)、専用ソフトウェア(CD-ROM)、注意シール(1枚)
質量(g)約135(電池を含む)
電源単3アルカリ乾電池(LR6)×2本
温度範囲(℃)0～50(±3)
測定項目3軸加速度・温湿度
寸法(高さH×幅W×奥行D)(mm)75.5×60.5×33
センサー静的加速度センサ100G(±10%)但し、静止状態の重力加速度には対応しない
記録方式(容量)65500データ、(保持)不揮発性メモリ
通信方式USB(Type-C) 2.0準拠
使用温湿度範囲0～50℃/70%RH以下(結露無きこと)
動作表示液晶表示
電池寿命約45日間(1msecサンプリング周期時、測定環境、電池性能による)
応答周波数(Hz)16～100
RoHS指令(10物質対応)対応
記録間隔1秒～30分
測定分解能1G
湿度範囲(%)30～90(±10)
サンプリング周期(ms)(最小)1
1台
￥50,990
税込￥56,089
4日以内出荷
仕様加速範囲：0.1～199.9m/s2、変位頻度範囲：10Hz～1KHz
寸法(mm)183×67×30
質量(g)147
電源9V角乾電池
精度±5%H±2桁
機能最大ホールド機能：なし、温度測定：なし
測定原理圧電セラミック加速度計(せん断タイプ)
周波数範囲加速：10Hz～1KHz(LO)，1KHz～15KHz(HI)、速度：10Hz～1KHz
オートパワーオフあり
出力信号AC出力2Vピーク(フルスケール表示)
速度範囲(m/s)0.1～199.9
変位(mm)0.001～1.999
1個
￥31,980
税込￥35,178
8日以内出荷
仕様加速範囲：0.1～199.9m/s2、変位頻度範囲：10Hz～1KHz
電源9V角乾電池
精度±5%H±2桁
機能最大ホールド機能：なし、温度測定：あり
測定原理圧電セラミック加速度計(せん断タイプ)
周波数範囲加速：10Hz～1KHz(LO)，1KHz～15KHz(HI)、速度：10Hz～1KHz
オートパワーオフあり
速度範囲(m/s)0.1～199.9
変位(mm)0.001～1.999
汎用ローノイズケーブルです。
材質テフロン
使用温度範囲(℃)-20～150
ケーブル長(m)5
適合検出器2300A、2304A、2333、2363、2364、2369、2355、2358、2356、2357、2362、2366、2366W、2430
コネクタ10-32×10-32
関連資料仕様書(0.05MB)
1本
￥16,980
税込￥18,678
6日以内出荷
3軸、超小型。
質量(g)1.2
取付方式接着
使用温度範囲(℃)-50～160
外形寸法(mm)8×7×5.5
周波数(kHz)共振周波数：5
材質(ケース)チタニウム
周波数範囲(Hz)1～20000(±1dB)
ケーブルケーブル別売
コネクタ直出し0.3m 10-32(×3)
関連資料仕様書(0.06MB) 取付方法ガイドライン(1.42MB)
最大加速度(m/s2)25000
電荷感度(pC/m/s2)0.04
耐衝撃加速度(m/s2)50000
1個
￥199,800
税込￥219,780
6日以内出荷
標準でケーブル3メートル。IP67対応。センサ、アンプ一体型で4～20mA出力する汎用型の低価格振動センサです。ローコストでシンプルな振動監視用センサで、回転機の制御、監視用に最適。変位測定・速度測定・加速度測定の3タイプがあります。出力が4-20mA DCのため、直接レコーダや指示計、シーケンス回路などに接続できます。センサ・アンプ一体型のため、別に振動計アンプは不要です。電源線・信号線を合わせて2線式であり、しかも接続の極性を問いません。専用モニタやメータリレーなどに接続することにより、振動計または振視計として使用できます。富士電機(株)のMVMタイプと互換性があります。
用途モータ・ポンプ・ブロアなど、回転機械などへの組み込み用として。自動検査システムの振動センサとして。簡易タイプの専用振動計として。工作機械・化学・製造プラントの設備診断に。その他の振動測定および監視に。
温度範囲(℃)-20～80
標準でケーブル3メートル。センサ、アンプ一体型で4～20mA出力する汎用型の低価格振動センサです。ローコストでシンプルな振動監視用センサで、回転機の制御、監視用に最適。変位測定・速度測定・加速度測定の3タイプがあります。出力が4-20mA DCのため、直接レコーダや指示計、シーケンス回路などに接続できます。センサ・アンプ一体型のため、別に振動計アンプは不要です。電源線・信号線を合わせて2線式であり、しかも接続の極性を問いません。専用モニタやメータリレーなどに接続することにより、振動計または振視計として使用できます。富士電機(株)のMVMタイプと互換性があります。
用途モータ・ポンプ・ブロアなど、回転機械などへの組み込み用として。自動検査システムの振動センサとして。簡易タイプの専用振動計として。工作機械・化学・製造プラントの設備診断に。その他の振動測定および監視に。
温度範囲(℃)-20～80
保護構造IP64
標準でケーブル3メートル。センサ、アンプ一体型で4～20mA出力する汎用型の低価格振動センサです。ローコストでシンプルな振動監視用センサで、回転機の制御、監視用に最適。変位測定・速度測定・加速度測定の3タイプがあります。出力が4-20mA DCのため、直接レコーダや指示計、シーケンス回路などに接続できます。センサ・アンプ一体型のため、別に振動計アンプは不要です。電源線・信号線を合わせて2線式であり、しかも接続の極性を問いません。専用モニタやメータリレーなどに接続することにより、振動計または振視計として使用できます。富士電機(株)のMVMタイプと互換性があります。
用途モータ・ポンプ・ブロアなど、回転機械などへの組み込み用として。自動検査システムの振動センサとして。簡易タイプの専用振動計として。工作機械・化学・製造プラントの設備診断に。その他の振動測定および監視に。
温度範囲(℃)-20～80
保護構造IP64
小型軽量のアナログメータ式携帯型振動計です。回転機械や往復機械等の振動測定が正確にできます。加速度・速度・変位の測定ができます。特に微少振動の測定に最適です。周波数分析フィルターが内蔵されており、簡単な操作で振動周波数の分析ができます。速度測定はJIS B0907(ISO2954)「振動シビアリティー測定機器に関する規格」に準拠しています。アナログメータ式のため、変動の激しい振動も読み取りやすくなっています。記録用の出力がありますので、レコーダーへの収録やオシロスコープ・FFTアナライザなどと接続ができます。検出器は動電型(電磁式)ですので安定した測定ができます。別売のマグネット(MG-2)にて、簡単に検出器の固定ができます。
用途自動車の塗装後の乾燥に使う送風機の振動測定に。大型コンピューターの設置場所の振動測定に。電磁弁の作動具合を調べるのに。工作機械の不具合の検査に。汎用エンジンのメンテナンスに。自動車テスト用のシャーシダイナモのメンテナンスに。ゴミ焼却場の送風機のベアリング異常のチェックに。時計の部品を作る自動研削機の軸受けの磨耗を調べるのに。振動試験機の振幅や加速度を測定するのに。エンジンの振動が伝わる計器の共振点の測定に。薬を分包するための自動機の作動具合を調べるのに。石油プラントのポンプや送風機の定期チェックに。トランスのうなりを調べるのに。携帯電話のバイブレータの作動不具合の数値化に。スピンドルの振動測定に。冷却塔ファンのメンテナンスに。
検波方式True RMS
確度正弦波80Hz、10mm/sRMSにおいて3%以内
軽量センサタイプ以外の1332Bシリーズに使用できるマグネットです。
用途検出面が強磁性体の場合に。
寸法(幅W×高さH)(mm)26Φ×25
吸着力(N)約100
使用環境温度上限(℃)100
質量(g)約80
関連資料仕様書(0.04MB)
1個
￥6,498
税込￥7,148
当日出荷
誰でも簡単に振動計測ができます。1.3gの小型軽量タイプのセンサを使っています。小型対象物の振動計測向けです。
用途自動車の塗装後の乾燥に使う送風機の振動測定に。大型コンピューターの設置場所の振動測定に。電磁弁の作動具合を調べるのに。工作機械の不具合の検査に。汎用エンジンのメンテナンスに。自動車テスト用のシャーシダイナモのメンテナンスに。ゴミ焼却場の送風機のベアリング異常のチェックに。時計の部品を作る自動研削機の軸受けの磨耗を調べるのに。振動試験機の振幅や加速度を測定するのに。エンジンの振動が伝わる計器の共振点の測定に。薬を分包するための自動機の作動具合を調べるのに。石油プラントのポンプや送風機の定期チェックに。トランスのうなりを調べるのに。携帯電話のバイブレータの作動不具合の数値化に。スピンドルの振動測定に。冷却塔ファンのメンテナンスに。
『騒音計・地震計・振動計』には他にこんなカテゴリがあります
環境測定(自然環境/安全環境) の新着商品
申し訳ありません。通信エラーのため受信申し込みに失敗しました。お得なメールマガジンを受信するにはメールマガジンの登録方法をご覧ください。
