5ページ目: インデックスプランジャー

ピンの脱着が可能なインデックスプランジャ。 ピンを取りはずすことで、ピン先端の追加工が容易に行えます。 ピンは六角穴付き皿ボルトで固定します。 各ピン径について2種類のストロークを標準化 (ピン径：Φ10・Φ12を除く)。 ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。 商品記号により、ロックナットの有無が選択できます。

ピンの脱着が可能なインデックスプランジャ。 ピンを取りはずすことで、ピン先端の追加工が容易に行えます。 ピンは六角穴付き皿ボルトで固定します。 各ピン径について2種類のストロークを標準化 (ピン径：Φ10・Φ12を除く)。 商品記号により、ロックナットの有無が選択できます。

ピンの脱着が可能なインデックスプランジャ。 ピンを取りはずすことで、ピン先端の追加工が容易に行えます。 ピンは六角穴付き皿ボルトで固定します。 各ピン径について2種類のストロークを標準化 (ピン径：Φ10・Φ12を除く)。 商品記号により、ロックナットの有無が選択できます。

コンパクトタイプのインデックスプランジャ。 [[PHX]]の六角部を露出させて、レンチでの締めつけ作業を容易にしました。 ねじ部は細目ねじのため、薄板に取りつけた場合でもねじ山のかかりを確保できます。 [[PIXS-RD]]はノブが赤色です。ノブの誘目性が高まり操作箇所や作業手順の明確化に利用できます。

コンパクトタイプのインデックスプランジャ。 取りつけ後、本体金属部が露出しません。 ねじ部は細目ねじのため、薄板に取りつけた場合でもねじ山のかかりを確保できます。 [[PHXS-RD]]はノブが赤色です。ノブの誘目性が高まり操作箇所や作業手順の明確化に利用できます。

コンパクトタイプのインデックスプランジャ。 取りつけ後、本体金属部が露出しません。 ねじ部は細目ねじのため、薄板に取りつけた場合でもねじ山のかかりを確保できます。 [[PHX-RD]]はノブが赤色です。ノブの誘目性が高まり操作箇所や作業手順の明確化に利用できます。

ハイジェニックデザインのインデックスプランジャ。衛生管理が求められる食品機械・医薬品機械などの用途に。 ハイジェニックデザインについて ノブ側からの取りつけ面およびノブの摺動部がシーリングされており、インデックスプランジャ内部および取りつけ面のすき間に異物や液体が侵入するのを防ぎます。 シールは、食品と識別しやすい青色を使用しています。また、米国食品医薬品局(FDA)の規格に準拠した材料を使用しています。 EHEDG(欧州衛生工学設計グループ)が定めるガイドラインに準拠しています。 金属部にはSUS316を使用。SUS304より耐蝕性・耐薬品性にすぐれています。 表面の仕上げはRa0.8μm未満。清掃性にすぐれています。 使用可能温度：-20℃～110℃

薄いプレートに取りつけができるハイジェニックデザインのインデックスプランジャ。衛生管理が求められる食品機械・医薬品機械などの用途に。 ハイジェニックデザインについて 取りつけプレートの両面および全ての摺動部がシーリングされており、インデックスプランジャ内部および取りつけ面のすき間に異物や液体が侵入するのを防ぎます。 シールは、食品と識別しやすい青色を使用しています。また、米国食品医薬品局(FDA)の規格に準拠した材料を使用しています。 EHEDG(欧州衛生工学設計グループ)が定めるガイドラインに準拠しています。 金属部にはSUS316を使用。SUS304より耐蝕性・耐薬品性にすぐれています。 表面の仕上げはRa0.8μm未満。清掃性にすぐれています。 使用可能温度：-20℃～110℃

プッシュタイプのインデックスプランジャ。 ピンはニッケルメッキ済み。

プッシュタイプのインデックスプランジャ。 ピンはニッケルメッキ済み。耐摩耗性にすぐれています。

割り出し・位置ぎめに。 ピンはニッケルメッキ済み。耐摩耗性にすぐれています。 すべてのピン径について、並目ねじと細目ねじを標準化。 リングをたおすことで、上部スペースを確保できます。

レバーを回してピンの出入りを操作するインデックスプランジャ。 レバーを180°回すと、ピンは本体に内蔵されます。レバーを離すと、内蔵スプリングの力で元の位置に戻ります。 レバーの操作角度を180°に制限しています。また、操作方向も一定のため、誤操作を防止できます。 手になじむレバーキャップがついています。

レバーを回してピンの出入りを操作するインデックスプランジャ。 レバーを180°回すと、ピンは本体に内蔵されます。 本体に加工されたノッチにより、レバーをロックできます。 レバーの操作角度を180°に制限しています。また、操作方向も一定のため、誤操作を防止できます。 手になじむレバーキャップがついています。

レバーを回してピンの出入りを操作するインデックスプランジャ。 レバーを180°回すと、ピンは本体に内蔵されます。レバーを離すと、内蔵スプリングの力で元の位置に戻ります。 レバーの操作角度を180°に制限しています。また、操作方向も一定のため、誤操作を防止できます。

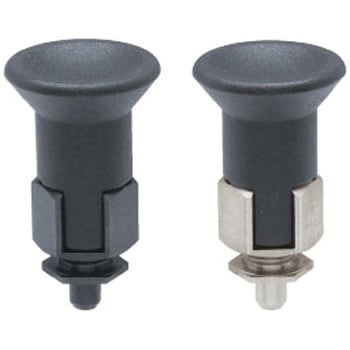

コンパクトタイプのインデックスプランジャ。ロック機構つき。 [[PHY]]の六角部を露出させて、レンチでの締めつけ作業を容易にしました。 ねじ部は細目ねじのため、薄板に取りつけた場合でもねじ山のかかりを確保できます。 ノブを引き、90°回転させれば、ピンを引込めた状態でロックできます。ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。 [[PIYS-RD]]はノブが赤色です。ノブの誘目性が高まり操作箇所や作業手順の明確化に利用できます。

コンパクトタイプのインデックスプランジャ。ロック機構つき。 ノブを引き、30°回転させれば、ピンを引込めた状態にロックできます。ロックの解除は、ノブをわずかに引き、30°回転させます。内蔵スプリングの力でもとにもどります。 ロック機構はノブに内蔵されています。全長Lはロック機構のない[[PHX]]と同じです。 [[PHY-RD]]はノブが赤色です。ノブの誘目性が高まり操作箇所や作業手順の明確化に利用できます。

ハイジェニックデザインのインデックスプランジャ。衛生管理が求められる食品機械・医薬品機械などの用途に。 ハイジェニックデザインについて ノブ側からの取りつけ面およびノブの摺動部がシーリングされており、インデックスプランジャ内部および取りつけ面のすき間に異物や液体が侵入するのを防ぎます。 シールは、食品と識別しやすい青色を使用しています。また、米国食品医薬品局(FDA)の規格に準拠した材料を使用しています。 EHEDG(欧州衛生工学設計グループ)が定めるガイドラインに準拠しています。 金属部にはSUS316を使用。SUS304より耐蝕性・耐薬品性にすぐれています。 表面の仕上げはRa0.8μm未満。清掃性にすぐれています。 使用可能温度：-20℃～110℃ ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。 ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとに戻ります。 ロック機構はノブに内蔵されています。

薄いプレートに取りつけができるハイジェニックデザインのインデックスプランジャ。衛生管理が求められる食品機械・医薬品機械などの用途に。 ハイジェニックデザインについて 取りつけプレートの両面および全ての摺動部がシーリングされており、インデックスプランジャ内部および取りつけ面のすき間に異物や液体が侵入するのを防ぎます。 シールは、食品と識別しやすい青色を使用しています。また、米国食品医薬品局(FDA)の規格に準拠した材料を使用しています。 EHEDG(欧州衛生工学設計グループ)が定めるガイドラインに準拠しています。 金属部にはSUS316を使用。SUS304より耐蝕性・耐薬品性にすぐれています。 表面の仕上げはRa0.8μm未満。清掃性にすぐれています。 使用可能温度：-20℃～110℃ ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。 ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとに戻ります。 ロック機構はノブに内蔵されています。

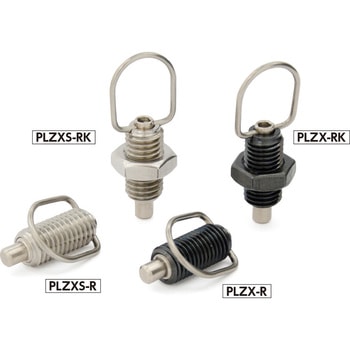

割り出し・位置ぎめに。 ピンはニッケルメッキ済み。耐摩耗性にすぐれています。 すべてのピン径について、並目ねじと細目ねじを標準化。 リングをたおすことで、上部スペースを確保できます。 リングを引き、90°回転させれば、ピンを引込めた状態にロックできます。 ロックの解除は、リングをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。

ノブおよびボタン操作でピンの出入りを操作できるインデックスプランジャ。 ロック機構はノブ部に内蔵されているため、汚れや異物によるロック機構への影響はありません。 ピンはニッケルメッキ済み。耐摩耗性にすぐれています。 ノブを最後まで引くと、ピンが引込むのと同時にロックがかかり、その状態を保持します。 ボタンを押すとロックが解除され内蔵スプリングの力でピンがもとにもどります。

レバーを回してピンの出入りを操作するインデックスプランジャ。 レバーを180°回すと、ピンは本体に内蔵されます。 本体に加工されたノッチにより、レバーをロックできます。 レバーの操作角度を180°に制限しています。また、操作方向も一定のため、誤操作を防止できます。 ステンレス製。耐蝕性にすぐれています。 手になじむレバーキャップがついています。

レバーを回してピンの出入りを操作するインデックスプランジャ。 レバーを180°回すと、ピンは本体に内蔵されます。レバーを離すと、内蔵スプリングの力で元の位置に戻ります。 レバーの操作角度を180°に制限しています。また、操作方向も一定のため、誤操作を防止できます。 ステンレス製。耐蝕性にすぐれています。 手になじむレバーキャップがついています。

レバータイプのインデックスプランジャと取りつけフランジを一体化。 機器・装置などの壁面への取りつけに適しています。 レバーの上下でピンの出入りを操作するシンプルな構造。 取りつけは市販の六角穴付きボルトなどをご使用ください。長穴を使用すれば、取りつけ後の位置調整ができます。

フランジつきのインデックスプランジャ。 金属部品はすべてステンレス製。耐蝕性にすぐれています。 ピン径Φ4-Φ10のワイドバリエーション。 各ピン径について2種類のピン長さを標準化。取りつけ部の寸法にあわせて選択できます。

インデックスプランジャと取りつけ用フランジを一体化。機器・装置への取りつけが容易にできます。 コンパクト設計で装置の省スペース化に有効です。 相手側の穴の推奨公差は(+0.05～+0.1)です。 ピンのストローク方向は取りつけ面に対して平行です。 品番の末尾記号により、2種類の取りつけタイプが選択できます。 [[PBHX-T]]----前面取りつけ [[PBHX-B]]----めねじ

フランジつきのインデックスプランジャ。 オールステンレス製。耐蝕性にすぐれ、樹脂が使用できない高温環境下でも使用できます。 ピン径Φ4-Φ10のワイドバリエーション。 各ピン径について2種類のピン長さを標準化。取りつけ部の寸法にあわせて選択できます。

インデックスプランジャと取りつけフランジを一体化。 オールステンレス製。耐蝕性にすぐれています。 機器・装置などの壁面への取りつけに適しています。 取りつけは市販の六角穴付きボルトなどをご使用ください。 長穴を使用すれば、取りつけ後の位置調整ができます。

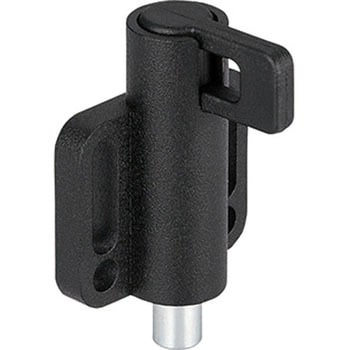

レバータイプのインデックスプランジャと取りつけ用フランジを一体化。機器・装置への取りつけが容易にできます。 レバーを180°回転させるとピンは本体に内蔵されます。 本体に加工されたノッチにより、レバーをロックできます。 本体は亜鉛ダイカスト製。機械加工を減らしてコストパフォーマンスを高めています。 ピンのストローク方向はフランジ面に対して平行です。 各ピン径について2種類のピン長さを標準化。 六角穴付きボルト(M5)を使用して取りつけてください。 相手側の穴の推奨公差は(+0.05～+0.1)です。

レバータイプのインデックスプランジャと取りつけ用フランジを一体化。機器・装置への取りつけが容易にできます。 レバーを180°回転させるとピンは本体に内蔵されます。 本体に加工されたノッチにより、レバーをロックできます。 本体は亜鉛ダイカスト製。機械加工を減らしてコストパフォーマンスを高めています。 ピンのストローク方向はフランジ面に対して垂直です。 各ピン径について2種類のピン長さを標準化。 六角穴付きボルト(M5)を使用して取りつけてください。 相手側の穴の推奨公差は(+0.05～+0.1)です。

インデックスプランジャと取りつけ用フランジを一体化。機器・装置への取りつけが容易にできます。 コンパクト設計で装置の省スペース化に有効です。 ノブを引き、30°回転させれば、ピンを引込めた状態でロックできます。ロックの解除は、ノブをわずかに引き、30°回転させます。内蔵スプリングの力でもとにもどります。 相手側の穴の推奨公差は(+0.05～+0.1)です。 ピンのストローク方向は取りつけ面に対して平行です。 品番の末尾記号により、2種類の取りつけタイプが選択できます。 [[PBHY-T]]----前面取りつけ [[PBHY-B]]----めねじ

正確な位置決めを可能にしたインデックスプランジャ。 ピンの先端はテーパ形状。相手側のテーパ穴と隙間なく嵌合することで、高精度な位置決めができます。 ノブを引き、90°回転させれば、ピンを引込めた状態にロックできます。ロックの解除は、ノブをわずかに引き、90°回転させます。内蔵スプリングの力でもとにもどります。 六角穴付きボルトを使用して取りつけてください。 各ピン径について2種類のピン長さを標準化。

正確な位置決めを可能にしたインデックスプランジャ。 ピンの先端はテーパ形状。相手側のテーパ穴と隙間なく嵌合することで、高精度な位置決めができます。 六角穴付きボルトを使用して取りつけてください。 各ピン径について2種類のピン長さを標準化。

ノブを引くとノーズが引っ込み位置決め解除が簡単にでき、手を放すとノーズは内蔵スプリングによって元の状態に戻る、ハンド操作のスプリングプランジャーです。 ノーズロック型はノブを引いた状態で90°回転するとノーズが引っ込んだ状態でロック(固定)できます。 インデックスプランジャーをプレートへ完全にねじ込んで使用される場合は、プレート側のタップ穴に面取りを施してください。 RoHS指令適合製品です。

シンプル構造で強度も高く、安全設計なレバー式インデックスプランジャー。 不意な衝撃や接触にも抜ける事もなく、ロック時・解除時のいずれもコンパクト設計で 操作性・固定方式が明確で邪魔になることがありません。
