A形台付スコヤー 精度はJIS規格の2級で非焼入品です。治工具の直角、治工具取付けによる直角、製品の直角等の測定にご使用ください。短片の厚みがあり、安定した状態で測定が出来ます。長片と短片は特殊な方法で堅牢に接合してあります。
種類台付直角定規
台付直角定規 精度はJIS規定の1級で焼入品です。治工具の直角、治工具取付けによる直角、製品の直角等の測定にご使用ください。短片の厚みがあり、安定した状態で測定が出来ます。長片と短片は特殊な方法で堅牢に接合してあります。
種類台付直角定規
2ヶ1セットで製作されており、2ヶの底面とV溝の平行がでています。丸物やその他の検査及び補助ブロック(正直台)として大変便利です。全サイズ焼入品でV溝は90度です。
底面とV溝の平行度(μm)±5
D形平スコヤー 精度はJIS規格の2級で非焼入品です。直角の測定をするために使用します。治工具の直角、治工具取付けによる直角、製品の直角等の測定に使用します。
種類平形直角定規
平形直角定規 精度はJIS規定の1級で焼入品です。直角の測定をするために使用にます。治工具の直角、治工具取付けによる直角、製品の直角等の測定に使用します。
種類平形直角定規
各種工作機械、半導体関連設備、検査装置などの各軸の直角検査用マスタとして使用できます。
X-Y軸の組立調整時の直角基準として使用できます。
機械部品の検査マスタとして使用できます。
使用面は精密ラッピング仕上げです。
精度面は外角使用面のみです。
焼入品
RoHS指令(10物質対応)対応
精度はJIS規格の2級で非焼入品です。
治工具の直角、治工具取付による直角、製品の直角等の測定にご使用ください。
短片の厚みがあり、安定した状態で測定が出来ます。
長片と短片は特殊な方法で堅牢に接合してあります。
形左勝手形
等級2級 非焼入品
RoHS指令(10物質対応)対応
6面が精度面で平行度直角度が正確に出ています。
3面に合計10個の取付用ネジ穴付きです。
ネジ径はM6mm、深さ12mmです。
RoHS指令(10物質対応)対応
2ヶ1セットで、4面の平行度が確保されています。
セット毎に相互差が確保されています。
経年変化、温度変化が少なく、また錆びません。
検査用平行台として最適です。
RoHS指令(10物質対応)対応
直定規のJIS規格(JIS B7514)をクリアーしたI形タイプの製品です。
平面、真直、平行等を検査するときのご使用に最適です。
精度面は両端より20mm除外した寸法(呼び寸法と同じ)となっております。
1500mm以上の製品には持ちやすいように取手用長穴を設けてあります。
全サイズ共焼入品です。
等級B級
JIS規格取得取得済
RoHS指令(10物質対応)対応
6面の平行・直角が高精度に仕上げてあります。ワークを固定するクランプ付きです。丸物の測定、平行台として大変便利です。
型式V溝付桝型
直角測定用マスターとして高精度を保持しています。治工具取付による直角、製品の直角等の測定にご使用ください。ワークとの接触面は円面の1線であるためきわめて正確な測定が出来ます。全サイズとも焼入品です。 。JIS B7539規格品
形状円筒型
種類円筒スコヤー
厚みを持っておりますので安定して直角測定が出来ます。長片の外角が刃形で、刃先はきわめて小さなR形状になっております。光線を通しやすいため、大変使いやすくなっております。精度面は外角専用で、全サイズとも焼入品です。
形状刃形
種類刃形スコヤー
標準形検査器を小形にしたタイプです。シャフト等の真円度測定にご使用ください。テーブル上面とセンターとの平行度が確保されています。センターの出入りはレバーによりワンタッチで行えます。ご要望により超硬センター傘センター付きも製作致します。ダイヤルケージ、テストバーは付属しておりません。
質量(kg)15.5
全長L(mm)470
平行度(μm)5
センター距離(mm)200
センター高(mm)110
使用センターMT♯1
1個
¥199,800
税込¥219,780
3日以内出荷
ビームはステンレス製のパイプで製作されています。ケガキ、寸法測定、大型のコンパス等にご使用ください。目盛りは付いておりません。 サイズ(mm): 2000×27
種別スチール・ビーム・トランメル
質量(kg)4.5
針長(mm)120
RoHS指令(10物質対応)対応
1個
¥94,980
税込¥104,478
20日以内出荷
ビームはステンレス製のパイプで製作されています。ケガキ、寸法測定、大型のコンパス等にご使用ください。目盛りは付いておりません。 サイズ(mm): 1500×27
種別スチール・ビーム・トランメル
質量(kg)2
針長(mm)80
RoHS指令(10物質対応)対応
1個
¥45,980
税込¥50,578
12日以内出荷
平面度、曲がり等の検査、ケガキ用定規として最適です。精度面は1面で刃先側(ラベルの下側)です。
種別べベル型
平面度、曲がり等の検査、ケガキ用定規として最適です。精度面は1面(ラベルの下側)です。
種別普通形
加工された面の検査、基準ガイド等に使用します。
ヒズミの少ないIタイプになっております。
精度面は両端より20mm除外した寸法(呼び寸法と同じ)となっております。
1500mm以上の製品には持ちやすいように取手用の長穴を設けてあります。
種別アイビーム型
高精度のサインバーです。上面はラッピング仕上げです。ブロックケージを使用して角度を設定してください。 質量(kg): 0.7 寸法(L×W×H)(mm): 118×28×35
ローラーセンター距離(mm)100±0.0015
全長(mm)118
幅(mm)28
高さ(mm)35
平行度(μm)1.5μm
質量(kg)0.7
1個
¥79,980
税込¥87,978
5日以内出荷
【特徴】
標準形検査器を小形にしたタイプです。
シャフト等の偏心、振れ測定にご使用ください。
テーブル上面とセンターとの平行度が確保されています。
センターの出入りはレバーによりワンタッチで行えます。
仕様●型式:P-3●全長(L):560mm●センター距離:300mm●センター高:110mm●仕様センター:MT#1●高さ平行度:5μm●コード番号:119-0165032
アズワン品番67-4836-79
1個
¥249,800
税込¥274,780
8日以内出荷
標準形検査器を小形にしたタイプです。
シャフト等の偏心、振れ測定にご使用ください。
テーブル上面とセンターとの平行度が確保されています。
センターの出入りはレバーによりワンタッチで行えます。
仕様●台長(mm):420●台巾(mm):120●台高(mm):72●センター距離(mm):200●スイング(mm):110●センター間平行度(μm):5.0●使用センター:MT-1●質量(kg):16●コード番号:119-0165031
アズワン品番67-4836-78
1個
¥229,800
税込¥252,780
8日以内出荷
標準形検査器を小形にしたタイプです。
シャフト等の偏心、振れ測定にご使用ください。
テーブル上面とセンターとの平行度が確保されています。
センターの出入りはレバーによりワンタッチで行えます。
仕様●台長(mm):380●台巾(mm):120●台高(mm):65●センター距離(mm):150●スイング(mm):110●センター間平行度(μm):5.0●使用センター:MT-1●質量(kg):14●コード番号:119-0165030
アズワン品番67-4836-77
1個
¥209,800
税込¥230,780
8日以内出荷
シャフト等の偏心、振れ測定にご使用ください。
テーブル上面とセンターとの平行度が確保されています。
センターの出入りはレバーによりワンタッチで行えます。
仕様●台長(mm):750●台巾(mm):194●台高(mm):135●センター距離(mm):400●スイング(mm):150●センター間平行度(μm):5.0●使用センター:MT-2●質量(kg):42●材質:鋳鉄(ベット、ヘッド)●付属品:検査成績書●コード番号:119-0165029
アズワン品番67-4836-76
1個
¥329,800
税込¥362,780
8日以内出荷
【特徴】
高精度のサインバーです。
上面はラッピング仕上げです。
ブロックゲージを使用し角度を設定してください。
仕様●呼び寸法:100●寸法(LXWXH):118X28X35mm●ローラー中心距離:100±0、0015●平行度:1、5●コード番号:119-0165035
アズワン品番67-4836-82
1個
¥87,980
税込¥96,778
8日以内出荷
LED-WIDE-2型は、作業台等の上に置いて使用する最もスタンダードな形状の照明拡大鏡です。
従来の蛍光灯タイプと比べて消費電力を50%削減しました。
蛍光灯と同等の照度と拡散性を確保しながらLED化を実現しています。
角形のレンズは、丸型のレンズで発生するレンズ外周部の歪みをカットしており、長時間の作業にも対応が可能です。
ON/OFFスイッチはヘッド部に配置し、操作性を向上しました。
作業性を考慮して新規設計したテーブルスタンドは作業スペースが広く、作業の邪魔をしません。
電源にはACアダプターを採用しています。
仕様レンズ固定式
質量(kg)12.7
消費電力(W)9
倍率(倍)2
入力電圧(V)100(50/60Hz)Aプラグ
横棒(mm)Φ16
光源白色LED×2本
作動距離(mm)160
レンズサイズ(mm)(有効)200×220
材質(レンズ)光学ガラス
支柱径(Φmm)16
RoHS指令(10物質対応)対応
ヘッド寸法(mm)314×284×55
1台
¥148,800
税込¥163,680
翌々日出荷
上下移動が電動式です。(自動、手動切替式)。
側面のスイッチを押すことによりスムースに移動します。
直角、真直が高精度で保持されています。
使用電源(V)AC100
RoHS指令(10物質対応)対応
外径基準で測定する際に利用するアタッチメントです。
支持部の外径が異なるワークに対応できる様に片側のV受けは高さ調整式です。
V受け幅が狭く設計されています。両フランジタイプのワークにも対応できます。
対応ワークサイズ Φ8 ~Φ50mm
調整側の高さ調整範囲 基準値±10mm
RoHS指令(10物質対応)対応

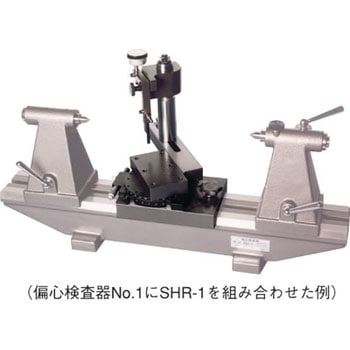

はすば歯車、かさ歯車の円ピッチ振れ(偏心)測定に利用できるアタッチメントです。回転テーブル上に測定検出器をセットしますので角度設定ができます。
角度最小目盛り 5′(バーニア読み)
標準型偏心検査器、ラック送り式検査器等に取り付けてご使用下さい。
測定子はSH形と同様です。(モジュール1.0~4.0まで0.5毎7本付属)
RoHS指令(10物質対応)対応
大型ロールの測定用です。
軽合金を使用していますので軽量に出来ております(ただしフレームは鋳鉄製)。
4個の走行ローラーはベアリング入りで、精密研削されております。
ロール上を軽くスムーズに移動致します。
アームには特殊間隔目盛りが刻印されており、ワークの寸法の数字にブラケットをあわせることにより簡単にワークのロール中心にダイヤルゲージをセット出来ます。
0.01mm目盛りダイヤルゲージは標準で付属しております。
格納箱は本体を分解して入れるようになっております。
RoHS指令(10物質対応)対応
定盤等の平面度真直度等の測定が簡単に出来ます。
支点間100mmの3点で平面上の凸凹を測定致します。
測定前にマスター定盤でゼロセットをしてください。
質量(kg)4.5
ピッチ(mm)100
呼び寸法200
寸法(長さL×幅W×高さH)(mm)240×60×90
RoHS指令(10物質対応)対応
1個
¥279,800
税込¥307,780
32日以内出荷
偏心測定における万能形です。
小形で高精度です。
センター軸と下面、側面、端面との精度が確保されています。
テ-パ-形状も測定可能なサインバ-方式です。
センターはオス、メス兼用です。
センターはストレートセンターで、センター受け部はV溝式です。
センターを取り外し、センター穴のないワークの測定も出来ます。
角度測定時に使用する安定用Vブロックを付属しています。
全長L(mm)300
質量(kg)11
平行度(μm)3
センター距離(mm)150
センター高(mm)70
ローラーセンター距離(mm)200±0.003
RoHS指令(10物質対応)対応
1個
¥649,800
税込¥714,780
40日以内出荷
微動ツマミにより簡単にゼロセットができます。
主柱及びアームはステンレスを使用し、錆びません。
ベース底面及び立ち上がり(1面)は焼入後、研削されています。
側面には熱不導体板が取り付けられています。
ダイヤルゲージ、てこ式ダイヤルゲージの何れも取付できます。
質量(kg)4.5
アーム寸法(mm)Φ14×215
ベース寸法(mm)120×80
柱寸法(Φ×L)(mm)20×245
ベース厚さ(mm)54
RoHS指令(10物質対応)対応
1個
¥209,800
税込¥230,780
5日以内出荷
偏心検査器には標準で耳金取付タイプのダイヤルゲージが使用できるスタンドが付属します。
アームを交換することにより、テコ式ダイヤルゲージを取り付けることができます。
微動調整ツマミ付ですので、ダイヤルゲージのセットが容易です。
商品タイプパーツ品
RoHS指令(10物質対応)対応
Vブロック(V幅16mm)がストックに付いている検査器です。
センター穴付き及び穴なし両方のシャフト等が測定出来ます。
ダイヤルゲージスタンドには、てこ式ダイヤルゲージも取り付けられます。
センターの出入りはレバーによりワンタッチで行えます。
センター距離(mm)300
使用センターMT#1
センター高(mm)75
平行度(μm)5
全長L(mm)530
質量(kg)14
RoHS指令(10物質対応)対応
1個
¥329,800
税込¥362,780
5日以内出荷
シャフト等の偏心、振れ測定にご使用ください。
テーブル上面とセンターとの平行度が確保されています。
センターの出入りはレバーによりワンタッチで行えます
RoHS指令(10物質対応)対応
精度はJIS規格の1級で焼入品です。
直角の測定をするために使用します。
治工具の直角、治工具取付による直角、製品の直角等の測定に使用します。
厚さt(mm)12
RoHS指令(10物質対応)対応
