2ページ目: 小型ボールバルブ
ボールバルブと継手の一体化コンパクトな形状です。アングル型です。特有のカラー感覚とデザインは機器の機能と美観を高めます。
用途0.98MPa(80℃～-10℃)の水、空気、油です(凍結個所は除く)。両外ねじ用。
形状アングル
高さ(mm)28.5
材質(本体)黄銅(C3771・C3604)/クロムメッキ
流体水、油、空気
使用温度範囲(℃)-10～80(凍結無き事)
使用圧力(MPa)0.98以下
最高使用圧力(MPa)0.98
接続R×G(おねじ)
ハンドル形状レバー式
材質(Oリング)ニトリルゴム(NBR)
バルブ種類ボールバルブ
接続の省力化。ボールバルブと継手を一体化。流体抵抗極少。流体がほとんどストレートに通過するので、圧力損失及び流速流量等の損失は極少です。優れた機能美。鮮やかな赤いハンドルとクロームメッキの白いボディーが調和して、機器の機能と美観を高めます。開閉がスムーズで確実。トルクは軽く、ハンドルを90度廻すだけで、確実に開閉できます。ハンドル位置自由自在。使用する個所により、ハンドルの操作位置を自由に変更することができます。
用途コンプレッサー等の空圧機器、小型ポンプ及び付属機器、船舶用・農業用機器、銅管配管用油圧機器、理化・医科機器、工作機械及び機器、其の他の産業機械・器具に
形状ストレート
材質(本体)黄銅
流体水、油、空気
使用温度範囲(℃)-10～80(凍結無き事)
使用圧力(MPa)0.98以下
最高使用圧力(MPa)0.98
接続R×ホース
ハンドル形状レバー式
バルブ種類ボールバルブ
接続方向ストレート
接続の省力化。ボールバルブと継手を一体化。流体抵抗極少。流体がほとんどストレートに通過するので、圧力損失及び流速流量等の損失は極少です。優れた機能美。鮮やかな赤いハンドルとクロームメッキの白いボディーが調和して、機器の機能と美観を高めます。開閉がスムーズで確実。トルクは軽く、ハンドルを90度廻すだけで、確実に開閉できます。ハンドル位置自由自在。使用する個所により、ハンドルの操作位置を自由に変更することができます。
用途コンプレッサー等の空圧機器、小型ポンプ及び付属機器、船舶用・農業用機器、銅管配管用油圧機器、理化・医科機器、工作機械及び機器、其の他の産業機械・器具に
形状ストレート
材質(本体)黄銅
流体水、油、空気
使用温度範囲(℃)-10～80(凍結無き事)
使用圧力(MPa)0.98以下
最高使用圧力(MPa)0.98
接続R×G(おねじ)
ハンドル形状レバー式
バルブ種類ボールバルブ
接続の省力化。ボールバルブと継手を一体化。流体抵抗極少。流体がほとんどストレートに通過するので、圧力損失及び流速流量等の損失は極少です。優れた機能美。鮮やかな赤いハンドルとクロームメッキの白いボディーが調和して、機器の機能と美観を高めます。開閉がスムーズで確実。トルクは軽く、ハンドルを90度廻すだけで、確実に開閉できます。ハンドル位置自由自在。使用する個所により、ハンドルの操作位置を自由に変更することができます。
用途コンプレッサー等の空圧機器。小型ポンプ及び付属機器。船舶用・農業用機器。銅管配管用油圧機器。理化・医科機器。工作機械及び機器。其の他の産業機械・器具に
形状ストレート
材質(本体)黄銅
流体水、油、空気
使用温度範囲(℃)-10～80(凍結無き事)
使用圧力(MPa)0.98以下
最高使用圧力(MPa)0.98
接続R×G(めねじ)
使用流体材質(C3771B/C3604B/PTFE/NBR70-1)に悪影響がない流体
ハンドル形状レバー式
バルブ種類ボールバルブ
接続方向ストレート
SUS304製。耐蝕性に優れ、多様化する流体にも即応出来ます。接続の省力化。ボールバルブと継手を一体化。流体抵抗極少。流体がほとんどストレートに通過するので、圧力損失及び流速流量等の損失は極少です。優れた機能美。鮮やかな赤いハンドルとクロームメッキの白いボディーが調和して、機器の機能と美観を高めます。開閉がスムーズで確実。トルクは軽く、ハンドルを90度廻すだけで、確実に開閉できます。ハンドル位置自由自在。使用する個所により、ハンドルの操作位置を自由に変更することができます。
用途食品、飲料水等加工装置。化粧品製造装置、器具。理化・医科装置、器具。化学プラント、半導体機器などに。狭いスペースでの効率的な配管、及び耐蝕性を必要とする個所
材質表示プレート：PC、ロックリング：SUS304、レバーハンドル：ADC-12、ハンドルガイド：ZDC2、Oリング：バイトン、ステム：SUS304、シート：PTFE、ボール：SUS316、エンドキャップ：SUS304
形状ストレート
材質(本体)ステンレス(SCS13)
流体表記材質に影響の無い液体(特にOリング材質に注意)
使用温度範囲(℃)-10～120(凍結無き事)
使用圧力(MPa)0.98以下
最高使用圧力(MPa)0.98
接続R×ホース
使用流体材質(SCS13/SUS304/PTFE/FKM)に悪影響がない流体
ハンドル形状レバー式
バルブ種類ボールバルブ
接続方向ストレート
1個
￥1,150
税込￥1,265
当日出荷
RoHS
RoHS指令相当品
用途カドミレス材使用(75ppm以下)
使用圧力(MPa)0.98MPa以下
材質(本体)黄銅(Crメッキ付)
使用温度範囲(℃)-10～80
最高使用圧力(MPa)0.98
RoHS指令(10物質対応)対応
CADデータあり
一次側、二次側共にテーパー(PT)内ネジのタイプで、最もポピュラーなタイプの小型ニードルバルブです。
パネル取付機能とロック機構を、標準装備しています。
形状ストレート
材質(本体)黄銅(C3771BE)(クロームメッキ仕上)
流体水、油、空気
タイプCW型(両内ネジ型)
使用温度範囲(℃)-10～80(凍結無き事)
使用圧力(MPa)0.98以下
最高使用圧力(MPa)0.98
接続Rc
ハンドル形状ローレット式
RoHS指令(10物質対応)対応
バルブ種類ニードルバルブ
ボールバルブと継手の一体化コンパクトな形状です。アングル型です。特有のカラー感覚とデザインは機器の機能と美観を高めます。
用途0.98MPa(80℃～-10℃)の水、空気、油用です(凍結個所は除く)。
形状アングル
流体水、油、空気
使用温度範囲(℃)-10～80(凍結無き事)
使用圧力(MPa)0.98以下
最高使用圧力(MPa)0.98
接続R×G(めねじ)
使用流体材質(C3771B/C3604B/PTFE/NBR70-1)に悪影響がない流体
ハンドル形状レバー式
接続方向アングル
蝶形ハンドル式レデュースボアタイプです。
軽量・コンパクトです。
用途水・空気・ガス用。
形状ストレート
材質(本体)SUS316
最高使用圧力(MPa)3.92
接続Rc
使用流体液体及びガス体
ハンドル形状蝶形
材質(グランドパッキン)G-PTFE
材質(ステム)SUS316
材質(ハンドル)ZDC2(Crメッキ)
バルブ種類ボールバルブ
CADデータあり
パネル取り付け機構およびロック機構を標準装備しています。
接液部をSUS304にして永い耐久性と幅広い流体の使用が可能です。
用途化学、医療、食品、水産関連の機械、器具等。
流量の制御等として。
形状ストレート
材質(本体)ステンレス(SUS304)
流体水、油、空気
使用温度範囲(℃)-20～150(凍結無き事)
使用圧力(MPa)1.96以下
最高使用圧力(MPa)1.96
接続Rc
ハンドル形状ローレット式
バルブ種類ニードルバルブ
SUS304製。耐蝕性に優れ、多様化する流体にも即応出来ます。接続の省力化。ボールバルブと継手を一体化。流体抵抗極少。流体がほとんどストレートに通過するので、圧力損失及び流速流量等の損失は極少です。優れた機能美。鮮やかな赤いハンドルとクロームメッキの白いボディーが調和して、機器の機能と美観を高めます。開閉がスムーズで確実。トルクは軽く、ハンドルを90度廻すだけで、確実に開閉できます。ハンドル位置自由自在。使用する個所により、ハンドルの操作位置を自由に変更することができます。
用途食品、飲料水等加工装置。化粧品製造装置、器具。理化・医科装置、器具。化学プラント、半導体機器などに。狭いスペースでの効率的な配管、及び耐蝕性を必要とする個所
材質表示プレート：PCロックリング：SUS304レバーハンドル：ADC-12ハンドルガイド：ZDC2Oリング：バイトンステム：SUS304シート：PTFEボール：SUS316エンドキャップ：SUS304
形状ストレート
材質(本体)ステンレス(SCS13)
流体表記材質に影響の無い液体(特にOリング材質に注意)
使用温度範囲(℃)-10～120
使用圧力(MPa)0.98以下
最高使用圧力(MPa)0.98
接続R×Rc
ハンドル形状レバー式
バルブ種類ボールバルブ

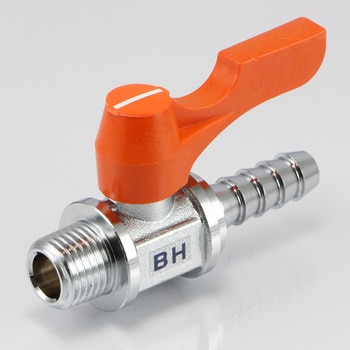

形状ストレート
材質(本体)黄銅(C3771/C3604)
流体水、油、空気
タイプBH型(ホース・チューブ用)
使用温度範囲(℃)-10～80(凍結無き事)
使用圧力(MPa)0.98以下
最高使用圧力(MPa)0.98
接続R×ホース
ハンドル形状レバー式
バルブ種類ボールバルブ
接続の省力化。ボールバルブと継手を一体化。流体抵抗極少。流体がほとんどストレートに通過するので、圧力損失及び流速流量等の損失は極少です。優れた機能美。鮮やかな赤いハンドルとクロームメッキの白いボディーが調和して、機器の機能と美観を高めます。開閉がスムーズで確実。トルクは軽く、ハンドルを90度廻すだけで、確実に開閉できます。ハンドル位置自由自在。使用する個所により、ハンドルの操作位置を自由に変更することができます。
用途コンプレッサー等の空圧機器、小型ポンプ及び付属機器、船舶用・農業用機器、銅管配管用油圧機器、理化・医科機器、工作機械及び機器、其の他の産業機械・器具に
形状ストレート
材質(本体)黄銅
流体水、油、空気
使用温度範囲(℃)-10～80(凍結無き事)
使用圧力(MPa)0.98以下
最高使用圧力(MPa)0.98
接続R×ホース口
使用流体材質(C3771B/C3604B/PTFE/NBR70-1)に悪影響がない流体
ハンドル形状レバー式
内径R(Φmm)6
バルブ種類ボールバルブ
接続方向ストレート
1個
￥1,070
税込￥1,177
当日出荷
RoHS指令相当品
用途カドミレス材使用(75ppm以下)
材質(本体)黄銅(Crメッキ付)
使用温度範囲(℃)-10～80
最高使用圧力(MPa)0.98
RoHS指令(10物質対応)対応
RoHS指令相当品
用途カドミレス材使用(75ppm以下)
材質(本体)黄銅(Crメッキ付)
使用温度範囲(℃)-10～80(凍結無き事)
最高使用圧力(MPa)0.98
使用流体水、油、空気(材質に悪影響が無い流体)
ハンドル形状レバー式
RoHS指令(10物質対応)対応
バルブ種類ボールバルブ
接続方向ストレート
材質(本体)ステンレス(SCS13)
使用温度範囲(℃)-30～180(凍結無き事)
最高使用圧力(MPa)5.49※温度によって変化有
使用流体水、空気、油(材質に悪影響の無い流体)
バルブ種類ボールバルブ
接続方向ストレート
接続の省力化、流体抵抗極少、優れた機能美。
用途あらゆる油、空圧機器に。水道・給湯などの設備配管に。
形状ストレート
材質(本体)黄銅(C3771)
流体水、油、空気
タイプBW型(メネジ×メネジ)
使用温度範囲(℃)-10～80(凍結無き事)
使用圧力(MPa)0.98以下
最高使用圧力(MPa)0.98
接続Rc×G(めねじ)
ハンドル形状レバー式
材質(ソケット)黄銅(C3604BD他)
バルブ種類ボールバルブ
材質ボデー：SCS13、シート押え：SCS13、ボールジスク：SUS304、ステム：SUS304、ボールシート：テフロン、スラストパッキン：強化テフロン(FM※)、ハンドル：プラスチック、皿バネ：SUS304、バネ座金：SUS304、六角ナット：SUS304、※二硫化モリブデン20%入りテフロン
最高使用圧力(MPa)2
接続方式ねじ込み形
接続部ねじJIS B 0203
ハンドル形状蝶形
RoHS指令(10物質対応)対応
検査圧力(MPa)ボデー 水圧 8.3、シート 空圧 0.6
バルブ種類ボールバルブ
ハンドル位置自由自在。標準パターン(R1)以外にも、使用する箇所により、ハンドルの操作位置を選択することができます。
材質(本体)黄銅
接続R×Rc
ハンドル長さ(mm)40
ハンドル色オレンジ
ハンドル形状レバー式
材質(ハンドル)樹脂
RoHS指令相当品
用途カドミレス材使用(75ppm以下)
使用圧力(MPa)0.98MPa以下
材質(本体)黄銅(Crメッキ付)
使用温度範囲(℃)-10～80
最高使用圧力(MPa)0.98
RoHS指令(10物質対応)対応
形状アングル
流体水、油、空気
使用圧力(MPa)0.98以下
最高使用圧力(MPa)0.98
接続R
ハンドル形状レバー式
使いやすさと経済性を第一に考えた親切設計の小型ボールバルブです。
用途コンプレッサー等の空圧機器、小型ポンプおよび付属機器、船舶用・納表用機材、銅管配管用油圧機器、理化・医科機器、工作機械及び機器、その他の産業機械・器具に。
形状ストレート
材質(本体)真鍮
使用温度範囲(℃)-10～80(凍結個所は除く)
最高使用圧力(MPa)0.98
使用流体水・油・空気
ハンドル形状レバー式
SUS304製。耐蝕性に優れ、多様化する流体にも即応出来ます。接続の省力化。ボールバルブと継手を一体化。流体抵抗極少。流体がほとんどストレートに通過するので、圧力損失及び流速流量等の損失は極少です。優れた機能美。鮮やかな赤いハンドルとクロームメッキの白いボディーが調和して、機器の機能と美観を高めます。開閉がスムーズで確実。トルクは軽く、ハンドルを90度廻すだけで、確実に開閉できます。ハンドル位置自由自在。使用する個所により、ハンドルの操作位置を自由に変更することができます。
形状ストレート
材質(本体)ステンレス(SCS13)
使用温度範囲(℃)-10～120
使用圧力(MPa)0.98以下
最高使用圧力(MPa)0.98
接続Rc
ハンドル形状レバー式
バルブ種類ボールバルブ
接続の省力化。ボールバルブと継手を一体化。流体抵抗極少。流体がほとんどストレートに通過するので、圧力損失及び流速流量等の損失は極少です。優れた機能美。鮮やかな赤いハンドルとクロームメッキの白いボディーが調和して、機器の機能と美観を高めます。開閉がスムーズで確実。トルクは軽く、ハンドルを90度廻すだけで、確実に開閉できます。ハンドル位置自由自在。使用する個所により、ハンドルの操作位置を自由に変更することができます。
用途コンプレッサー等の空圧機器。小型ポンプ及び付属機器。船舶用・農業用機器。銅管配管用油圧機器。理化・医科機器。工作機械及び機器。其の他の産業機械・器具に
形状ストレート
材質(本体)黄銅
流体水、油、空気
使用温度範囲(℃)-10～80(凍結無き事)
使用圧力(MPa)0.98以下
最高使用圧力(MPa)0.98
接続R×銅管
使用流体材質(C3771B/C3604B/PTFE/NBR70-1)に悪影響がない流体
ハンドル形状レバー式
バルブ種類ボールバルブ
接続方向ストレート
1個
￥1,130
税込￥1,243
当日出荷
材質(本体)真鍮(クロムメッキ)
取付ねじ雄：R1/4"、雌：Rc1/4"
使用流体冷温水・油・エアー
アズワン品番64-7847-16
バルブ種類ミニボールバルブ
1個
￥1,070
税込￥1,177
当日出荷
材質(本体)真鍮(クロムメッキ)
取付ねじ雄：R1/8"、雌：Rc1/8"
使用流体冷温水・油・エアー
アズワン品番64-7847-15
バルブ種類ミニボールバルブ
1個
￥1,070
税込￥1,177
当日出荷
RoHS指令相当品
用途カドミレス材使用(75ppm以下)
材質(本体)黄銅(Crメッキ付)
使用温度範囲(℃)-10～80
最高使用圧力(MPa)0.98
RoHS指令(10物質対応)対応
RoHS指令相当品
用途カドミレス材使用(75ppm以下)
材質(本体)黄銅(Crメッキ付)
使用温度範囲(℃)-10～80
最高使用圧力(MPa)0.98
RoHS指令(10物質対応)対応
RoHS指令相当品
用途カドミレス材使用(75ppm以下)
使用圧力(MPa)0.98MPa以下
材質(本体)黄銅(Crメッキ付)
使用温度範囲(℃)-10～80
最高使用圧力(MPa)0.98
RoHS指令(10物質対応)対応
RoHS指令相当品
用途カドミレス材使用(75ppm以下)
材質(本体)黄銅(Crメッキ付)
使用温度範囲(℃)-10～80
最高使用圧力(MPa)0.98
RoHS指令(10物質対応)対応
RoHS指令相当品
用途カドミレス材使用(75ppm以下)
使用圧力(MPa)0.98MPa以下
材質(本体)黄銅(Crメッキ付)
使用温度範囲(℃)-10～80
最高使用圧力(MPa)0.98
RoHS指令(10物質対応)対応
RoHS指令相当品
用途カドミレス材使用(75ppm以下)
材質(本体)黄銅(Crメッキ付)
使用温度範囲(℃)-10～80
最高使用圧力(MPa)0.98
RoHS指令(10物質対応)対応
ハンドルはステンレス製採用です。
ハンドルは180°回りますので設置場所に制約がありません。
全開時、流量、流速、圧力の変化がほとんど無く使用できます。
高さ(mm)29
材質(本体)黄銅
使用温度範囲(℃)-10～80
使用圧力(MPa)1
最高使用圧力(MPa)1
使用流体空気、水、油
材質(ハンドル)ステンレス
材質(本体)黄銅(C3771BE)(クロームメッキ仕上)
接続銅管
形状ストレート
タイプCF型
最高使用圧力(MPa)0.98
ハンドル形状丸形
