4ページ目: 小型ボールバルブ

RoHS指令相当品

RoHS指令相当品

RoHS指令相当品

RoHS指令相当品

RoHS指令相当品

RoHS指令相当品

RoHS指令相当品

RoHS指令相当品

RoHS指令相当品

RoHS指令相当品

RoHS指令相当品

RoHS指令相当品

RoHS指令相当品

1.衛生的です。 鉄の腐食による赤水、銅イオン流出による青水などの発生がないステンレス鋼製です。 2.軽量なので運搬や施工が楽に行えます。 耐食性に優れているため、「腐食代」をとる必要がなく、また強度が高いため肉薄化が可能で、重量は炭素鋼鋼管の約1/3で運搬および施工が楽です。 3.拡管作業がスピーディです。 ねじ切り作業と比べると非常に短時間に加工ができます。 4.拡管式は独自の構造です。 (1)引張・曲げ・耐震などに対して丈夫に設計しており、レイアウト変更など継手の分解再利用が可能です。 (2)袋ナットの締め込み状態が目視で確認でき、袋ナットの閉め忘れ防止付です。 (3)パイプのすっぽ抜けがなく安心です。(パイプを凸型に拡管し、袋ナットを抜け止めとしています。) (4)拡管することで、パイプの公差などが修正でき、ゴムパッキンの圧縮率などが均一な状態となります。 (パイプの公差は1%ほどあり、管の大小が多少あります。拡管することで、0.1mm以下に修正できます。また、多少の楕円のゆがみも修正可能です。) 5．火気・油類を使用せず施工でき安全です。 火気を使わず改修工事なども安全に作業できます。また、油を使用しないので洗浄が大幅に削減できます。 6.ステンレス鋼は環境に優しく、長寿命で経済的です。 リサイクルに最も適した素材で、耐用年数(寿命推定)は建物の寿命に最も近い配管で長寿命です。 ≪ナイスジョイントの仕様≫ (1)温度 温度 -15℃～100℃(HNBR使用の場合)。80℃以上の高温水はNJSR特殊フッ素ゴムを推奨いたします。ただし絶縁ユニオンの耐熱温度は、NJIU-S(SGP&SUS用)が100℃、NJIU-V(SGP-VA&SUS用)が40℃、NJIU-H(SGP-HVA&SUS用)が85℃です。 流速 3.5m/s以下(キャピテーションを考慮してください) (2)継手・バルブの材質(絶縁子ユニオンは除く) JISG5121ステンレス鋼鋳鋼品SCS13，SCS14 JISG4303ステンレス鋼棒SUS304，SUS316 (3)ゴムパッキンの材質・種類 (材質)HNBR水素化ニトリルゴム[ISO規格番号1629]、(呼び径)13Su～100Su、(用途)給水・給湯・冷温水・冷却水・エア等、(温度)-15℃～100℃、(外観)黒色 ※HNBR，NJSR(FKM)の識別は外観を参考にしてください。また、出荷時の梱包には材質表示した部品明細を入れています。 ※80℃以上の高温水は、より長寿命のNJSR(FKM)特殊フッ素ゴムを推奨いたします。 ※ナイスジョイントの耐用年数(寿命推定)を参照してください。 (4)パイプの適合範囲 (一般配管用ステンレス鋼鋼管)JISG3448、(水道用ステンレス鋼鋼管)JWWA115

1台で2機能を搭載。 パネル取付機能+ロック機構

接続の省力化、流体抵抗極少、優れた機能美。

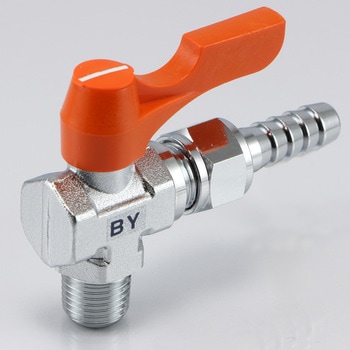

ボールバルブと継手の一体化コンパクトな形状です。アングル型です。特有のカラー感覚とデザインは機器の機能と美観を高めます。

蝶形ハンドル式レデュースボアタイプです。 軽量・コンパクトです。

接続の省力化ボールバルブと継手を一体化。流体抵抗極少流体がほとんどストレートに通過するので、圧力損失及び流速流量等の損失は極少です。優れた機能美鮮やかな赤いハンドルとクロームメッキの白いボディーが調和して、機器の機能と美観を高めます。開閉がスムーズで確実トルクは軽く、ハンドルを90度廻すだけで、確実に開閉できます。ハンドル位置自由自在使用する個所により、ハンドルの操作位置を自由に変更することができます。

フルボア型。

樹脂製のボールバルブです。本体・部品材質は硬質塩化ビニール(PVC)の為、耐薬品性に優れております。片キャリア方式に構造を一新、左ねじ組込み方式のボール押えにより、禁油処理等で部品が脱脂された状態でもユニオンナットの取外しの際にボール押えが離脱することはありません。
