アルミの軽さを維持しながら、独自のフレーム断面で高剛性を実現しました。フレームの溝には専用ナットM3～M5が挿入でき、様々なボルトとの締結が可能です。表面をアルマイト処理(9μm以上)にすることで腐食を防ぎ、長期間に渡り美観を保ちます。
材質アルミ構造材(A6005CSS-T5)
幅(mm)20
高さ(mm)40
T溝幅(mm)6
カスタマイズ可
RoHS
長さ(mm)15～4000
形状角度つき
材質(本体)A6063S-T5
種類2面溝
質量(kg/m)1.89
適合キャップブラック：ECPV-4030-8 グレー：(無し)
引張強度(N/mm2)185
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)700.1
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 11.1・Iy 10.9
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状正方形
材質(本体)A6063S-T5(205)
種類2面溝
溝数1列溝×1列溝
質量(kg/m)1.647
適合キャップブラック：ECP-4040-8 グレー：ECP-4040-8-GY
フレーム幅(mm)40
引張強度(N/mm2)225
サイズ(mm)40×40
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)610.1
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 10.3・Iy 10.3
サービス分類オーダー・加工

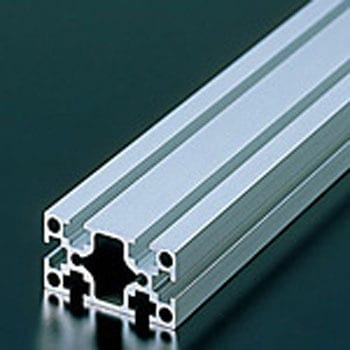

カスタマイズ可
長さ(mm)15～4000
形状長方形
材質(本体)A6063S-T5
種類2面溝
溝数1列溝×2列溝
質量(kg/m)1.548
適合キャップブラック：ECP-3060-6 グレー：ECP-3060-6-GY
フレーム幅(mm)30
引張強度(N/mm2)185
サイズ(mm)30×60
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)573.3
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 6.18・Iy 23.7
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状正方形
材質(本体)A6063S-T5
種類2面溝
溝数1列溝×1列溝
質量(kg/m)0.967
適合キャップブラック：ECP-3030-6 グレー：ECP-3030-6-GY
フレーム幅(mm)30
引張強度(N/mm2)185
サイズ(mm)30×30
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)358.1
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 3.52・Iy 3.52
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状長方形
材質(本体)A6063S-T5
種類2面溝
溝数1列溝×2列溝
質量(kg/m)0.715
適合キャップブラック：ECP-2040-4 グレー：ECP-2040-4-GY
フレーム幅(mm)20
引張強度(N/mm2)185
サイズ(mm)20×40
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)264.7
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 1.21・Iy 4.55
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状R形状
材質(本体)A6063S-T5
種類2面溝
溝数1列溝×1列溝
質量(kg/m)0.481
適合キャップブラック：ECPR-2020-4 グレー：(無し)
フレーム幅(mm)20
引張強度(N/mm2)185
サイズ(mm)20×20
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)178.3
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 0.53・Iy 0.53
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状正方形
材質(本体)A6063S-T5(205)
種類3面溝
溝数2列溝×2列溝
質量(kg/m)2.639
適合キャップブラック：ECP-6060-6 グレー：ECP-6060-6-GY
フレーム幅(mm)60
引張強度(N/mm2)225
サイズ(mm)60×60
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)977.3
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 43.2・Iy 44.2
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状正方形
材質(本体)A6063S-T5
種類3面溝
溝数1列溝×1列溝
質量(kg/m)1.039
適合キャップブラック：ECP-3030-6 グレー：ECP-3030-6-GY
フレーム幅(mm)30
引張強度(N/mm2)185
サイズ(mm)30×30
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)384.8
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 3.55・Iy 3.54
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状C面付き
材質(本体)A6063S-T5
種類2面溝
溝数1列溝×1列溝
質量(kg/m)1.13
適合キャップブラック：ECPC-3030-6 グレー：(無し)
フレーム幅(mm)30
引張強度(N/mm2)185
サイズ(mm)30×30
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)418.5
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 3.01・Iy 3.01
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状正方形
材質(本体)A6063S-T5(205)
種類4面溝
溝数2列溝×2列溝
質量(kg/m)5.79
適合キャップブラック：ECP-8080-8 グレー：ECP-8080-8-GY
フレーム幅(mm)80
引張強度(N/mm2)225
サイズ(mm)80×80
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)2144.5
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 153.8・Iy 153.8
サービス分類オーダー・加工

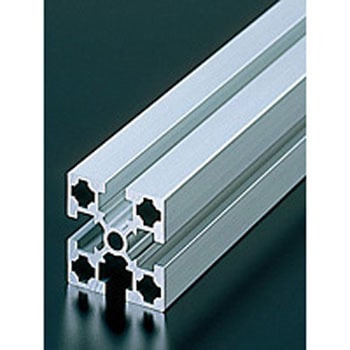

カスタマイズ可
長さ(mm)15～4000
形状正方形
材質(本体)A6063S-T5(205)
種類4面溝
溝数2列溝×2列溝
質量(kg/m)2.805
適合キャップブラック：ECP-6060-6 グレー：ECP-6060-6-GY
フレーム幅(mm)60
引張強度(N/mm2)225
サイズ(mm)60×60
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)1039
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 44.3・Iy 44.3
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状長方形
材質(本体)A6063S-T5(205)
種類4面溝
溝数2列溝×4列溝
質量(kg/m)3.967
適合キャップブラック：ECP-60120-6
フレーム幅(mm)60
引張強度(N/mm2)225
サイズ(mm)60×120
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)1469.3
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 66.6・Iy 226.9
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状長方形
材質(本体)A6063S-T5(205)
種類4面溝
溝数1列溝×2列溝
質量(kg/m)3.786
適合キャップブラック：ECP-4590-8 グレー：(無し)
フレーム幅(mm)45
引張強度(N/mm2)225
サイズ(mm)45×90
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)1402.12
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 32.6・Iy 128.9
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状正方形
材質(本体)A6063S-T5(205)
種類4面溝
溝数1列溝×1列溝
質量(kg/m)1.961
適合キャップブラック：ECP-4545-8 グレー：(無し)
フレーム幅(mm)45
引張強度(N/mm2)225
サイズ(mm)45×45
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)726.34
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 15.6・Iy 15.6
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状溝幅混合
材質(本体)A6063S-T5
種類4面溝
溝数1列溝×4列溝
質量(kg/m)1.974
適合キャップブラック：ECP-1560-6(2個使用) グレー：(無し)
フレーム幅(mm)15
引張強度(N/mm2)185
サイズ(mm)15×120
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)731
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 1.98・Iy 93.4
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状長方形
材質(本体)A6063S-T5
種類1面溝
溝数2列溝×0列溝
質量(kg/m)0.516
適合キャップブラック：ECP-1040-4 グレー：(無し)
フレーム幅(mm)10
引張強度(N/mm2)185
サイズ(mm)40×10
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)191.2
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 0.22・Iy 2.85
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～3000
形状長方形
材質(本体)A6N01S-T5
種類4面溝
溝数2列溝×3列溝
質量(kg/m)11.92
適合キャップブラック：ECP-50100-10+ECP-100100-10 グレー：ECP-50100-10-GY+ECP-100100-10-GY
フレーム幅(mm)100
引張強度(N/mm2)245
サイズ(mm)100×150
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)4414.3
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 532.5・Iy 1090.2
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～3000
形状角度つき
材質(本体)A6063S-T5
種類8面溝
質量(kg/m)3.933
適合キャップブラック：ECP-7575-6 グレー：(無し)
フレーム幅(mm)75
引張強度(N/mm2)185
サイズ(mm)75×75
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)1456.7
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 77.6・Iy 77.6
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～2000
形状長方形
材質(本体)A6063S-T5
質量(kg/m)1.08
寸法R(mm)0.3
フレーム幅(mm)5
引張強度(N/mm2)185
サイズ(mm)80×5
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)400
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 0.083・Iy 21.3
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～2000
形状正方形
材質(本体)A6063S-T5(205)
質量(kg/m)4.32
寸法R(mm)1.0
フレーム幅(mm)40
引張強度(N/mm2)225
サイズ(mm)40×40
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)1599.1
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 21.3・Iy 21.3
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～2000
形状長方形
材質(本体)A6063S-T5
質量(kg/m)0.134
寸法R(mm)0.3
フレーム幅(mm)2
引張強度(N/mm2)185
サイズ(mm)25×02
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)49.8
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 0.002・Iy 0.26
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～2000
形状L形状
材質(本体)A6063S-T5
質量(kg/m)0.473
寸法T(mm)5
寸法R(mm)0.3
フレーム幅(mm)20
引張強度(N/mm2)185
サイズ(mm)20×20
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)175
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 0.59・Iy 0.59
サービス分類オーダー・加工
形状長方形
サイズ(mm)40×80
フレーム幅(mm)40
溝数1列溝×2列溝
種類4面溝
材質(本体)A6063S-T5
質量(kg/m)2.77
伸び(%)8以上
引張強力(N/mm2)245以上
耐力(N/mm2)215以上
断面2次モーメントIx=6.749×105mm4Iy=1.603×105mm4
表面処理(本体)白アルマイト
断面積(mm2)1026
用途中荷重用の構造物。
マシン液晶洗浄装置等のフレーム。
一般セット機架台。
形状正方形
高さ(mm)60
材質(本体)アルミニウム
種類4面溝
溝数2列溝×2列溝
面取なし
フレーム幅(mm)60
サイズ(mm)60×60
表面処理(本体)白アルマイト
ボルト寸法6mm
断面積(mm2)1140.92
用途重荷重用の構造物。
マシン、コンベヤ等のフレーム。
高さ(mm)40
ボルト寸法8mm
形状正方形
材質(本体)アルミニウム
種類4面溝
溝数1列溝×1列溝
面取なし
フレーム幅(mm)40
サイズ(mm)40×40
表面処理(本体)白アルマイト
断面積(mm2)747.02
形状正方形
材質(本体)A6063S-T5(205)
種類4面溝
溝数1列溝×1列溝
質量(kg/m)0.437
適合キャップブラック：ECP-2020-4 グレー：ECP-2020-4-GY
フレーム幅(mm)20
引張強度(N/mm2)225
サイズ(mm)20×20
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)162
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 0.63・Iy 0.63
カスタマイズ可
幅広い用途に利用できるアルミ製構造材です。
AOKI ALUMI FRAMEは4つのバリエーションに分かれています。
各々のシステム毎に専用のナットやその他部品が用意されていて、同一システム内においては全てのフレームと部品が接続可能です。
用途装置カバー、作業台・収納棚、保護ケース等
サイズ(mm)30×30
幅広い用途に利用できるアルミ製構造材です。
AOKI ALUMI FRAMEは4つのバリエーションに分かれています。
各々のシステム毎に専用のナットやその他部品が用意されていて、同一システム内においては全てのフレームと部品が接続可能です。
用途装置カバー、作業台・収納棚、保護ケース等
材質A6005CSS-T5(A6N01SS-T5)
色梨地シルバー
表面処理アルマイト9μ以上 封孔処理
サイズ(mm)20×20
カスタマイズ可
長さ(mm)15～4000
形状正方形
材質(本体)A6063S-T5(205)
種類4面溝
質量(kg/m)1.27
表面処理アルマイト処理
適合キャップECP-4040-4、ECP-4040-4-GY
フレーム幅(mm)40
引張強度(N/mm2)225
サイズ(mm)40×40
表面処理(本体)アルマイト処理(平均5μm以上) クリア電着塗装
断面積(mm2)470.1
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)lx 8.07・ly 8.07
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状正方形
材質(本体)A6063S-T5(205)
種類4面溝
質量(kg/m)0.404
適合キャップECP-2020-4、ECP-2020-4-GY
フレーム幅(mm)20
引張強度(N/mm2)225
サイズ(mm)20×20
表面処理(本体)アルマイト処理(平均5μm以上) クリア電着塗装
断面積(mm2)149.7
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)lx 2.45・ly 124.9
サービス分類オーダー・加工
アルミの軽さを維持しながら、独自のフレーム断面で高剛性を実現しました。フレームの溝には専用ナットM4～M8が挿入でき、様々なボルトとの締結が可能です。表面をアルマイト処理(9μm以上)にすることで腐食を防ぎ、長期間に渡り美観を保ちます。
材質アルミ構造材(A6005CSS-T5)
形状正方形
幅(mm)80
高さ(mm)80
サイズ(mm)80×80
T溝幅(mm)10
カスタマイズ可
長さ(mm)15～2000
形状その他
材質(本体)A6063S-T5
質量(kg/m)0.069
引張強度(N/mm2)185
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)25.6
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 0.037・Iy 0.022
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～3000
形状その他
材質(本体)A6063S-T5
質量(kg/m)0.448
フレーム幅(mm)25.9
引張強度(N/mm2)185
サイズ(mm)28×25.9
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)166
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 0.59・Iy 0.93
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～3000
形状その他
材質(本体)A6063S-T5
質量(kg/m)0.353
フレーム幅(mm)20.9
引張強度(N/mm2)185
サイズ(mm)28×20.9
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)130.8
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 0.25・Iy 0.78
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状正方形
材質(本体)A6063S-T5(205)
種類2面溝(対向)
溝数1列溝×0列溝
質量(kg/m)1.645
適合キャップブラック：ECP-4040-8 グレー：ECP-4040-8-GY
フレーム幅(mm)40
引張強度(N/mm2)225
サイズ(mm)40×40
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)609.2
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 10.6・Iy 9.94
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状正方形
材質(本体)A6063S-T5(205)
種類2面溝(対向)
溝数1列溝×0列溝
質量(kg/m)0.994
適合キャップブラック：ECP-3030-6 グレー：ECP-3030-6-GY
フレーム幅(mm)30
引張強度(N/mm2)225
サイズ(mm)30×30
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)368.1
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 3.49・Iy 3.46
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状角度つき
材質(本体)A6063S-T5
種類2面溝
質量(kg/m)1.881
適合キャップブラック：ECPV-4045-8 グレー：(無し)
引張強度(N/mm2)185
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)696.5
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 11.0・Iy 10.7
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状角度つき
材質(本体)A6063S-T5
種類2面溝
質量(kg/m)1.095
適合キャップブラック：ECPV-3045-6
引張強度(N/mm2)185
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)405.5
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 3.55・Iy 3.61
サービス分類オーダー・加工
