4ページ目: フレーム

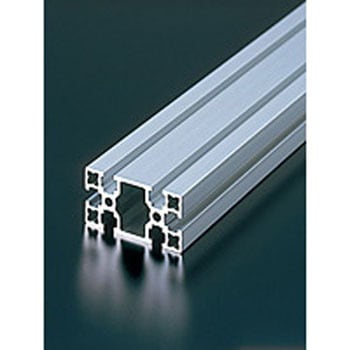

フレームとは、機械製品に安全や防音目的で使用するカバー。主な素材はアルミ押出材や表面をアルマイト処理やクリア電着塗装されたアルミです。光の反射を防ぎたい場合には黒アルマイト処理と艶消しクリア電着塗装されたブラックタイプを使用します。テーブルやコンベアフレームなど軽・中荷重用の構造物やマシンに使用される機械部品です。使用する機械により幅や長さ、荷重や形状が異なるため、購入の際には使用する機械にあったものを選ぶ必要があります。
【オーダー】ベーシックフレーム ヘビー級 AFSV-2045-4NIC(エヌアイシ・オートテック)￥16税込￥18
1本
4日以内出荷
長さ(mm)15～4000形状角度つき材質(本体)A6063S-T5種類2面溝質量(kg/m)0.452適合キャップブラック：ECPV-2045-4 グレー：(無し)引張強度(N/mm2)185表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)167.5RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 0.63・Iy 0.66サービス分類オーダー・加工
【オーダー】ベーシックフレーム ヘビー級 AFSV-2030-4NIC(エヌアイシ・オートテック)￥16税込￥18
1本
4日以内出荷
長さ(mm)15～4000形状角度つき材質(本体)A6063S-T5種類2面溝質量(kg/m)0.46適合キャップブラック：ECPV-2030-4 グレー：(無し)引張強度(N/mm2)185表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)170.2RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 0.62・Iy 0.69サービス分類オーダー・加工
【オーダー】ベーシックフレーム ヘビー級 AFST-6060-6NIC(エヌアイシ・オートテック)￥66税込￥73
1本
4日以内出荷
長さ(mm)15～4000形状正方形材質(本体)A6063S-T5(205)種類2面溝溝数2列溝×2列溝質量(kg/m)2.562適合キャップブラック：ECP-6060-6 グレー：ECP-6060-6-GYフレーム幅(mm)60引張強度(N/mm2)225サイズ(mm)60×60表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)948.8RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 43.6・Iy 43.6サービス分類オーダー・加工
【オーダー】ベーシックフレーム スタンダード級 AFSF-4080L-8NIC(エヌアイシ・オートテック)￥60税込￥66
1本
4日以内出荷
長さ(mm)15～4000形状長方形材質(本体)A6063S-T5(205)種類3面溝溝数1列溝×2列溝質量(kg/m)2.378適合キャップブラック：ECP-4080-8 グレー：ECP-4080-8-GYフレーム幅(mm)40引張強度(N/mm2)225サイズ(mm)40×80表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)880.8RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 16.7・Iy 66.6サービス分類オーダー・加工
【オーダー】ベーシックフレーム スタンダード級 AFSF-4040L-8NIC(エヌアイシ・オートテック)￥38税込￥42
1本
4日以内出荷
長さ(mm)15～4000形状正方形材質(本体)A6063S-T5(205)種類3面溝溝数1列溝×1列溝質量(kg/m)1.65適合キャップブラック：ECP-4040-8 グレー：ECP-4040-8-GYフレーム幅(mm)40引張強度(N/mm2)225サイズ(mm)40×40表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)611RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 10.3・Iy 10.0サービス分類オーダー・加工
【オーダー】ベーシックフレーム ヘビー級 AFSF-3060-6NIC(エヌアイシ・オートテック)￥43税込￥47
1本
4日以内出荷
長さ(mm)15～4000形状長方形材質(本体)A6063S-T5種類3面溝溝数1列溝×2列溝質量(kg/m)1.592適合キャップブラック：ECP-3060-6 グレー：ECP-3060-6-GYフレーム幅(mm)30引張強度(N/mm2)185サイズ(mm)30×60表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)589.7RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 6.25・Iy 24.5サービス分類オーダー・加工
【オーダー】ベーシックフレーム ヘビー級 AFSF-2040-4NIC(エヌアイシ・オートテック)￥20税込￥22
1本
4日以内出荷
長さ(mm)15～4000形状長方形材質(本体)A6063S-T5種類3面溝溝数1列溝×2列溝質量(kg/m)0.712適合キャップブラック：ECP-2040-4 グレー：ECP-2040-4-GYフレーム幅(mm)20引張強度(N/mm2)185サイズ(mm)20×40表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)263.6RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 1.22・Iy 4.47サービス分類オーダー・加工
【オーダー】構造用フレーム AFSC-60120-6NIC(エヌアイシ・オートテック)￥185税込￥204
1本
4日以内出荷
長さ(mm)15～3000形状長方形材質(本体)A6063S-T5種類4面溝質量(kg/m)4.554フレーム幅(mm)60引張強度(N/mm2)185サイズ(mm)60×120表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)1686.5RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 64.9・Iy 282.7サービス分類オーダー・加工
【オーダー】ベーシックフレーム スタンダード級 AFS-8080L-8-BKNIC(エヌアイシ・オートテック)￥110税込￥121
1本
4日以内出荷
長さ(mm)15～4000形状正方形材質(本体)A6063S-T5(205)種類4面溝溝数2列溝×2列溝質量(kg/m)3.607適合キャップブラック：ECP-8080-8 グレー：ECP-8080-8-GYフレーム幅(mm)80引張強度(N/mm2)225サイズ(mm)80×80表面処理(本体)黒アルマイト処理/艶消クリア電着塗装断面積(mm2)1335.8RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 107.5・Iy 107.5サービス分類オーダー・加工
【オーダー】ベーシックフレーム ヘビー級 AFS-80160-8NIC(エヌアイシ・オートテック)￥192税込￥211
1本
4日以内出荷
長さ(mm)15～4000形状長方形材質(本体)A6063S-T5種類4面溝溝数2列溝×4列溝質量(kg/m)6.555適合キャップブラック：ECP-8080-8(2個使用) グレー：ECP-8080-8-GY(2個使用)フレーム幅(mm)80引張強度(N/mm2)185サイズ(mm)80×160表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)2427.9RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 207.6・Iy 647.1サービス分類オーダー・加工
【オーダー】ベーシックフレーム ヘビー級 AFS-6090-6NIC(エヌアイシ・オートテック)￥96税込￥106
1本
4日以内出荷
長さ(mm)15～4000形状長方形材質(本体)A6063S-T5(205)種類4面溝溝数2列溝×3列溝質量(kg/m)3.954適合キャップブラック：ECP-6090-6 グレー：ECP-6090-6-GYフレーム幅(mm)60引張強度(N/mm2)225サイズ(mm)60×90表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)1464.3RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 65.1・Iy 132.6サービス分類オーダー・加工
【オーダー】ベーシックフレーム AFS-6060C-6NIC(エヌアイシ・オートテック)￥56税込￥62
1本
4日以内出荷
長さ(mm)15～4000形状正方形材質(本体)A6063S-T5(205)種類4面溝溝数2列溝×2列溝質量(kg/m)2.366適合キャップブラック：ECP-6060-6 グレー：ECP-6060-6-GYフレーム幅(mm)60引張強度(N/mm2)225サイズ(mm)60×60表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)876.4RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 40.21・Iy 40.21サービス分類オーダー・加工
【オーダー】ベーシックフレーム ヘビー級 AFS-60180-6NIC(エヌアイシ・オートテック)￥176税込￥194
1本
4日以内出荷
長さ(mm)15～4000形状長方形材質(本体)A6063S-T5(205)種類4面溝溝数2列溝×6列溝質量(kg/m)6.534適合キャップブラック：ECP-6090-6(2個使用) グレー：ECP-6090-6-GY(2個使用)フレーム幅(mm)60引張強度(N/mm2)225サイズ(mm)60×180表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)2420RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 115.5・Iy 803.5サービス分類オーダー・加工
【オーダー】高剛性フレーム AFS-5050H-10NIC(エヌアイシ・オートテック)￥80税込￥88
1本
4日以内出荷
長さ(mm)15～4000形状正方形材質(本体)A6N01S-T5種類4面溝溝数1列溝×1列溝質量(kg/m)3.292適合キャップブラック：ECP-5050-10 グレー：ECP-5050-10-GYフレーム幅(mm)50引張強度(N/mm2)245サイズ(mm)50×50表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)1219.38RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 31.1・Iy 31.1サービス分類オーダー・加工
【オーダー】高剛性フレーム AFS-5050C-8NIC(エヌアイシ・オートテック)￥75税込￥83
1本
4日以内出荷
長さ(mm)15～4000形状正方形材質(本体)A6N01S-T5種類4面溝溝数1列溝×1列溝質量(kg/m)2.768適合キャップブラック：ECP-5050-10 グレー：ECP-5050-10-GYフレーム幅(mm)50引張強度(N/mm2)245サイズ(mm)50×50表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)1025.1RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 26.33、・Iy 26.33サービス分類オーダー・加工
【オーダー】高剛性フレーム AFS-50100B-8NIC(エヌアイシ・オートテック)￥112税込￥123
1本
4日以内出荷
長さ(mm)15～4000形状長方形材質(本体)A6N01S-T5種類4面溝溝数1列溝×2列溝質量(kg/m)4.16適合キャップブラック：ECP-5050B-8(2個使用) グレー：ECP-5050B-8-GY(2個使用)フレーム幅(mm)50引張強度(N/mm2)245サイズ(mm)50×100表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)1540.9RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 43.2、・Iy 178.1サービス分類オーダー・加工
【オーダー】ベーシックフレーム ヘビー級 AFS-15150-6NIC(エヌアイシ・オートテック)(1件のレビュー)￥58税込￥64
1本
4日以内出荷
長さ(mm)15～4000形状溝幅混合材質(本体)A6063S-T5種類3面溝溝数1列溝×5列溝質量(kg/m)2.147適合キャップブラック：ECP-1560-6+ECP-1590-6 グレー：(無し)フレーム幅(mm)15引張強度(N/mm2)185サイズ(mm)15×150表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)795RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 2.38・Iy 160.2サービス分類オーダー・加工
【オーダー】スライドドアフレーム AFR-2030NIC(エヌアイシ・オートテック)￥20税込￥22
1本
4日以内出荷
長さ(mm)15～3000形状その他材質(本体)A6063S-T5質量(kg/m)0.345フレーム幅(mm)20引張強度(N/mm2)185サイズ(mm)30×20表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)127.7RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 0.80・Iy 0.58サービス分類オーダー・加工
【オーダー】オイルパンフレーム AFO-0110-6NIC(エヌアイシ・オートテック)￥53税込￥58
1本
4日以内出荷
長さ(mm)15～3000形状その他材質(本体)A6063S-T5質量(kg/m)0.833フレーム幅(mm)17引張強度(N/mm2)185サイズ(mm)110×17表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)308.6RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 0.71・Iy 43.0サービス分類オーダー・加工
【オーダー】ブラケットフレーム AFM-2020-4NIC(エヌアイシ・オートテック)￥42税込￥46
1本
4日以内出荷
長さ(mm)15～3000形状正方形材質(本体)A6063S-T5(205)種類2面溝(対向)溝数1列溝×1列溝質量(kg/m)0.879フレーム幅(mm)20引張強度(N/mm2)225サイズ(mm)20×20表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)325.5RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 0.94・Iy 1.29サービス分類オーダー・加工
【オーダー】ブラケットフレーム AFLH-8080NIC(エヌアイシ・オートテック)￥280税込￥308
1本
4日以内出荷
長さ(mm)15～3000形状L形状材質(本体)A6063S-T5質量(kg/m)5.513フレーム幅(mm)40引張強度(N/mm2)185サイズ(mm)80×80表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)2041.8RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 85.6・Iy 85.6サービス分類オーダー・加工
【オーダー】ブラケットフレーム AFLH-4040NIC(エヌアイシ・オートテック)￥63税込￥69
1本
4日以内出荷
長さ(mm)15～3000形状L形状材質(本体)A6063S-T5質量(kg/m)1.23フレーム幅(mm)40引張強度(N/mm2)185サイズ(mm)40×40表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)455.5RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 4.89・Iy 4.89サービス分類オーダー・加工
【オーダー】ブラケットフレーム AFL-4040NIC(エヌアイシ・オートテック)￥39税込￥43
1本
4日以内出荷
長さ(mm)15～3000形状L形状材質(本体)A6N01S-T5質量(kg/m)0.985フレーム幅(mm)40引張強度(N/mm2)245サイズ(mm)40×40表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)364.7RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 4.76・Iy 4.76サービス分類オーダー・加工
【オーダー】ブラケットフレーム AFL-3565NIC(エヌアイシ・オートテック)￥39税込￥43
1本
4日以内出荷
長さ(mm)15～3000形状L形状材質(本体)A6N01S-T5質量(kg/m)1.197フレーム幅(mm)35引張強度(N/mm2)245サイズ(mm)65×35表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)443.4RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 4.10・Iy 19.6サービス分類オーダー・加工
【オーダー】ブラケットフレーム AFL-2020-T3NIC(エヌアイシ・オートテック)￥13税込￥14
1本
4日以内出荷
長さ(mm)15～3000形状L形状材質(本体)A6N01S-T5質量(kg/m)0.293フレーム幅(mm)20引張強度(N/mm2)245サイズ(mm)20×20表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)108.7RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 0.37・Iy 0.37サービス分類オーダー・加工
【オーダー】フリーフローコンベアフレーム AFH-6090-6NIC(エヌアイシ・オートテック)￥158税込￥174
1本
4日以内出荷
長さ(mm)15～3000形状長方形材質(本体)A6063S-T5種類4面溝溝数2列溝×2列溝質量(kg/m)3.381適合キャップブラック：ECP-6090-6 グレー：ECP-6090-6-GYフレーム幅(mm)60引張強度(N/mm2)185サイズ(mm)90×60表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)1252.1RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 42.3・Iy 120.1サービス分類オーダー・加工
【オーダー】フラットバー AFFB-09005NIC(エヌアイシ・オートテック)￥46税込￥51
1本
4日以内出荷
長さ(mm)15～2000形状長方形材質(本体)A6063S-T5質量(kg/m)1.22寸法R(mm)0.3フレーム幅(mm)5引張強度(N/mm2)185サイズ(mm)90×5表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)450RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 0.094・Iy 30.4サービス分類オーダー・加工
【オーダー】フラットバー AFFB-04040NIC(エヌアイシ・オートテック)(2件のレビュー)￥168税込￥185
1本
4日以内出荷
長さ(mm)15～2000形状正方形材質(本体)A6063S-T5(205)質量(kg/m)4.32寸法R(mm)1.0フレーム幅(mm)40引張強度(N/mm2)225サイズ(mm)40×40表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)1599.1RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 21.3・Iy 21.3サービス分類オーダー・加工
【オーダー】フラットバー AFFB-03015NIC(エヌアイシ・オートテック)￥48税込￥53
1本
4日以内出荷
長さ(mm)15～2000形状長方形材質(本体)A6063S-T5質量(kg/m)1.22寸法R(mm)0.3フレーム幅(mm)15引張強度(N/mm2)185サイズ(mm)30×15表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)450RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 0.84・Iy 3.38サービス分類オーダー・加工
【オーダー】フラットバー AFFB-01510NIC(エヌアイシ・オートテック)(1件のレビュー)￥16税込￥18
1本
4日以内出荷
長さ(mm)15～2000形状長方形材質(本体)A6063S-T5質量(kg/m)0.405寸法R(mm)0.3フレーム幅(mm)10引張強度(N/mm2)185サイズ(mm)15×10表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)150RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 0.130・Iy 0.28サービス分類オーダー・加工
【オーダー】フラットバー AFFB-01505NIC(エヌアイシ・オートテック)￥8税込￥9
1本
4日以内出荷
長さ(mm)15～2000形状長方形材質(本体)A6063S-T5質量(kg/m)0.203寸法R(mm)0.3フレーム幅(mm)5引張強度(N/mm2)185サイズ(mm)15×5表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)75RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 0.015・Iy 0.14サービス分類オーダー・加工
【オーダー】等辺アングル AFEL-9005NIC(エヌアイシ・オートテック)￥92税込￥101
1本
4日以内出荷
長さ(mm)15～2000形状L形状材質(本体)A6063S-T5質量(kg/m)2.363寸法T(mm)5寸法R(mm)0.3フレーム幅(mm)90引張強度(N/mm2)185サイズ(mm)90×90表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)875RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 66.9・Iy 66.9サービス分類オーダー・加工
【オーダー】等辺アングル AFEL-8005NIC(エヌアイシ・オートテック)￥82税込￥90
1本
4日以内出荷
長さ(mm)15～2000形状L形状材質(本体)A6063S-T5質量(kg/m)2.093寸法T(mm)5寸法R(mm)0.3フレーム幅(mm)80引張強度(N/mm2)185サイズ(mm)80×80表面処理(本体)白アルマイト処理/クリア電着塗装断面積(mm2)775RoHS指令(10物質対応)対応断面2次モーメント(104 mm4)Ix 48.6・Iy 48.6サービス分類オーダー・加工
アルミフレーム6060タイプ 定寸品ACE(エース)￥1,998税込￥2,198
1本
4日以内出荷
形状正方形サイズ(mm)60×60フレーム幅(mm)60溝数2列溝×2列溝種類4面溝材質(本体)A6063S-T5質量(kg/m)2.37伸び(%)8以上引張強力(N/mm2)245以上耐力(N/mm2)215以上断面2次モーメントIx=3.66×105mm4Iy=3.66×105mm4表面処理(本体)白アルマイト断面積(mm2)878
