カスタマイズ可
カスタマイズ可
カスタマイズ可
カスタマイズ可
カスタマイズ可
質量(kg)0.9
表面処理アルマイト処理+アクリル電着塗装
断面2次モーメントlx=1.23×104 mm4、ly=4.80×104 mm4
有効寸法(mm)5600
断面積(mm2)308
サービス分類オーダー・加工
カスタマイズ可
仕様【断面二次モーメント】lx=0.65×104mm4、ly=0.65×104mm4
質量(kg/m)0.5
有効寸法(mm)5600
断面積(mm2)174
サービス分類オーダー・加工
カスタマイズ可
エコ商品
長さ(mm)15～4000
形状正方形
材質(本体)A6005CS-T5(A6N01S-T5)
種類4面溝
質量(kg/m)1.626
適合キャップECP-4040-8、ECP-4040-8-GY
フレーム幅(mm)40
引張強度(N/mm2)245
サイズ(mm)40×40
表面処理(本体)熱硬化性ポリエステル系粉体塗装
断面積(mm2)602
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)lx 9.95・ly 9.95
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状長方形
材質(本体)A6005CS-T5(A6N01S-T5)
種類4面溝
質量(kg/m)1.537
適合キャップECP-3060-6、ECP-3060-6-GY
フレーム幅(mm)30
引張強度(N/mm2)245
サイズ(mm)30×60
表面処理(本体)熱硬化性ポリエステル系粉体塗装
断面積(mm2)569
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)lx 5.47・ly 20.6
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状R形状
材質(本体)A6063S-T5(205)
種類4面溝
質量(kg/m)2.85
適合キャップECPR-6060-6、ECPR-6060-6-GY
フレーム幅(mm)60
引張強度(N/mm2)225
サイズ(mm)60×60
表面処理(本体)アルマイト処理(平均5μm以上) クリア電着塗装
断面積(mm2)1055.5
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)lx 42.5・ly 42.5
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状正方形
材質(本体)A6063S-T5(205)
種類4面溝
質量(kg/m)1.27
表面処理アルマイト処理
適合キャップECP-4040-4、ECP-4040-4-GY
フレーム幅(mm)40
引張強度(N/mm2)225
サイズ(mm)40×40
表面処理(本体)アルマイト処理(平均5μm以上) クリア電着塗装
断面積(mm2)470.1
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)lx 8.07・ly 8.07
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状長方形
材質(本体)A6063S-T5(205)
種類4面溝
質量(kg/m)0.725
適合キャップECP-2040-4、ECP-2040-4-GY
フレーム幅(mm)20
引張強度(N/mm2)225
サイズ(mm)20×40
表面処理(本体)アルマイト処理(平均5μm以上) クリア電着塗装
断面積(mm2)268.2
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)lx 1.12・ly 4.19
サービス分類オーダー・加工
アルミの軽さを維持しながら、独自のフレーム断面で高剛性を実現しました。フレームの溝には専用ナットM4～M8が挿入でき、様々なボルトとの締結が可能です。表面をアルマイト処理(9μm以上)にすることで腐食を防ぎ、長期間に渡り美観を保ちます。
材質アルミ構造材(A6005CSS-T5)
形状正方形
幅(mm)80
高さ(mm)80
サイズ(mm)80×80
T溝幅(mm)10
アルミの軽さを維持しながら、独自のフレーム断面で高剛性を実現しました。フレームの溝には専用ナットM3～M5が挿入でき、様々なボルトとの締結が可能です。表面をアルマイト処理(9μm以上)にすることで腐食を防ぎ、長期間に渡り美観を保ちます。
材質アルミ構造材(A6005CSS-T5)
幅(mm)40
高さ(mm)40
表面処理アルマイト
T溝幅(mm)10
カスタマイズ可
長さ(mm)15～2000
形状その他
材質(本体)A6063S-T5
質量(kg/m)0.069
引張強度(N/mm2)185
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)25.6
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 0.037・Iy 0.022
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～3000
形状その他
材質(本体)A6063S-T5
種類1面溝
溝数1列溝×0列溝
質量(kg/m)0.274
適合キャップブラック：ECP-2020-4 グレー：ECP-2020-4-GY
フレーム幅(mm)20
引張強度(N/mm2)185
サイズ(mm)20×20
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)101.4
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 0.47・Iy 0.38
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状長方形
材質(本体)A6063S-T5(205)
種類2面溝(対向)
溝数1列溝×0列溝
質量(kg/m)1.291
適合キャップブラック：ECP-3060-6 グレー：ECP-3060-6-GY
フレーム幅(mm)30
引張強度(N/mm2)225
サイズ(mm)30×60
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)478
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 4.54・Iy 17.6
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状角度つき
材質(本体)A6063S-T5
種類2面溝
質量(kg/m)1.832
適合キャップブラック：ECPV-4060-8 グレー：(無し)
引張強度(N/mm2)185
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)678.7
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 10.8・Iy 10.3
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状角度つき
材質(本体)A6063S-T5
種類2面溝
質量(kg/m)1.881
適合キャップブラック：ECPV-4045-8 グレー：(無し)
引張強度(N/mm2)185
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)696.5
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 11.0・Iy 10.7
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状角度つき
材質(本体)A6063S-T5
種類2面溝
質量(kg/m)1.89
適合キャップブラック：ECPV-4030-8 グレー：(無し)
引張強度(N/mm2)185
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)700.1
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 11.1・Iy 10.9
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状角度つき
材質(本体)A6063S-T5(205)
種類2面溝
質量(kg/m)1.009
適合キャップブラック：ECPV-3075-6
引張強度(N/mm2)225
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)373.8
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 3.37・Iy 3.27
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状角度つき
材質(本体)A6063S-T5(205)
種類2面溝
質量(kg/m)1.068
適合キャップブラック：ECPV-3015-6
引張強度(N/mm2)225
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)395.5
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 3.50・Iy 3.54
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状角度つき
材質(本体)A6063S-T5
種類2面溝
質量(kg/m)0.452
適合キャップブラック：ECPV-2045-4 グレー：(無し)
引張強度(N/mm2)185
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)167.5
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 0.63・Iy 0.66
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状角度つき
材質(本体)A6063S-T5
種類2面溝
質量(kg/m)0.46
適合キャップブラック：ECPV-2030-4 グレー：(無し)
引張強度(N/mm2)185
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)170.2
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 0.62・Iy 0.69
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状長方形
材質(本体)A6063S-T5(205)
種類1面溝
溝数2列溝×0列溝
質量(kg/m)1.32
適合キャップブラック：ECP-3060-6 グレー：ECP-3060-6-GY
フレーム幅(mm)30
引張強度(N/mm2)225
サイズ(mm)60×30
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)489
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 5.16・Iy 18.5
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状正方形
材質(本体)A6063S-T5(205)
種類2面溝
溝数2列溝×2列溝
質量(kg/m)2.562
適合キャップブラック：ECP-6060-6 グレー：ECP-6060-6-GY
フレーム幅(mm)60
引張強度(N/mm2)225
サイズ(mm)60×60
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)948.8
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 43.6・Iy 43.6
サービス分類オーダー・加工

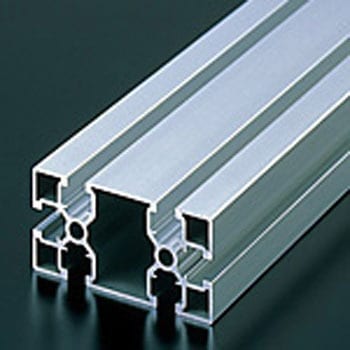

カスタマイズ可
長さ(mm)15～4000
形状長方形
材質(本体)A6063S-T5(205)
種類2面溝
溝数1列溝×2列溝
質量(kg/m)2.261
適合キャップブラック：ECP-4080-8 グレー：ECP-4080-8-GY
フレーム幅(mm)40
引張強度(N/mm2)225
サイズ(mm)40×80
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)837.4
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 16.5・Iy 63.6
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状長方形
材質(本体)A6063S-T5
種類2面溝
溝数1列溝×2列溝
質量(kg/m)0.715
適合キャップブラック：ECP-2040-4 グレー：ECP-2040-4-GY
フレーム幅(mm)20
引張強度(N/mm2)185
サイズ(mm)20×40
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)264.7
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 1.21・Iy 4.55
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状正方形
材質(本体)A6063S-T5(205)
質量(kg/m)0.901
適合キャップブラック：ECP-3030-6 グレー：ECP-3030-6-GY
フレーム幅(mm)30
引張強度(N/mm2)225
サイズ(mm)30×30
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)333.8
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 3.30・Iy 3.30
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状L・R形状
材質(本体)A6063S-T5
質量(kg/m)3.346
適合キャップブラック：ECPR-808040-8 グレー：(無し)
フレーム幅(mm)80
引張強度(N/mm2)185
サイズ(mm)80×80
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)1239.4
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 74.5・Iy 74.5
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状L・R形状
材質(本体)A6063S-T5
質量(kg/m)2.101
適合キャップブラック：ECPR-606030-6 グレー：(無し)
フレーム幅(mm)60
引張強度(N/mm2)185
サイズ(mm)60×60
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)778
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 26.8・Iy 26.8
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状L・R形状
材質(本体)A6063S-T5
質量(kg/m)1.012
適合キャップブラック：ECPR-404020-4 グレー：(無し)
フレーム幅(mm)40
引張強度(N/mm2)185
サイズ(mm)40×40×20
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)374.9
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 5.25・Iy 5.25
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状長方形
材質(本体)A6063S-T5(205)
種類3面溝
溝数1列溝×2列溝
質量(kg/m)1.441
適合キャップブラック：ECP-3060-6 グレー：ECP-3060-6-GY
フレーム幅(mm)30
引張強度(N/mm2)225
サイズ(mm)30×60
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)533.6
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 4.97・Iy 19.5
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状L形状
材質(本体)A6063S-T5
質量(kg/m)3.585
適合キャップブラック：ECP-4040-8+ECP-4080-8 グレー：ECP-4040-8-GY+ECP-4080-8-GY
フレーム幅(mm)80
引張強度(N/mm2)185
サイズ(mm)80×80
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)1327.6
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 84.7・Iy 84.7
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状L形状
材質(本体)A6063S-T5
質量(kg/m)2.215
適合キャップブラック：ECP-3030-6+ECP-3060-6 グレー：ECP-3030-6-GY+ECP-3060-6-GY
フレーム幅(mm)60
引張強度(N/mm2)185
サイズ(mm)60×60
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)820.4
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 30.4・Iy 30.4
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～2000
形状その他
材質(本体)A6063S-T5
質量(kg/m)0.087
フレーム幅(mm)8.45
引張強度(N/mm2)185
サイズ(mm)8.45×16.2
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)32.3
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 0.017・Iy 0.066
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状長方形
材質(本体)A6063S-T5
種類2面溝(対向)
溝数2列溝×2列溝
質量(kg/m)1.4
適合キャップブラック：ECP-3060-6 グレー：ECP-3060-6-GY
フレーム幅(mm)30
引張強度(N/mm2)185
サイズ(mm)30×60
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)518.7
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 4.74・Iy 18.2
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状長方形
材質(本体)A6063S-T5(205)
種類3面溝
溝数1列溝×2列溝
質量(kg/m)2.378
適合キャップブラック：ECP-4080-8 グレー：ECP-4080-8-GY
フレーム幅(mm)40
引張強度(N/mm2)225
サイズ(mm)40×80
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)880.8
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 16.7・Iy 66.6
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状正方形
材質(本体)A6063S-T5(205)
種類3面溝
溝数1列溝×1列溝
質量(kg/m)1.65
適合キャップブラック：ECP-4040-8 グレー：ECP-4040-8-GY
フレーム幅(mm)40
引張強度(N/mm2)225
サイズ(mm)40×40
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)611
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 10.3・Iy 10.0
サービス分類オーダー・加工
カスタマイズ可
長さ(mm)15～4000
形状長方形
材質(本体)A6063S-T5
種類3面溝
溝数1列溝×2列溝
質量(kg/m)0.712
適合キャップブラック：ECP-2040-4 グレー：ECP-2040-4-GY
フレーム幅(mm)20
引張強度(N/mm2)185
サイズ(mm)20×40
表面処理(本体)白アルマイト処理/クリア電着塗装
断面積(mm2)263.6
RoHS指令(10物質対応)対応
断面2次モーメント(104 mm4)Ix 1.22・Iy 4.47
サービス分類オーダー・加工
