6ページ目: 実験研究用配管材バルブ

ダイヤフラム弁が入っており、ダイヤフラム・締付けシール・スピンドルシールの三重シールになっています。

逆流防止バルブB型は、本体の構造はA型とまったく同じです。 接続は、竹の子にチューブを接続します。

バルブ弁にPTFE球を使い、一方より流れるだけで逆方向には流れません。実験装置配管の中間に取付け、接続用でチューブ、ガラス、ステンレス管をジョイントします。

流路の開閉はハンドル操作で行います。 ハンドルは360°回転します。 ハンドルは360°回転します。

内径12-13-15mmのチューブに接続します。 水圧が低下した時、水の逆流を防ぎます。 チューブシステムや真空装置にでも有効です。 最大2BAR/最小0.07BAR

内径8-9-10mmのチューブに接続します。 水圧が低下した時、水の逆流を防ぎます。 チューブシステムや真空装置にでも有効です。 最大2BAR/最小0.07BAR

ガラスとテフロン(R)を合わせた耐減圧・耐圧・耐薬品性のニードルバルブです。 バルブ面の真円度・同芯度・表面精度がきわめてよく、高真空、高厚に耐えます。 構成部品が少なく、洗浄などのメンテナンスが容易です。(部品の互換性があります)

0.002cc以下の微量塗布にはニードルバルブが最適です。ディスペンスチップ内のニードルシャットオフ機構により、0.0005ccまでの微量塗布が可能です。また、この機構により液剤を最後まで無駄なく使用することが出来ます。ニードルバルブはエアー圧を利用した、シングルアクションバルブです。エアーシグナルによりバルブ内のニードルがピストンで上方に持ち上げられ加圧された液剤を吐出させます。塗布サイクルが終了するとニードルは元の位置に戻り、液剤の吐出口を塞ぎ、液剤の吐出を止めます。10万cpsまでの高粘度の液剤の精密塗布が可能です。使用に適した液剤はUV接着剤・溶剤・インク・オイル・プライマー・活性剤などです。嫌湿性の液剤や速硬性の接着剤には不向きです。

低～中粘度の材料を均一にスプレー塗布するため開発されました。尾部ノブを回すことによって行われる内部ニードルのストローク調整機能は最終段階での微細な調整作業が容易です。専用コントローラーにより前吹き、本吹き後吹きの3工程を一つのサイクルとして管理出来ます。ニードル部分とスプリング部分が一つのユニットとして設計されているためメンテナンスはこのユニットを外すだけの簡単な作業で可能です。通常のメンテナンスではたった一つのシールパーツを交換するのみで終了する為、時間が掛かりません。TS5540シリーズはボディーや材料経路が全てステンレス製になり、先端のニードル受け部に取替え可能なテフロン製受けを採用している為、確実なシャットオフと金属間摩耗の無い長寿命化に成功しました。

液道の開閉にはエアー圧により作動するピストンが使われますが、先のニードルバルブとは反対にエアー圧によりピストンが下がり、液道を開き、塗布します。塗布サイクルが終了するとバルブ内部のスプリングによりピストンが上がり、液道を閉じます。塗布サイクルが終了するとピストンが上へ引き戻されるため、自然にサックバックが行われます。このサックバックはシリコン・グリース・シーラント等の高粘度の液剤塗布で生ずる液垂れを防ぐ効果があります。スプールバブはガスケットにシーラントを塗布する作業に多く使用されますこのほか、自動車産業でグリースの塗布・シリンジやカートリッジに液剤を充填する作業現場で数多く使用されます。

中圧用バルブで使用するPTFEチューブは、外径2.0Φ、内径1.0Φで最高出力は常温で1MPaです。但し、熱がかかる場合は、異なりますので、ご注意ください。PTFEチューブはフレヤーにてジョイントします。

従来のミニチュアバルブは、差込式でPTFEチューブとガラス管を兼用して使用しているため耐圧が高圧でも0.5MPaですが、このニ方バルブは最高圧力2MPa、常用圧力は半分の1MPaで使用できます。PTFEチューブはフレヤーにてジョイントします。

メス四方バルブは、四方共メスPTネジになっています。NPTねじも製作いたします。

メス三方バルブは、三方共メスネジでコック(芯棒)は圧入してあるため。オリフィス径も大きくなっています。NPTねじも製作いたします。

メスニ方バルブは、左右の接続ねじがメスPTネジになっています。左右のメスネジにオスPTネジ、ジョイント、器具、タンクに接続します。NPTねじも製作致します。

三方コック装置用は、二方がガラス管、チューブ、パイプが接続でき、もう一方はPTネジでPTFEボトルと円筒容器の蓋にPTネジを切り接続します。

PTFEニ方コック装置用は、一方がガラス管、チューブ、パイプが接続できます。もう一方は、PTネジでボトル、円筒容器の蓋をネジ切りして接続できます。

三方ボールバルブは、一方より左右の配分ができ、接続はRPネジになっています。ハーフジョイントをジョイントしてご使用ください。ガラス、ステンレスパイプ、チューブジョイントができます。

三方ボールバルブは、一方より左右の配分ができ、接続はRPネジになっています。ハーフジョイントをジョイントしてご使用ください。ガラス、ステンレスパイプ、チューブジョイントができます。

PTFEボールバルブは、接続口径に対してオリフィスが大きく、内径寸法の流量がそのまま流れる設計で、ワンタッチ操作で開閉します。

オールPTFE(PTFE)三方バルブは、ボディが角形で、枝管にPTFEチューブを圧入して使用します。高圧の場合は、チューブ外周にバンドを掛けてご使用ください。

ニ方バルブ接続用はチューブ、ステンレス、ガラス管の接続ができます。

オールPTFE(PTFE)を使っております。本体を角型成型した製品でPTFEチューブを圧入してご使用ください。枝管外径6Φの場合は、PTFEチューブ8Φ×6Φを差し込んで使用します。

PTFEチューブを枝管に圧入して使用します。圧力の高い場合は、外周にバンドを掛けてご使用ください。

ニ方バルブは、ボディにPFAを使いプラグはやわらかいPTFE(PTFE)を使用しているためリークがなく安心して使用できます。

使用圧力：0.2MPa以下。フッ素樹脂製のチューブを枝管に圧入して使用します。圧力の高い場合は外周にバンドを掛けてご使用下さい。

使用圧力：0.2MPa以下。ボディにPFAを使い、プラグはPTFEを使用しているため、リークがなく安心して使用できます。

使用圧力：0.2MPa以下。四方バルブ接続用は、チューブ、ステンレス、ガラス管等に使用します。接続はソロバン型方式を使用しています。

使用圧力：0.2MPa以下。チューブ、ステンレス、ガラス管等の接続用でソロバン型方式を使用しています。

使用圧力：0.2MPa以下。チューブ、ステンレス、ガラス管の接続部に独自のソロバン型方式を使用しています。

軟質チューブ用のPCTFE製バルブです。2方タイプと3方タイプがあります。

フッ素ゴム・シリコン・タイゴン等の軟質チューブ用です。白色ボディはガラス繊維強化のポリプロピレン製、内部シール材はフッ素ゴム製。耐熱+60℃、耐圧860kPa(室温時)。接続チューブの脱落防止のためにチューブバンドの併用をおすすめします。

ガラス製芯棒を採用することによる、高い耐薬品性・耐酸性。シール面の真円度・表面精度がよいため、高真空でのご使用に適しています。ネジ部の精度が高く、軽いタッチでバルブの開閉ができます。

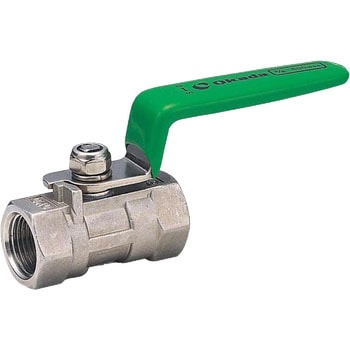

食品・医薬品等の工場設備及び装置の小口径配管ラインでの自動開閉・集中制御システム用バルブ用途に適してます。水・油・空気用です。

食品・医薬品等の工場設備及び装置の小口径配管ラインでの自動開閉・集中制御システム用バルブ用途に適してます。水・油・空気用です。

食品・医薬品等の工場設備及び装置の小口径配管ラインでの自動開閉・集中制御システム用バルブ用途に適してます。水・油・空気用です。
