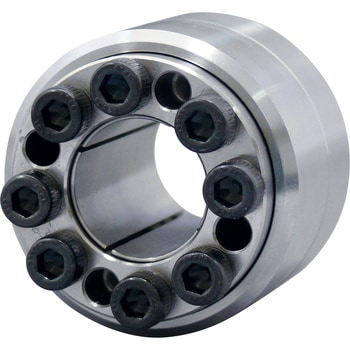

高トルク伝達型の軸継手で、大径軸にも対応。軸一体化ができます。
ロックボルトの締付けによりサイドリングが押されて、サイドリング内側テーパーは、内輪テーパーに圧接して拡大し、外輪テーパーに圧接します。さらに締め付けると、肉厚外輪のゆるいテーパーで外から締め付けられ、内輪で軸を強く締め付け、クサビの原理で摩擦締結します。
内径側テーパー部には、締め付けを容易にする4ヶ所のスリットを設けてあります。
サイドリングのテーパー面には、二硫化モリブデン層が形成されており締め付けの効率を高め、高トルク伝達を実現しています。
メガジョイント(MJ)は、ボディ・サイドリング・ロックボルトの3部品で構成されており組付けが簡単です。
他社メーカーのリジッドカップリングと比較して、長さ・径方向もコンパクトながら十分な剛性を確保しています。

内容量1個
24件中 124各品番毎の詳細は注文コードをクリックしてください
注文コード
品番
外径D(Φmm)
寸法L(mm)
寸法LL(mm)
最大軸間距離X(mm)
参考基準価格 (税別)販売価格(税別)販売価格(税込)
出荷目安
数量
07212755MJ-286041515以下
21,400
19,980
21,978(税込)
12日以内出荷
返品不可
07212764MJ-306344546以下
22,100
19,980
21,978(税込)
翌々日出荷
返品不可
07212773MJ-326646566以下
23,900
21,980
24,178(税込)
9日以内出荷
返品不可
07212782MJ-357047597以下
24,600
22,980
25,278(税込)
翌々日出荷
返品不可
07212791MJ-408251627以下
26,700
24,980
27,478(税込)
翌々日出荷
返品不可
07212807MJ-458753658以下
29,000
26,980
29,678(税込)
翌々日出荷
返品不可
07212816MJ-509555678以下
32,000
28,980
31,878(税込)
翌々日出荷
返品不可
07212825MJ-5510255678以下
34,500
29,980
32,978(税込)
翌々日出荷
返品不可
07212834MJ-6010856688以下
36,000
32,980
36,278(税込)
翌々日出荷
返品不可
07212843MJ-6511359718以下
38,700
34,980
38,478(税込)
9日以内出荷
返品不可
07212852MJ-7012361758以下
44,600
39,980
43,978(税込)
9日以内出荷
返品不可
07212861MJ-7512863778以下
51,200
46,980
51,678(税込)
12日以内出荷
返品不可
07212877MJ-8013565818以下
58,300
52,980
58,278(税込)
9日以内出荷
返品不可
07212886MJ-9014267838以下
63,700
57,980
63,778(税込)
9日以内出荷
返品不可
69548195MJ-20----
16,500
14,980
16,478(税込)
12日以内出荷
返品不可
69548204MJ-22----
18,000
16,980
18,678(税込)
12日以内出荷
返品不可
69548213MJ-25----
19,600
17,980
19,778(税込)
翌々日出荷
返品不可
69548229MJ-100----
75,000
67,980
74,778(税込)
翌々日出荷
返品不可
69548238MJ-110----
92,100
79,980
87,978(税込)
12日以内出荷
返品不可
69548247MJ-120----
110,900
99,980
109,978(税込)
12日以内出荷
返品不可
69548256MJ-130----
136,700
129,800
142,780(税込)
12日以内出荷
返品不可
69548265MJ-140----
160,400
149,800
164,780(税込)
12日以内出荷
返品不可
69548274MJ-150----
198,000
179,800
197,780(税込)
12日以内出荷
返品不可
07212746MJ-255639495以下
11,900
取扱い終了
