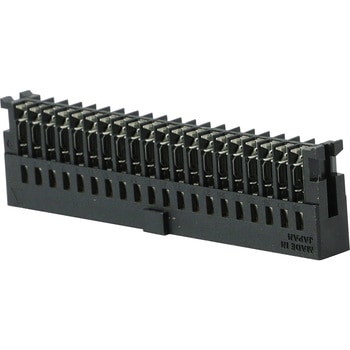

バラ線圧接コネクタ XG5 2列ソケット



バラ線圧接コネクタ XG5 2列ソケット 2.00 (1件の商品レビュー)

バラ線結線のわずらわしさを解消。
MILタイププラグにかん合する圧接ソケットコネクタ
2スロット圧接構造、インシュレーションバレルの採用により高信頼性、大電流(3A)バラ線圧接接続を実現。
豊富なカバー類を使いわけることにより、省スペース配線あるいはバラ線を確実に保持することが可能。
独自の簡易ロックレバーにより、オリジナルプラグおよびボックスプラグとロックが可能。
UL規格を標準品にしています。
規格
UL規格(ファイルNo.E103202)認定
RoHS適合
材質(コンタクト)
接触部:りん青銅/ニッケル下地金メッキ(0.15μm)
圧接部:りん青銅/ニッケル下地錫メッキ(2.0μm)
適合プラグ(タイプ)
形XG4A(フラットケーブルコネクタロングロック)、形XG4A(フラットケーブルコネクタロックレバー後取り付け)、形XG4A(フラットケーブルコネクタ2段重ね)、形XG4E(フラットケーブルコネクタ圧接タイププラグロングロック)、形XG4C(フラットケーブルコネクタボックスタイププラグ)、形XG8W/XG8B(オリジナルプラグ2列)
形XG4A/XG4Cは極性スロット数がXG5M-Nの極性ガイド数と同じものをご使用ください。
タイプ
極性ガイドつきタイプ
定格電圧(V)
AC300
耐電圧
AC650V、1min(リーク電流1mA以下)
材質(ハウジング)
ガラス入りPBT樹脂(UL94V-0)/黒色
絶縁抵抗(MΩ)
103以上(DC500Vにて)
使用周囲温度(℃)
-55〜+85(低温にて氷結しないこと)
接触抵抗(mΩ)
20以下(20mV以下、100mA以下にて)
極性ガイド
1
単体抜去力
0.29N以上(□0.64mmテストゲージにて)
挿抜耐久
50回
内容量
1個

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
20 件中 1 - 20 件
注文
コード

品番
極数
寸法A(mm)
定格電流(A)
寸法B(mm)
適合電線
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
08593593 XG5M-1032-N 10 17.3 3 10.16 AWG24(UL-1061使用)
電線外径:Φ1.1〜1.3mm、芯線構成:7本より線
オープン
¥289 1 ¥289
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08593602 XG5M-1432-N 14 22.3 3 15.24 AWG24(UL-1061使用)
電線外径:Φ1.1〜1.3mm、芯線構成:7本より線
オープン
¥299 1 ¥299
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08593611 XG5M-1632-N 16 24.9 3 17.78 AWG24(UL-1061使用)
電線外径:Φ1.1〜1.3mm、芯線構成:7本より線
オープン
¥319 1 ¥319
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08593627 XG5M-2032-N 20 30.0 3 22.86 AWG24(UL-1061使用)
電線外径:Φ1.1〜1.3mm、芯線構成:7本より線
オープン
¥399 1 ¥399
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08593636 XG5M-2632-N 26 37.6 3 30.48 AWG24(UL-1061使用)
電線外径:Φ1.1〜1.3mm、芯線構成:7本より線
オープン
¥479 1 ¥479
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08593645 XG5M-3032-N 30 42.7 3 35.56 AWG24(UL-1061使用)
電線外径:Φ1.1〜1.3mm、芯線構成:7本より線
オープン
¥469 1 ¥469
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
08593654 XG5M-3432-N 34 47.7 3 40.64 AWG24(UL-1061使用)
電線外径:Φ1.1〜1.3mm、芯線構成:7本より線
オープン
¥569 1 ¥569
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08593663 XG5M-4032-N 40 55.4 3 48.26 AWG24(UL-1061使用)
電線外径:Φ1.1〜1.3mm、芯線構成:7本より線
オープン
¥539 1 ¥539
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08593672 XG5M-5032-N 50 68.1 3 60.96 AWG24(UL-1061使用)
電線外径:Φ1.1〜1.3mm、芯線構成:7本より線
オープン
¥699 1 ¥699
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可
08593681 XG5M-6032-N 60 80.8 3 73.66 AWG24(UL-1061使用)
電線外径:Φ1.1〜1.3mm、芯線構成:7本より線
オープン
¥839 1 ¥839
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08593697 XG5M-1035-N 10 17.3 AWG28:1、AWG26:2 10.16 AWG28、26(UL-1007使用)
電線外径:Φ1.1〜1.3mm、芯線構成:7本より線
オープン
¥249 1 ¥249
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
08593706 XG5M-1435-N 14 22.3 AWG28:1、AWG26:2 15.24 AWG28、26(UL-1007使用)
電線外径:Φ1.1〜1.3mm、芯線構成:7本より線
オープン
¥299 1 ¥299
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
08593715 XG5M-1635-N 16 24.9 AWG28:1、AWG26:2 17.78 AWG28、26(UL-1007使用)
電線外径:Φ1.1〜1.3mm、芯線構成:7本より線
オープン
¥319 1 ¥319
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08593724 XG5M-2035-N 20 30.0 AWG28:1、AWG26:2 22.86 AWG28、26(UL-1007使用)
電線外径:Φ1.1〜1.3mm、芯線構成:7本より線
オープン
¥349 1 ¥349
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08593733 XG5M-2635-N 26 37.6 AWG28:1、AWG26:2 30.48 AWG28、26(UL-1007使用)
電線外径:Φ1.1〜1.3mm、芯線構成:7本より線
オープン
¥419 1 ¥419
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
08593742 XG5M-3035-N 30 42.7 AWG28:1、AWG26:2 35.56 AWG28、26(UL-1007使用)
電線外径:Φ1.1〜1.3mm、芯線構成:7本より線
オープン
¥469 1 ¥469
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
08593751 XG5M-3435-N 34 47.7 AWG28:1、AWG26:2 40.64 AWG28、26(UL-1007使用)
電線外径:Φ1.1〜1.3mm、芯線構成:7本より線
オープン
¥489 1 ¥489
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
08593767 XG5M-4035-N 40 55.4 AWG28:1、AWG26:2 48.26 AWG28、26(UL-1007使用)
電線外径:Φ1.1〜1.3mm、芯線構成:7本より線
オープン
¥549 1 ¥549
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
08593776 XG5M-5035-N 50 68.1 AWG28:1、AWG26:2 60.96 AWG28、26(UL-1007使用)
電線外径:Φ1.1〜1.3mm、芯線構成:7本より線
オープン
¥699 1 ¥699
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
08593785 XG5M-6035-N 60 80.8 AWG28:1、AWG26:2 73.66 AWG28、26(UL-1007使用)
電線外径:Φ1.1〜1.3mm、芯線構成:7本より線
オープン
¥839 1 ¥839
平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 2.00  総レビュー件数: 1 商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 2

用途: サーボ

専用圧接工具がないから大変

これは注文コード 08593627 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 関根製作所 様 [2015-07-16]
モノタロウMonotaROからの回答:

貴重なご意見ありがとうございます。
弊社では、下記の専用圧接工具の取り扱いがございます。
ご検討いただければ、幸いです。
簡易圧接工具(XY2B-7006):注文コード08593995
簡易型電動順次圧接機(XY2B-2104-N):注文コード46602613
コンタクト引抜工具(XY2E-0001):注文コード08594004


この商品について質問する ご質問は製品仕様に関する内容に限らせて頂きます。
