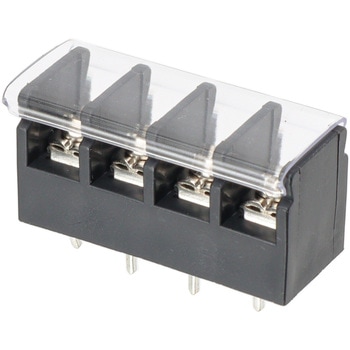

弱電端子台 TS-100シリーズ
さらにグレードアップしたワンタッチカバー付弱電端子台。
絶縁材料には耐電圧、電気絶縁に優れ、強靭性にとんだガラス繊維入PBT樹脂を使用。
PBT樹脂には難燃性グレードのUL94V-0を使用。
端子ねじは角座セルフアップねじを使用。
ワンタッチカバー付。
材質
絶縁台：PBT樹脂(黒色)
端子ねじ：炭素鋼(ニッケルめっき)
端子金具：黄銅
端子カバー：ポリカーボネート(透明)
端子ねじ：炭素鋼(ニッケルめっき)
端子金具：黄銅
端子カバー：ポリカーボネート(透明)

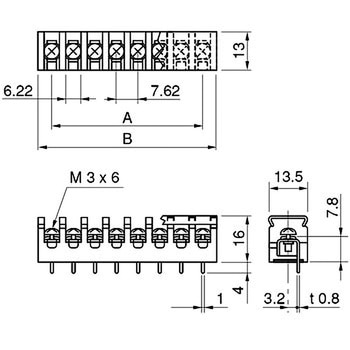

端子ねじM3×6(角座セルフアップねじ)金具プリント基板用使用湿度範囲45%～85%RH(ただし氷結または結露しないこと)使用温度範囲(℃)-30～80準拠規格JIS C 2811工業用端子台推奨ねじ締付トルク(N・m[kgf・cm])0.6～0.9絶縁抵抗(MΩ)充電時相互間、充電部接地間：DC500Vメガ500以上耐電圧(V/min)充電時相互間、充電部接地間：AC2000 異常なし(TS-171：AC2500 異常なし)定格絶縁電圧(V)250定格通電電流(A)10適合電線(mm2)1.25内容量1個
注意
※はんだ付作業は、はんだコテ温度270℃以下、5秒以内で行ってください。端子台 の新着商品
