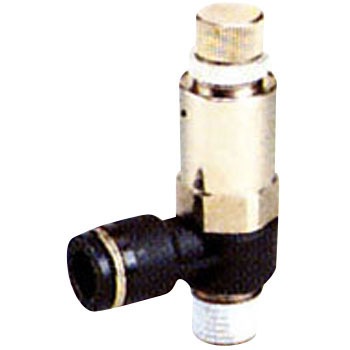

レギュレータエルボ

ワンタッチ継手内蔵型減圧弁
ネジ側から一次圧を導入すると減圧され継手側から流出
コンパクト設計でレイアウトが容易

用途ねじとチューブの接続設定圧力範囲(MPa)0.1～0.8 排気機構リリーフタイプ圧力計なし材質弁体スプリング・弁体・ロック爪/ステンレス、開放リング/ポリアセタール(POM)、チューブ/ポリウレタン又はナイロン、ガイドリング・金属本体・調圧ネジ・スプリング押え・ピストン/黄銅、無電解ニッケルメッキ、弾性体スリーブ・Oリング・Vパッキン/ニトリルゴム(NBR)、樹脂本体/ポリブチレンテレフタレート(PBT)、調圧スプリング/ピアノ線、ロックナット/アルミニウム形状エルボ取付方式ブラケット無し使用温度範囲(℃)0～60(凍結なきこと) 使用圧力範囲(MPa)0～0.9 精度(%)±5(フルスケール) 使用流体空気表示圧力範囲(MPa)0～0.8 設定圧力単位MPa 内容量1個

注意

※テーパーネジタイプのL1、L2寸法は、ねじ締付け後の参考寸法です。

お気に入りに追加

8件中 1～8件各品番毎の詳細は注文コードをクリックしてください

注文コード	品番選択解除 RVC4-01 RVC4-M5 RVC6-01 RVC6-02 RVC6-M5 RVC8-01 RVC8-02	寸法A(mm) 選択解除 2.9 7.8 11.3	寸法B(mm) 選択解除 max./48.7、min./44.6 max./60、min./56 max./64.8、min./60.8	寸法C(mm) 選択解除 11 11.6 14.9 17 18.1	寸法E(mm) 選択解除 15.4 17.5 21.4 23.5 25.5 26.9 28.4	寸法L1(mm) 選択解除 max./45.8、min./41.7 max./56、min./52 max./58.8、min./54.8	寸法L2(mm) 選択解除 7.6 8.4 10.5 10.7 11.7 12.2 13.2	寸法P1(Φmm) 選択解除 8 10 10.5 12.4 14.4	寸法P2(Φmm) 選択解除 10 14 17	寸法P3(Φmm) 選択解除 9.8 14.4 18.4	対辺H(mm) 選択解除 10 14 17	管接続口径選択解除 Φ4mm×M5×0.8 Φ4mm×R1/8 Φ6mm×M5×0.8 Φ6mm×R1/8 Φ6mm×R1/4 Φ8mm×R1/8 Φ8mm×R1/4	ねじの種類選択解除 M R	参考基準価格(税別)	出荷目安
87966681	RVC4-01	7.8	max./60、min./56	14.9	21.4	max./56、min./52	10.5	10	14	14.4	14	Φ4mm×R1/8	R	￥2,880	取扱い終了
87966697	RVC4-M5	2.9	max./48.7、min./44.6	11	15.4	max./45.8、min./41.7	7.6	8	10	9.8	10	Φ4mm×M5×0.8	M	￥2,500	取扱い終了
87966706	RVC6-01	7.8	max./60、min./56	17	23.5	max./56、min./52	10.7	12.4	14	14.4	14	Φ6mm×R1/8	R	￥3,080	取扱い終了
87966715	RVC6-02	11.3	max./64.8、min./60.8	17	25.5	max./58.8、min./54.8	12.2	12.4	17	18.4	17	Φ6mm×R1/4	R	￥3,350	取扱い終了
87966724	RVC6-M5	2.9	max./48.7、min./44.6	11.6	17.5	max./45.8、min./41.7	8.4	10.5	10	9.8	10	Φ6mm×M5×0.8	M	￥2,700	取扱い終了
87966733	RVC8-01	7.8	max./60、min./56	18.1	26.9	max./56、min./52	11.7	14.4	14	14.4	14	Φ8mm×R1/8	R	￥3,280	取扱い終了返品不可
35314815	RVC8-01	7.8	max./60、min./56	18.1	26.9	max./56、min./52	11.7	14.4	14	14.4	14	Φ8mm×R1/8	R	￥3,280	取扱い終了
87966742	RVC8-02	11.3	max./64.8、min./60.8	18.1	28.4	max./58.8、min./54.8	13.2	14.4	17	18.4	17	Φ8mm×R1/4	R	￥3,550	取扱い終了返品不可
