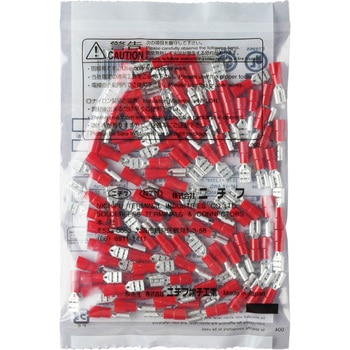

差込形接続端子 F形



差込形接続端子 F形 5.00 (2件の商品レビュー)

嵌合部が露出しております。
端子と絶縁体の間に銅パイプが入っていますが、その銅パイプの長さが端子筒部の長さとおなじです。
端子形状
差込形
特性
難燃
種類
差込型接続端子
幅(mm)
5
全長(mm)
19.5
仕様
RoHS指令の規制適合品
使用温度範囲(℃)
-40〜+75
寸法H(mm)
10.0
定格電圧(V)
300
材質(絶縁体)
ポリ塩化ビニル
難燃性
UL94V-0
材質(端子)
無酸素銅(電気すずめっき)
JIS規格取得
UL規格取得
CSA規格取得
RoHS指令
10物質対応
内容量
1箱(100個)
関連資料
メーカーカタログはこちら(128MByte)
注意
※銅線専用です。
※指定の適用圧着工具を使用ください。
※電線抱合範囲内でご使用ください。

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
4 件中 1 - 4 件
注文
コード

品番
電線抱合範囲(撚線)(mm2)
電線抱合範囲AWG(#)

適合
寸法D(Φmm)
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
出荷
関連
数量
37647741 TMEDV480509-F 0.75〜1.25 18〜16 手動工具/NH11、NH32、本体/NA10、NA3、ヘッド/N10 11、N3 11 4.1 オープン
¥1,090 1 ¥1,090
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37647757 TMEDV480809-F 0.75〜1.25 18〜16 手動工具/NH11、NH32、本体/NA10、NA3、ヘッド/N10 11、N3 11 4.1 オープン
¥1,090 1 ¥1,090
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37647766 TMEDV480520-F 2.0 14 本体/NH12、NA10、NA3、ヘッド/NH32、N10 12、N3 12 4.5 オープン
¥1,290 1 ¥1,290
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
37647775 TMEDV480820-F 2.0 14 本体/NH12、NA10、NA3、ヘッド/NH32、N10 12、N3 12 4.5 オープン
¥1,290 1 ¥1,290
平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





平均満足度: 5.00  総レビュー件数: 2商品レビューを投稿する 毎月抽選で1,000名様にプレゼントがあたる!

満足度: 5

用途: ファストンの代替品として

音響業界でしか使われていないのではないか?と思われしファストン端子の代替品として使用。
いや、別にファストンを買っても構わないのだが、専用の圧着プライヤーが1万円以上する。こちとらケーブルを作る事を生業としているのではないので、たかが工具にそんな額は払えない。
一方、ニチフの圧着端子ならHOZAN等から販売されている圧着プライヤーが使えるから改めて購入しなくても既に工具箱に入っている古い物を利用できる。これが最大の利点。
用途はスピコンと呼ばれるレセプタクルの配線だが、瞬間的には1000Wとかを普通に吐き出すアンプ出力を受け止める部位になるので、ここの嵌合次第では火を噴く事も。
でも流石はニチフ製品、ガタ緩みは微塵も無く安心して使える。
ただ、そんなに沢山は使わないから、50個のパックがあるとより嬉しいかな。

これは注文コード 37647766 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 [2019-01-16]

満足度: 5

用途: 乾燥機製造

乾燥機などトラッキング現象がでる使い方をされるユーザーがおられ対策として端子の先がビニールで覆われていないこのタイプにしてみました。
放熱性があり焦げなどの対策に寄与していると思うのでずっと使ってます

これは注文コード 37647775 についてのレビューです。 このレビューを評価してください: このレビューが参考になった。 株式会社RED WING JAPAN 様 [2018-04-19]
