クサビカラー 3ザグリ穴付タイプ

クサビカラー 3ザグリ穴付タイプ 岩田製作所 クサビカラー 3ザグリ穴付タイプ 岩田製作所 クサビカラー 3ザグリ穴付タイプ 岩田製作所 クサビカラー 3ザグリ穴付タイプ 岩田製作所 クサビカラー 3ザグリ穴付タイプ 岩田製作所 クサビカラー 3ザグリ穴付タイプ 岩田製作所 クサビカラー 3ザグリ穴付タイプ 岩田製作所

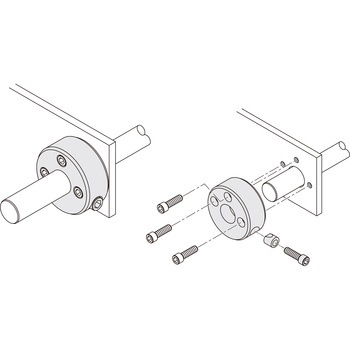

クサビでシャフトを押しつける構造のため、少ない力で締め付けが可能です。
作業性が良いので、頻繁に位置調整を繰り返す幅ガイドなどに最適です。
ザグリ穴により、ボルトの頭が突出しません。

種別クサビ RoHS指令(10物質対応)対応 内容量1個
注意

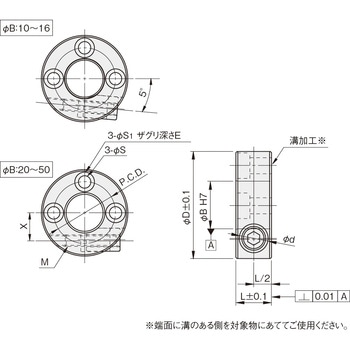

※端面に溝のある側を対象物にあててご使用ください。
お気に入りに追加
20件中 1~20件 各品番毎の詳細は注文コードをクリックしてください
注文コード
寸法E(mm)
寸法L(mm)
寸法P.C.D.(mm)
寸法S(Φmm)
寸法S1(Φmm)
寸法d(Φmm)
参考基準価格(税別) 販売価格(税別) 販売価格(税込) 出荷目安 数量
37750946 SCK1015CZ3
CADデータダウンロード

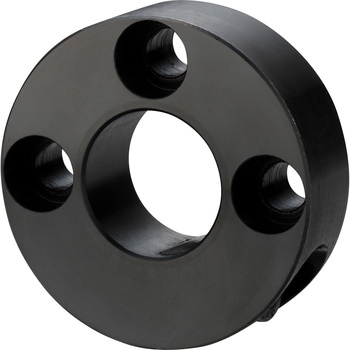

10 35 4 15 24 4.5 7.5 9.5 12.1 鉄(S45C)/黒染め
1,410
1,298
1,428 (税込)
翌々日出荷

返品不可
37750955 SCK1215CZ3
CADデータダウンロード
12 38 5 15 24 5.5 9 10.5 12.1 鉄(S45C)/黒染め
1,410
1,298
1,428 (税込)
翌々日出荷

返品不可
37750964 SCK1515CZ3
CADデータダウンロード
15 40 6 15 28 6.6 10.5 12 12.1 鉄(S45C)/黒染め
1,530
1,498
1,648 (税込)
翌々日出荷

返品不可
37750973 SCK1615CZ3
CADデータダウンロード
16 42 6 15 28 6.6 10.5 12 12.1 鉄(S45C)/黒染め
1,530
1,498
1,648 (税込)
翌々日出荷

返品不可
37750982 SCK2015CZ3
CADデータダウンロード
20 46 6 15 34 6.6 10.5 14 12.1 鉄(S45C)/黒染め
1,660
1,598
1,758 (税込)
翌々日出荷

返品不可
37750991 SCK2515CZ3
CADデータダウンロード
25 50 6 15 38 6.6 10.5 16.5 12.1 鉄(S45C)/黒染め
1,780
1,698
1,868 (税込)
翌々日出荷

返品不可
37751007 SCK3015CZ3
CADデータダウンロード
30 56 6 15 44 6.6 10.5 19 12.1 鉄(S45C)/黒染め
1,890
1,888
2,077 (税込)
翌々日出荷

返品不可
37751016 SCK3520CZ3
CADデータダウンロード
35 65 6 20 48 6.6 10.5 22.5 14.1 鉄(S45C)/黒染め
2,140
2,098
2,308 (税込)
翌々日出荷

返品不可
37751025 SCK4020CZ3
CADデータダウンロード
40 70 6 20 56 6.6 10.5 25 14.1 鉄(S45C)/黒染め
2,330
2,298
2,528 (税込)
翌々日出荷

返品不可
37751034 SCK5020CZ3
CADデータダウンロード
50 85 6 20 68 6.6 10.5 29.5 14.1 鉄(S45C)/黒染め
2,930
2,898
3,188 (税込)
翌々日出荷

返品不可
37751043 SCK1015SZ3
CADデータダウンロード

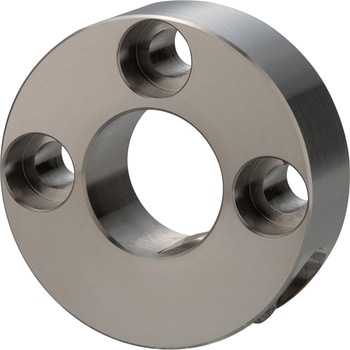

10 35 4 15 24 4.5 7.5 9.5 12.1 ステンレス(SUS304)
2,140
2,098
2,308 (税込)
翌々日出荷

返品不可
37751052 SCK1215SZ3
CADデータダウンロード
12 38 5 15 24 5.5 9 10.5 12.1 ステンレス(SUS304)
2,140
2,098
2,308 (税込)
翌々日出荷

返品不可
37751061 SCK1515SZ3
CADデータダウンロード
15 40 6 15 28 6.6 10.5 12 12.1 ステンレス(SUS304)
2,260
2,198
2,418 (税込)
翌々日出荷

返品不可
37751077 SCK1615SZ3
CADデータダウンロード
16 42 6 15 28 6.6 10.5 12 12.1 ステンレス(SUS304)
2,260
2,198
2,418 (税込)
翌々日出荷

返品不可
37751086 SCK2015SZ3
CADデータダウンロード
20 46 6 15 34 6.6 10.5 14 12.1 ステンレス(SUS304)
2,630
2,498
2,748 (税込)
翌々日出荷

返品不可
37751095 SCK2515SZ3
CADデータダウンロード
25 50 6 15 38 6.6 10.5 16.5 12.1 ステンレス(SUS304)
2,880
2,798
3,078 (税込)
翌々日出荷

返品不可
37751104 SCK3015SZ3
CADデータダウンロード
30 56 6 15 44 6.6 10.5 19 12.1 ステンレス(SUS304)
3,360
3,298
3,628 (税込)
翌々日出荷

返品不可
37751113 SCK3520SZ3
CADデータダウンロード
35 65 6 20 48 6.6 10.5 22.5 14.1 ステンレス(SUS304)
3,980
3,698
4,068 (税込)
翌々日出荷

返品不可
37751122 SCK4020SZ3
CADデータダウンロード
40 70 6 20 56 6.6 10.5 25 14.1 ステンレス(SUS304)
5,070
4,898
5,388 (税込)
翌々日出荷

返品不可
37751131 SCK5020SZ3
CADデータダウンロード
50 85 6 20 68 6.6 10.5 29.5 14.1 ステンレス(SUS304)
6,420
5,998
6,598 (税込)
翌々日出荷

返品不可
