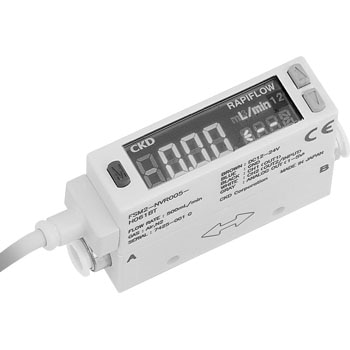

ラピフローFSM2シリーズ 表示分離型・表示一体型

取付

[方向]縦・横自在、[導入直管部]不要

保護構造

IEC規格 IP40相当

精度

[保障範囲]3〜100%F.S.、[圧力特性]±5%F.S.以内(樹脂ボディ、アルミボディ：-0.09〜0.7MPa、ステンレスボディ：-0.09〜1.0MPa、ただし2次側大気開放基準)、[温度特性]±0.2%F.C./℃以内(15〜35℃、ただし25℃基準)

再現性

±1%F.S.以内(繰返し精度)

アナログ出力

1〜5V電圧出力1点(接続負荷インピーダンス50kΩ以上)

機能

流量表示、流量表示ピークホールド、スイッチ出力、アナログ出力 他

応答時間

50ms以下

使用温湿度範囲

0〜50℃、90%RH以下

直線性

±3%F.S.以内(2次側大気開放、25度)(表示・アナログ出力)

保護回路

電源逆接続保護、スイッチ出力逆接続保護、スイッチ出力負荷短絡保護

最低使用圧力(MPa)

-0.09

EMC規格

適合品

使用流体温度(℃)

0〜50(結露なきこと)

適合流体

清浄空気(JIS B 8392-1：2003-1.1.1〜5.6.2)、圧縮空気(JIS B 8392-1：2003-1.1.1〜1.6.2)、窒素ガス

リード線

Φ3.7 AWG26相当×5芯(コネクタ接続)、絶縁体外径Φ1.0

スイッチ出力

出力2点(NPNオープンコレクタ出力、50mA以下、電圧降下2.4V以下)

消費電流

50mA以下

内容量

1個
