ユニバーサルメスエルボ KQ2VF (シール剤なし) インチサイズ

ユニバーサルメスエルボ KQ2VF (シール剤なし) インチサイズ - SMC

ユニバーサルメスエルボ KQ2VF (シール剤なし) インチサイズ - SMC

ねじ規格: 取付部：ANSI/ASME1.20.1(NPTねじ)、JIS B0208(ユニファイ細目ねじ)
ナット部：JIS B0208(ユニファイ細目ねじ)

用途: めねじおよびおねじ、どちらからでも同一方向および90度方向の分岐に使用、多連接続も可能
形状: ユニバーサルメスエルボ
使用流体: 空気、水
ねじの種類: NPT
色: ボディー：白色系、リリースブッシュ：オレンジ
シール方式: 【おねじ】(-)シール剤なし
使用圧力範囲: -100kPa～1MPa
保証耐圧力(MPa): 3
周囲温度および使用流体温度(℃): -5～60、水の場合：0～40(凍結なきこと)
内容量: 1袋(10個)

注意

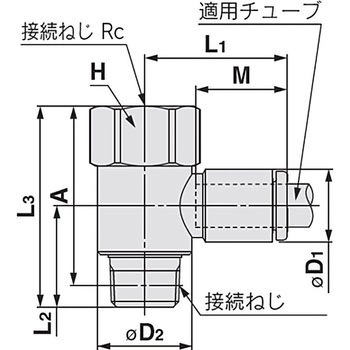

※寸法AはNPTねじのねじ込み後の参考寸法
※寸法ΦD1は最大径を意味します。

24種類すべて表示中

注文コード

品番

寸法A(mm)

寸法D1(Φmm)

寸法D2(Φmm)

寸法L1(mm)

寸法L2(mm)

寸法L3(mm)

寸法M(mm)

六角対辺H(mm)

適合チューブ外径(inch)

管接続口径

接続ねじ

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

KQ2VF01-34A

CADデータダウンロード

25.3

7.1

13.4

19.3

14.4

28.5

13.3

14.29

1/8

1/8

NPT1/8

￥5,940

￥5,298

￥5,828(税込)

9日以内出荷

返品不可

KQ2VF01-34N

CADデータダウンロード

25.3

7.1

13.4

19.3

14.4

28.5

13.3

14.29

1/8

1/8

NPT1/8

￥6,270

￥5,598

￥6,158(税込)

9日以内出荷

返品不可

KQ2VF03-34A

CADデータダウンロード

25.3

8.2

13.4

19.3

14.4

28.5

13.3

14.29

5/32

1/8

NPT1/8

￥5,940

￥5,298

￥5,828(税込)

9日以内出荷

返品不可

KQ2VF03-34N

CADデータダウンロード

25.3

8.2

13.4

19.3

14.4

28.5

13.3

14.29

5/32

1/8

NPT1/8

￥6,270

￥5,598

￥6,158(税込)

9日以内出荷

返品不可

KQ2VF05-34A

CADデータダウンロード

25.3

9.1

13.4

19.6

14.4

28.5

13.3

14.29

3/16

1/8

NPT1/8

￥5,940

￥5,298

￥5,828(税込)

9日以内出荷

返品不可

KQ2VF05-34N

CADデータダウンロード

25.3

9.1

13.4

19.6

14.4

28.5

13.3

14.29

3/16

1/8

NPT1/8

￥6,270

￥5,598

￥6,158(税込)

9日以内出荷

返品不可

KQ2VF07-34A

CADデータダウンロード

25.3

11.1

13.4

20.6

14.4

28.5

13.3

14.29

1/4

1/8

NPT1/8

￥6,160

￥5,398

￥5,938(税込)

9日以内出荷

返品不可

KQ2VF07-34N

CADデータダウンロード

25.3

11.1

13.4

20.6

14.4

28.5

13.3

14.29

1/4

1/8

NPT1/8

￥6,490

￥5,598

￥6,158(税込)

9日以内出荷

返品不可

KQ2VF07-35A

CADデータダウンロード

33.5

11.1

17.6

21.3

19.4

37.9

13.3

17.46

1/4

1/4

NPT1/4

￥6,820

￥5,998

￥6,598(税込)

9日以内出荷

返品不可

KQ2VF07-35N

CADデータダウンロード

33.5

11.1

17.6

21.3

19.4

37.9

13.3

17.46

1/4

1/4

NPT1/4

￥7,370

￥6,298

￥6,928(税込)

9日以内出荷

返品不可

KQ2VF09-34A

CADデータダウンロード

26.8

13.2

17.6

23.5

15.5

30

14.2

17.46

5/16

1/8

NPT1/8

￥7,480

￥6,598

￥7,258(税込)

9日以内出荷

返品不可

KQ2VF09-34N

CADデータダウンロード

26.8

13.2

17.6

23.5

15.5

30

14.2

17.46

5/16

1/8

NPT1/8

￥7,810

￥6,798

￥7,478(税込)

9日以内出荷

返品不可

KQ2VF09-35A

CADデータダウンロード

33.5

13.2

17.6

23.5

18.9

37.9

14.2

17.46

5/16

1/4

NPT1/4

￥7,480

￥6,598

￥7,258(税込)

9日以内出荷

返品不可

KQ2VF09-35N

CADデータダウンロード

33.5

13.2

17.6

23.5

18.9

37.9

14.2

17.46

5/16

1/4

NPT1/4

￥8,030

￥6,698

￥7,368(税込)

9日以内出荷

返品不可

KQ2VF09-36A

CADデータダウンロード

39.3

13.2

25.2

24.9

24

44

14.2

22.23

5/16

3/8

NPT3/8

￥10,120

￥8,698

￥9,568(税込)

9日以内出荷

返品不可

KQ2VF09-36N

CADデータダウンロード

39.3

13.2

25.2

24.9

24

44

14.2

22.23

5/16

3/8

NPT3/8

￥11,000

￥9,598

￥10,558(税込)

9日以内出荷

返品不可

KQ2VF11-35A

CADデータダウンロード

35.9

15.4

20.6

25.8

20.7

40.3

15.6

22.23

3/8

1/4

NPT1/4

￥8,880

￥7,698

￥8,468(税込)

9日以内出荷

返品不可

KQ2VF11-35N

CADデータダウンロード

35.9

15.4

20.6

25.8

20.7

40.3

15.6

22.23

3/8

1/4

NPT1/4

￥9,540

￥8,198

￥9,018(税込)

9日以内出荷

返品不可

KQ2VF11-36A

CADデータダウンロード

39.3

15.4

25.2

26.3

23.2

44

15.6

22.23

3/8

3/8

NPT3/8

￥10,340

￥8,898

￥9,788(税込)

9日以内出荷

返品不可

KQ2VF11-36N

CADデータダウンロード

39.3

15.4

25.2

26.3

23.2

44

15.6

22.23

3/8

3/8

NPT3/8

￥11,220

￥9,598

￥10,558(税込)

9日以内出荷

返品不可

KQ2VF13-36A

CADデータダウンロード

36

19.3

27

30.5

21.2

40.7

17

25.4

1/2

3/8

NPT3/8

￥10,560

￥8,898

￥9,788(税込)

9日以内出荷

返品不可

KQ2VF13-36N

CADデータダウンロード

36

19.3

27

30.5

21.2

40.7

17

25.4

1/2

3/8

NPT3/8

￥11,440

￥9,898

￥10,888(税込)

9日以内出荷

返品不可

KQ2VF13-37A

CADデータダウンロード

42.5

19.3

27

30.5

24.4

48.9

17

25.4

1/2

1/2

NPT1/2

￥11,880

￥9,998

￥10,998(税込)

9日以内出荷

返品不可

KQ2VF13-37N

CADデータダウンロード

42.5

19.3

27

30.5

24.4

48.9

17

25.4

1/2

1/2

NPT1/2

￥13,310

￥11,980

￥13,178(税込)

9日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
