スターフレックスカップリング(キー・止めねじタイプ)

Name: スターフレックスカップリング(キー・止めねじタイプ)
Brand: 三木プーリ

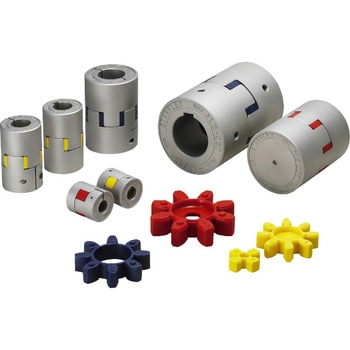

2個のハブの間にエレメントと呼ばれる緩衝材を挟み込んだシンプルな構造のジョーカップリングで、2種類の硬度と2種類のはめ合いの3種類のエレメントと、下穴品を含めた3種類のハブからお選びいただけます。
高伝達トルク
エレメントにポリウレタンエラストマーを採用。そのため伝達トルクは従来のジョーカップリングの2倍以上です。
ノーバックラッシ
エレメントに予備圧縮がかかる設計になっているためノーバックラッシでの使用が可能です(Y・Rタイプ)
振動・衝撃を吸収
ゴムの弾性力を持ったポリウレタンエラストマーによって動力を伝達。
振動・衝撃性の吸収性に優れています。
RoSH指令に適合

種類ジョータイプ許容偏角(°)1材質(本体)アルミ合金材質(エレメント)ポリウレタンエラストマー材質(ねじ部)構造用合金鋼材質(ハブ)アルミ合金締結タイプキー止めねじ内容量1個

8種類すべて表示中

注文コード

品番

軸穴径d1(Φmm)

軸穴径d2(Φmm)

外径D(Φmm)

全長L(mm)

最高回転数(min^-1[r.p.m])

許容トルク(N・m)

許容偏心(mm)

軸方向変位(mm)

エレメント型式

サイズ

慣性モーメント(kg・m²)

質量(kg)

常用トルク(N・m)

寸法C(mm)

寸法E(mm)

寸法L1(mm)

寸法L2(mm)

寸法S(mm)

静的ねじりばね定数(N・m/rad)

半径方向ばね定数(N/mm)

参考基準価格 (税別)	販売価格(税別)	販売価格(税込)

出荷目安

数量

47418917

ALS-030-R-12H-12H

15900

0.1

0～+1

Rタイプ

ALS-030

6.25×10^-6

0.047

12.5

5.5

1.5

136

650

￥4,340

￥3,298

￥3,628(税込)

10日以内出荷

返品不可

47418926

ALS-030-R-14H-14H

15900

0.1

0～+1

Rタイプ

ALS-030

6.25×10^-6

0.047

12.5

5.5

1.5

136

650

￥4,340

￥3,298

￥3,628(税込)

11日以内出荷

返品不可

47418935

ALS-030-Y-12H-12H

15900

0.15

0～+1

Yタイプ

ALS-030

6.25×10^-6

0.047

7.5

5.5

1.5

330

￥4,340

￥3,298

￥3,628(税込)

11日以内出荷

返品不可

47418944

ALS-030-Y-14H-14H

15900

0.15

0～+1

Yタイプ

ALS-030

6.25×10^-6

0.047

7.5

5.5

1.5

330

￥4,340

￥3,298

￥3,628(税込)

11日以内出荷

返品不可

47418953

ALS-055-R-16H-16H

8700

120

0.1

0～+1.4

Rタイプ

ALS-055

1.66×10^-4

0.35

2000

1350

￥7,580

￥5,798

￥6,378(税込)

11日以内出荷

返品不可

47418962

ALS-055-Y-16H-16H

8700

0.15

0～+1.4

Yタイプ

ALS-055

1.66×10^-4

0.35

1400

1160

￥7,580

￥5,798

￥6,378(税込)

11日以内出荷

返品不可

47418971

ALS-065-R-35H-35H

7400

320

0.1

0～+1.5

Rタイプ

ALS-065

3.57×10^-4

0.51

160

17.5

2.5

3100

1400

￥12,000

￥8,998

￥9,898(税込)

11日以内出荷

返品不可

47418987

ALS-065-Y-35H-35H

7400

190

0.15

0～+1.5

Yタイプ

ALS-065

3.57×10^-4

0.51

17.5

2.5

2100

1200

￥12,000

￥8,998

￥9,898(税込)

11日以内出荷

返品不可

各品番毎の詳細は注文コードをクリックしてください
