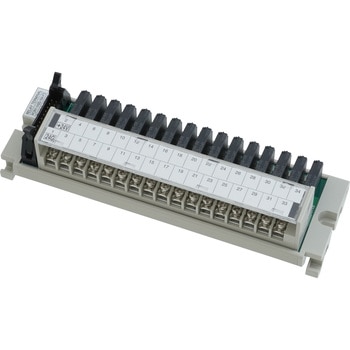

16点式リレーターミナル
負荷用途、使用する目的に応じてパワーリレーとSSR(ソリッドステートリレー)が選択できる超小型16点出力専用リレーターミナルです。
POWER表示、銅さ表示LED(赤)付です。サージ吸収ダイオード付です。DINレール、直付け兼用タイプです。
取付方式DINレール/直付け
結線方式ネジ
端子ねじM3×8
端子間ピッチ(mm)7.62
材質【端子台】PPE(グレー)、【中間ケース】PVC(グレー)、【側板】PPE(グレー)、【基盤】ガラスエポキシ
定格入力電圧(V)DC24
適合電線(mm2)最大1.25
絶縁抵抗(MΩ)100以上(DC500メガにて)
使用周囲温度(℃)-25～+55(ただし氷結、結露なき事)
締付トルク(N・m)1.2
使用周囲湿度35～85%RH
動作時間(ms)10以下
コモン仕様コモン数/16点独立コモン、コネクタ側/NPN仕様(+コモン)
復帰時間(ms)10以下
端子数34P
内容量1個
