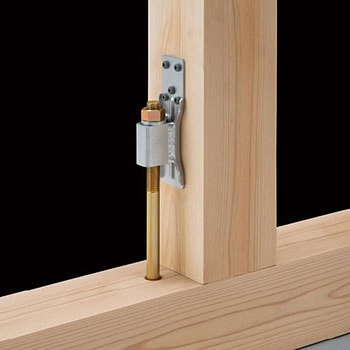

プルースホールダウン

(1件のレビュー)

本体・ビス・専用座金の全てにおいてクロムフリーを実現し、環境に配慮した製品となっております。
アンカーボルトのクリアランスは、PRH-25で金物取付面から18.7mm～34.5mmまで、PRH-40で17.5mm～33.8mmまで対応しています。
PRH-25はビス5本で25.3kNまで、PRH-40はビス10本で40.3kNまで対応できます。

使用方法

(1)土台部のアンカーボルト(M16)や上下階の両引きボルト(M16)等に本体を通します。
(2)付属のビスで本体を柱に取付けます。
(3)付属の専用座金を入れ、ナットで締付けます。

用途土台・基礎と柱の緊結、横架材と柱の緊結、上下階の柱相互の緊結に。材質(背板/専用座金)JIS G 3101 SS400、(筒)JIS G 3131 SPHC 表面処理プロイズ処理 RoHS指令(10物質対応)対応試験機関ハウスプラス確認検査(株)/性能試験(HP14-KT028/HP13-KT092) 内容量1セット

注意

※必ず付属の専用ビス、専用座金を使用して接合してください。
※ビス接合用の四角ビット(#3)は別売品です。
※本製品以上の耐力を有するアンカーボルトをご使用ください。また、運用耐力は本製品の耐力に準じます。
※耐力37.0kN越から40.3kN以下は「高耐力フレックスアンカーボルト」をご使用ください。
※37.0kN超の引抜きのかかる上下階の柱相互の緊結には「高耐力フレックス両引きボルト」をご使用ください。
※「高耐力フレックスアンカーボルト」および「高耐力フレックス両引きボルト」を使用する場合、ナットは必ずアンカーボルトおよび両引きボルトに付属されている8Tナットをご使用ください。

お気に入りに追加

2件中 1～2件各品番毎の詳細は注文コードをクリックしてください

商品画像	注文コード	品番選択解除 PRH-25 PRH-40	付属品選択解除ビスYPR-85(グレー)×5本、専用座金×1枚ビスYPR-85(グレー)×10本、専用座金×1枚	参考基準価格(税別)	通常価格(税別)	販売価格(税別)	販売価格(税込)	出荷目安	数量
	09331656	PRH-25	ビスYPR-85(グレー)×5本、専用座金×1枚	￥780	￥439	￥439	￥483 （税込）	当日出荷
	09331665	PRH-40	ビスYPR-85(グレー)×10本、専用座金×1枚	￥1,180	￥619	￥619	￥681 （税込）	当日出荷
