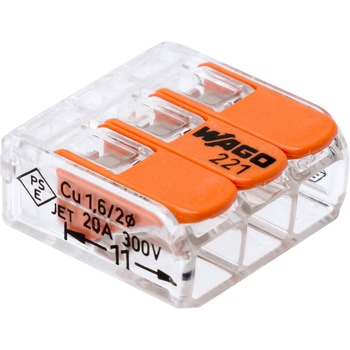

ワンタッチコネクターWFRシリーズ
ケージクランプ(R)スプリング方式採用の新機構。
透明ハウジングで安心・安全。
単線、より線、ストランド線の混在使用OK。
ソフトなレバー操作でワンタッチ結線。
PSEマーク取得製品。
屋内配線用途の他、一般電気工作などの配線に使用OK。
- 用途
- ジョイントボックスに。ダウンライト・照明器具に。換気扇・送風機に。盤内中継用に。
- 材質
- 導電部/電気銅・スズメッキ、操作レバー/耐熱性PBT(ガラス入り)
- 色
- 本体/透明、レバー/オレンジ
- 種類
- 差込形電線コネクタ
- 適合規格
- 特定電気用品適合マーク(PSE)、認定検査機関名(JET)、RoHS対応品
- 定格電圧(V)
- 【JIS適合】450、【電気用品適合】300
- 材質(ハウジング)
- 耐熱性ポリカーボネート
- 材質(スプリング)
- ステンレス鋼
注意
※指を挟まれないようにご注意下さい。※差し込みが不十分だと導通不良や発熱の恐れがあります。
全9種類を絞り込む
差込み線数(本)
定格電流(A)
引出し線長さ(mm)
内容量
商品豆知識
圧着端子 / 圧着スリーブ / 絶縁キャップ の新着商品
カテゴリ
商品レビュー
対象商品 : 55547083
2026-09-01
用途: 自作測定機器に使用
Wifi経由でコンセントの電源をリレーでON/OFFする際に使用したが、端子台を使うほどでもなかったのでこちらにした。なんといっても取付、取り外しが簡単。
2026-08-10
用途: 配線工事
農・林・水産業
差し込みタイプと違って安定性に不安を持っていたが、固定力が半端無く強力で驚いた。撚り線にも対応しているので端子上げの手間が省けて大変良いと思う。
2026-07-02
用途: 制御装置の内部配線
製造業
手軽に結線できるので便利です。特に径が異なる電線を繋ぐときに重宝しています。
対象商品 : 55547074
2026-02-05
用途: 配線を変えやすい場所に
その他業種
普通ならCEを使って配線を組みますが、すぐに配線を組み直したくなりそうな時に使っています。ちゃんと差し込んでいるかわかりやすく、より線の配線をし直すのも楽なので在庫は必ず残すようにします。
2人が参考にしています
2026-01-14
用途: 電気工事
建設業・工事業
圧着端子やペンチ不要で単線とより線の接続に非常に便利。
1人が参考にしています
2025-07-18
用途: ドアホン取付時
今時のドアホンは通信線使用なのに、古い家などはより線で配線されている事もあり、そのようなときには本商品が活躍します。
3人が参考にしています
2025-09-08
用途: リード線配線とりまとめ
テスター棒当てられるのがいい。
指を挟まないように閉じるとき注意。
1人が参考にしています
