差込形電線コネクタとは、被覆を剥いた電線を差し込んで接続を行う器具。銅線などの電気配線の接続を簡易に行うことができ、配線同士をより合わせたり、半田付けする手間を省くことができます。また、接続後の絶縁作業も不要となっており、絶縁テープで接続部を保護する必要もありません。一部の製品では単線とより線のどちらでも接続可能です。また、固定方法についても違いがあり、差し込むだけで固定できるものと、レバー操作によって固定するものとがあります。

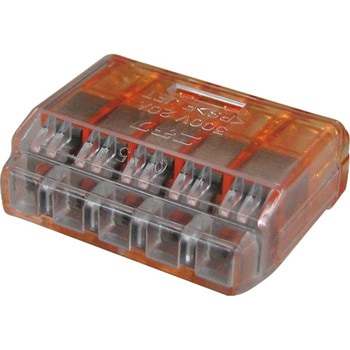

ケージクランプ(R)スプリング方式採用の新機構。
透明ハウジングで安心・安全。
単線、より線、ストランド線の混在使用OK。
ソフトなレバー操作でワンタッチ結線。
PSEマーク取得製品。
屋内配線用途の他、一般電気工作などの配線に使用OK。
用途ジョイントボックスに。ダウンライト・照明器具に。換気扇・送風機に。盤内中継用に。
種類差込形電線コネクタ
定格電圧(V)【JIS適合】450、【電気用品適合】300
材質導電部/電気銅・スズメッキ、操作レバー/耐熱性PBT(ガラス入り)
材質(スプリング)ステンレス鋼
材質(ハウジング)耐熱性ポリカーボネート
色本体/透明、レバー/オレンジ
適合規格特定電気用品適合マーク(PSE)、認定検査機関名(JET)、RoHS対応品
電線被覆を剥ぎ、コネクタに差し込むだけで接続できます。
適合電線範囲 単線(mm)(銅)1.6、2.0
単線/より線をレバー操作でワンタッチ結線!
ケージクランプスプリング採用の新機構。
単線・より線混在使用OK
レバー操作でワンタッチ結線!
用途各種電源、盤内中継、ジョイントBOX、ダウンライトなど
種類差込形電線コネクタ
定格電圧(V)300/400
定格電流(A)20/32
材質導電部/電気銅スズメッキ操作レバー/耐熱性66ナイロン(ガラス入り)
材質(スプリング)ステンレス鋼
材質(ハウジング)耐熱性66ナイロン
色本体/グレーレバー/オレンジ
引出し線長さ(mm)10
適合規格特定電気用品適合マーク(PSE)、認定検査機関名(JET)、RoHS対応品
適合電線【特定電気用品】単線(銅)Φ1.6・Φ2.0mm【一般用途】単線(銅)/Φ0.65～Φ2.0IV7本より線/0.08～2.5(3.5※)mm2より線/0.08～4.0※mm2※電線の種類、使用条件等により使用できない場合があります。
定格32A/400V
適合電線単線(銅)Φ0.65～2.0/IV7本より線0.08～2.5(3.5)mm2/より線0.08～4.0mm2
従来工法の面倒なテーピング作業や、圧着作業不要。 電線被覆を剥ぎコネクタに挿入するだけ。
消防庁告示第11号に定める15分後に380℃に達する耐熱試験に合格。
定評の「2点接触」スプリング構造を採用。
種類差込形電線コネクタ
特性耐熱
定格電流(A)5
定格電圧(V)100
材質(本体)液晶ポリマ
材質(コンタクト)銅合金
電線抱合範囲(単線)(mm)0.9～1.2
超小型でスペースをとらない
確認窓により電線被覆むき長さが適正か確認可能
黒色印字で技術データが見やすい
透明度の高いハウジングにより、目視確認しやすい
単線の被覆をむき、差し込むだけの簡単結線
電線が差し込みやすく、抜けにくい
内線規程記載工法1/公共建築工事標準仕様書(電気設備工事編)記載工法
長さ(mm)12～14
種類差込形電線コネクタ
定格電圧(V)(PSE適合)300 20A/(JIS適合)450 32A
被覆最大外径(Φmm)4.2
適合電線径(Φmm)(PSE適合/単線・銅)1.6、2.0/(JIS適合/単線・銅)0.8～2.0
RoHS指令(10物質対応)対応
再生紙使用マーク適合
単線/より線をワンタッチで中継できるコネクター!
用途仮設工事や照明配線などに最適です。
定格電流(A)20/24
引出し線長さ(mm)9～11
材質導電部/電気銅スズメッキ
種類差込形電線コネクタ
適合規格特定電気用品適合マーク(PSE)、認定検査機関名(JET)、RoHS対応品
材質(ハウジング)耐熱性66ナイロン
連続使用温度(℃)(最高)105
材質(スプリング)ステンレス鋼
こんなお得な商品も！
ワンタッチコネクター
モノタロウ
￥4,990
税込￥5,489
心線の絶縁被膜をはぎ取ることなくそのまま接続できるため接続作業時間を大幅に短縮することが可能です。
コネクタには防湿用混和剤が入っており、絶縁・防食・防湿効果があります。
用途通信・信号用メタルケーブルの接続・分岐
種類差込形電線コネクタ
差込み線数(本)2
定格電流(A)0.1
適合工具E9J
種類差込形電線コネクタ
定格電圧(V)300/400
定格電流(A)20/32
引出し線長さ(mm)10
材質導電部/電気銅スズメッキ操作レバー/耐熱性66ナイロン(ガラス入り)
材質(スプリング)ステンレス鋼
材質(ハウジング)耐熱性66ナイロン
色本体/グレーレバー/オレンジ
適合規格特定電気用品適合マーク(PSE)、認定検査機関名(JET)、RoHS対応品
適合電線【特定電気用品】単線(銅)Φ1.6・Φ2.0mm【一般用途】単線(銅)/Φ0.65～Φ2.0IV7本より線/0.08～2.5(3.5※)mm2より線/0.08～4.0※mm2※電線の種類、使用条件等により使用できない場合があります。
定格電圧(V)300(電気用品適合)、450(JIS適合)
定格電流(A)30(電気用品適合)、41(JIS適合)
適合電線範囲 単線(mm)単線(銅)Φ1.6、Φ2.0、Φ2.6
ケージクランプ・スプリング採用の新機構!
単線・より線の混在使用OK!
レバー操作でワンタッチ結線!
種類差込形電線コネクタ
定格電圧(V)400
定格電流(A)32
材質スプリング ： ステンレス鋼導電部 ： 電気銅、スズメッキハウジング ： 耐熱性66ナイロン操作レバー ： 耐熱性66ナイロン(ガラス入り)
適合電線単線Φ0.65～2.0mm、より線0.08～4.0mm2、7本より線～2.5mm2、むき出し長さ10mm
独自の2点接触スプリング構造です。透明カバーで結線が目視で確認できます。JISC2813(屋内配線用差込形電線コネクタ)適合品。
用途屋内配線に使用する差込形電線コネクタです。
種類差込形電線コネクタ
定格電圧(V)300
定格電流(A)20
材質(ハウジング)ポリカーボネイト
材質(スプリング)ステンレス鋼
材質(導電板)無酸素銅(すずめっき)
仕様ISO9001認証取得工場製
使用温度範囲(℃)125
適合電線径(Φmm)1.6、2
質量(g/パック)40
質量(g)40
動画あり
差し込みが見える・見やすい・はっきり見える!!差し込むだけで、確実にジョイント。
圧着作業一切不要。銅線を差込むだけで接続完了。
電線の取り外しができ、接続変更も簡単。
個人差の出ない安定した接続作業。
用途屋内配線・ジョイントボックス内での電線接続に。
種類差込形電線コネクタ
定格電圧(V)300
定格電流(A)20
規格JIS C 2813 屋内配線用電線コネクタ適合品国土交通省電気設備工事共通仕様書記載住宅・都市整備公団工事共通仕様書記載内線規定記載工法電気用品安全法許可品(社)全関東電気工事協会優良機材推奨認定品全日電工連推奨品第55号
材質本体ケース/ポリカーボネート(難燃グレード UL94 V-2)圧接スプリング/ステンレス鋼(熱処理)導線部/銅(すずメッキ)
適合電線径(Φmm)(銅単線)1.2、1.6、2.0
従来工法の面倒なテーピング作業や、圧着作業不要。 電線被覆を剥ぎコネクタに挿入するだけ。
定評の「2点接触」スプリング構造を採用。
種類差込形電線コネクタ
定格電流(A)5
定格電圧(V)100
材質(コンタクト)銅合金
材質(本体)ポリカーボネイト
2段型の形状ハウジングを採用!
用途屋内配線電気工事、VVFケーブルの接続に。
種類差込形電線コネクタ
定格電圧(V)300
定格電流(A)20
材質(スプリング) ステンレス鋼(導電部)電気銅、スズメッキ(ハウジング)(絶縁カバー)耐熱性66ナイロン
適合規格特定電気用品適合マーク(PSE)、認定検査機関名(JET)、RoHS対応品
材質(ハウジング)耐熱性ポリカーボネート
引出し線長さ(mm)12～13
適合電線単線(銅)Φ1.2mm、Φ1.6mm、Φ2.0mm
材質(スプリング)ステンレス鋼
適合電線範囲 単線(mm)Φ1.6～2.0
電線むき長さ(mm)12～13
複数のコードが接続できる端子です。
種類差込形電線コネクタ
定格電圧(V)300
定格電流(A)20
適合ケーブル(Φmm)単線1.6、2.0
2段型ハウジング
定格電流(A)20
定格電圧(V)300
適合電気用品
材質スプリング：ステンレス鋼、導電部：電気銅、スズメッキ、ハウジング：耐熱性ポリカーボネート、絶縁カバー：耐熱性66ナイロン
長さ(mm)むき出し：12～13
適合電線径(Φmm)単線(銅)：1.2、16、2.0
RoHS指令(10物質対応)対応
動画あり
配線材の被膜をはぎ取ることなく切りっぱなしの電線をそのまま接続する事が出来ます。
作業時間を短縮出来ます。コネクタには防湿剤が入っていますので絶縁・防食・防湿効果があります。
用途通信・信号用メタルケーブルの接続・分岐等に
接続直線
色黄
適合外径(Φmm)1.52
材質(ボディ)ポリカーボネート
1パック(100個)
￥4,990
税込￥5,489
当日出荷
より線/より線仕様。
仮設工事や照明配線等に最適です。
PSEマーク適合
種類差込形電線コネクタ
定格電圧(V)400
定格電流(A)20
長さ(mm)(むき出し)9～11
適合電線より線0.5～2.5mm2
1パック(10個)
￥2,190
税込￥2,409
当日出荷
差し込むだけで結線完了「差込み式」電線コネクター。
圧着工具が入らない狭い場所でも結線が可能!
〈PS〉E規格適合品。
屋内用。
種類差込形電線コネクタ
定格電圧(V)300
定格電流(A)15
適合電線範囲 単線(mm)VVF，EM-EEF 1.6又は2.0
電線むき長さ(mm)11(標準)
電線を二つのバネで保持・信頼性抜群。
電線と電動部との接触面積が大きい。
一目で分かるサイズ別色分け。
耐熱性ポリカーボネイト(120度)採用。
自己消火性(UL94-v2)。
種類差込形電線コネクタ
定格電圧(V)300
定格電流(A)20
規格JISC2813(屋内配線用・ボックス内使用型)適合品国土交通省電気設備工事共通仕様書記載都市基盤整備公団工事共通仕様書記載全日電工連推奨品(社)全関協推奨品内線規定記載<PS>Eマーク適合
適合規格PSE、認定検査機関名(JET)
適合電線径(Φmm)1.6、2.0(銅/単線)
特性耐熱
1袋(10個)
￥129
税込￥142
当日出荷
屋内配線・機器内配線の接続分岐に圧着も絶縁テープもいらない!
線を揃えて指先でねじ込むだけで、均一で完全な結線と絶縁ができるためテーピング、圧着手間、スリーブなど特殊工具は不要
耐熱、難燃、耐衝撃に優れたポリプロピレン樹脂のシェルはすべての化学薬品、オイルの影響をうけない
断面が四角のノンスリップリングが、からまわりすることなくワイヤに食い込み、永久的な接続をする。また振動や温度変化によるゆるみ、脱落がない
配線の変更や誤配線の時も取り外しが容易で再使用できる
単線(0.6～2.6Φmm)、撚線(0.3～14mm2)両用。併用もOK
用途照明器具、エアコン、冷凍機、換気扇、制御盤、記電盤、屋内外照明装置、各種警報装置、その他電機機器全般
種類ねじ込み式電線コネクタ
定格電圧(V)300
仕様屋内用
使用温度範囲(℃)105Max
適合規格UL規格・CSA規格取得
特性耐熱、難燃、耐衝撃、耐薬品、耐油
種類差込形電線コネクタ
差込み線数(本)単線 16mm：2/より線 0.5mm2：2～5、0.75mm2：2～4、1.25mm2：2
1個
￥239
税込￥263
当日出荷
動画あり
大幅なサイズダウンを実現、圧倒的な小型化
挿しやすく抜けにくい究極の1枚スプリング構造
電線がクリアに見える安全を追求したフォルム・構造
はっきり見えやすい本体への黒文字プリント
用途屋内配線用差込形電線コネクタです。屋内配線工事や照明配線などの電線同士の接続にご使用いただけます。
種類差込形電線コネクタ
定格<一般用途(IEC規格)>32A/450V<屋内配線用途(PSE)>20A/300V
端子形状差込形
定格電流(A)32/20
適合電線<一般用途(IEC規格)>単線Φ1.0～Φ2.0mm・7本より線1.5～4mm2<屋内配線用途(PSE)>Φ1.6、Φ2.0mm
電線抱合範囲(撚線)(mm2)1.5～4
IH調理器などIV7本より線使用の電源周りに最適!
用途屋内配線電気工事、VVFケーブルの接続に。
種類差込形電線コネクタ
差込み線数(本)3
定格電圧(V)300/400
定格電流(A)30/41
材質電気銅、スズメッキ(導電部)耐熱性66ナイロン(絶縁カバー)
材質(スプリング)ステンレス鋼
材質(ハウジング)耐熱性ポリカーボネート
色(フタ)レッド
引出し線長さ(mm)12～13
適合電線単線(銅)/Φ1.6mm、Φ2.0mm、Φ2.6mmIV7本より線/5.5mm2
適合規格特定電気用品適合マーク(PSE)、認定検査機関名(JET)、RoHS対応品
適合電線範囲 単線(mm)Φ1.6～2.6
適合電線範囲 撚線(mm2)(IV7本)5.5
ケージクランプ(R)スプリング方式採用の新機構!
透明ハウジングで安心・安全!
単線、より線、ストランド線の混在使用OK!
ソフトなレバー操作でワンタッチ結線!
PSEマーク取得製品
屋内配線用途の他、一般電気工作などの配線に使用OK!
種類差込形電線コネクタ
定格電圧(V)450(一般用途)、300(屋内配線用途)
定格電流(A)32(一般用途)、20(屋内配線用途)
適合電線(屋内配線用途)単線(銅)Φ1.6、Φ2.0mm、(電線被覆外径Φ4.0mm以下)単線 0.5～2.0mm、IV7本より線 0.2～2.5(3.5)mm2、より線 0.14～4.0mm2
独自の2点接触スプリング構造です。
透明カバーで結線が目視で確認できます。
JIS C2813(屋内配線用差込形電線コネクタ)適合品です。(認定検査機関:〈PS〉E JET)
用途むいた線同士の結線に。
種類差込形電線コネクタ
色紫透明
差込み線数(本)6
定格電圧(V)300
定格電流(A)20
寸法(長さ×幅×高さ)(mm)20.5×30.0×9.1
質量(g/パック)40
トラスコ品番489-4758
質量(g)40
1パック(6個)
￥600
税込￥660
当日出荷
接続は手で電線をねじ込むだけですので、特別な工具が必要なく、短時間で接続できます。単線とより線など異種電線の接続や、1.25mm2と2mm2)など異種サイズの電線が接続できます。スプリングの強力な締め付け力により、確実な電線の接続ができます。
用途各種配線用。
種類ねじ込み式電線コネクタ
定格電圧(V)600
規格UL486C(ファイル番号E23438)、日本海事協会認定
材質スプリング：鋼鉄、絶縁被覆：ポリプロピレン
仕様難燃性(UL)
使用温度範囲(℃)105
特性難燃
単一コネクタでオス．メス接続が可能です。
コネクタを連結し、多極としても使用可能です。
電線被覆むき不要です。
用途オス側(M)とメス側(F)の組み合わせ(嵌合)で機器内での電線接続・中継ができます。
種類差込形電線コネクタ
定格電圧(V)300
質量(g/パック)10
質量(g)10
差込形電線コネクタ。目視で挿入状態が確認できます。信頼性の高い2点接触スプリング構造です。電線をスムーズに挿入するために波形導電板を採用。成形品のガイドで電線がまっすぐ挿入できます。
RoHS指令(10物質対応)対応
従来工法の面倒なテーピング作業や、圧着作業不要。電線被覆を剥ぎコネクタに挿入するだけ。消防庁告示第11号に定める15分後に380℃に達する耐熱試験に合格。定評の「2点接触」スプリング構造を採用
種類差込形電線コネクタ
定格5A(MAX)100V
端子形状差込形
定格電流(A)5
RoHS指令(10物質対応)対応
手で絞めるだけで簡単に電線の結束ができます
材質硬質塩化ビニル
全長(mm)22
色橙
使用温度範囲(℃)105
入数10
適用電線断面積(mm2)1.25～2.0
耐電圧(V)600
1袋(10本)
￥205
税込￥226
3日以内出荷
VVF(VA)線2心用コネクターセット。
事前に機器の電線にコネクターを接続しておくことで現場でワンタッチで接続施工が行えます。
コネクター解除レバー1個付。
専用の差込ロック解除レバーにより電線を外してコネクターの再利用が可能です。
セット内容EA538PE-11×5、EA538PE-14×5、EA538PE-35×1
定格20A 300V
適合電線VVF(VA)線Φ1.6×2心・Φ2.0×2心
1個
￥2,330
税込￥2,563
3日以内出荷
