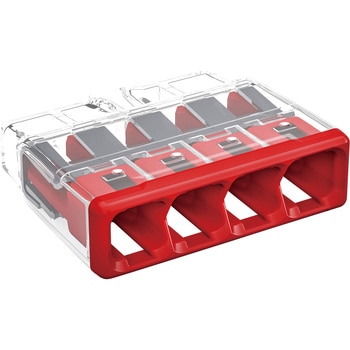

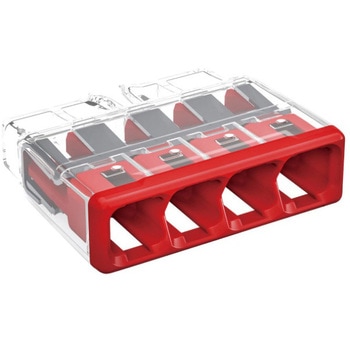

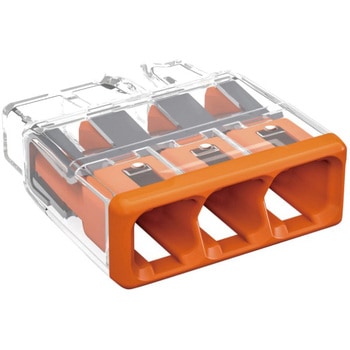

差込みコネクターWGZシリーズ
超小型でスペースをとらない
確認窓により電線被覆むき長さが適正か確認可能
黒色印字で技術データが見やすい
透明度の高いハウジングにより、目視確認しやすい
単線の被覆をむき、差し込むだけの簡単結線
電線が差し込みやすく、抜けにくい
内線規程記載工法1/公共建築工事標準仕様書(電気設備工事編)記載工法
- 長さ(mm)
- 12～14
- 種類
- 差込形電線コネクタ
- 定格電圧(V)
- (PSE適合)300 20A/(JIS適合)450 32A
- 被覆最大外径(Φmm)
- 4.2
- 適合電線径(Φmm)
- (PSE適合/単線・銅)1.6、2.0/(JIS適合/単線・銅)0.8～2.0
- 再生紙使用マーク
- 適合
全12種類を絞り込む
差込み線数(本)
色(カバー)
内容量
商品豆知識
圧着端子 / 圧着スリーブ / 絶縁キャップ の新着商品
カテゴリ
商品レビュー
対象商品 : 44359728
2026-08-24
用途: LED蛍光灯用で購入
製造業
20W形蛍光灯が製造終了ということでLED蛍光灯を購入し配線改造で使用しました。単線は差し込むだけで使用でき、より線は半田で固定して差し込み使用できました。
2025-02-03
用途: 器具内配線の給電ケーブル延長
建設業・工事業
電気接点としての信頼性が高く小型で使いやすい。
電気工事用として大量に使うので、値が張る（コスト高）のがきつい。

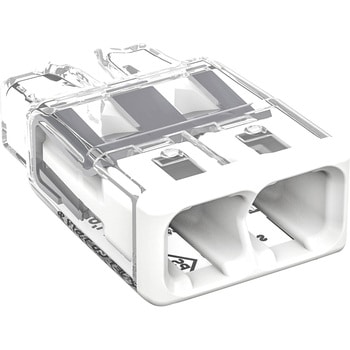

対象商品 : 61575868
2022-09-01
用途: 配線工事
建設業・工事業
使用していたWGTシリーズが生産終了したのでこちらに替えました
WGTシリーズと比べるとかなりスリムなので配線が納めやすいのかと思います
個人的には気にいっています。
1人が参考にしています
