強力ダルマブロック PB型 1車 150mm
現行モデルの「強力ダルマブロック」の強度をより高めた新モデルです。
詳細な強度解析の元、重量の増加を抑えつつ、強度を上げるための設計変更を行いました。

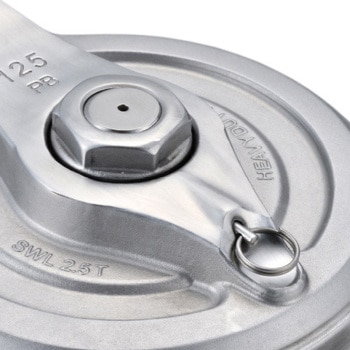

シールドベアリングを2枚に増やすことで、回転性能も向上。
- 材質
- 本体・シーブ・ナット・アーム:SCS11、シーブピン・スイベル・トグルピン・ストッパーピン:SUS304
- 質量(kg)
- 9.8

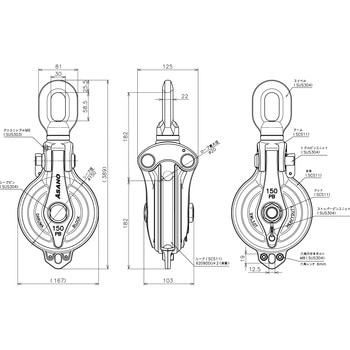

- 寸法L(mm)
- 389
- 寸法d(mm)
- 25.5
- 寸法L1(mm)
- 58.5
- 寸法B(mm)
- 167
- 寸法D1(mm)
- 132
- 寸法L2(mm)
- 182
- 寸法B2(mm)
- 12.5
- 寸法B1(mm)
- 30
- 使用ロープ径(mm)
- 20
- 寸法t1(mm)
- 87
- ベアリング呼び番号
- 6209
- シーブ径(mm)
- 150
- 六角レンチ径(Φmm)
- 6
- 内容量
- 1台
注意
※ベアリングは鉄製(ゴムシール付)を2枚使用しています。※使用荷重はベケット部分には適用されません。
※使用荷重はベアリングの使用荷重に準じています。
