永磁クランピングブロック

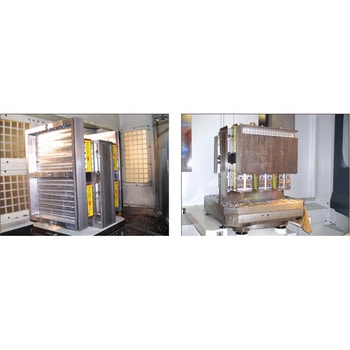

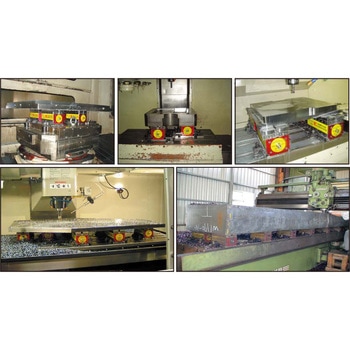

マシニングセンター、フライス盤での中型から大型ワークのフェイスミル加工

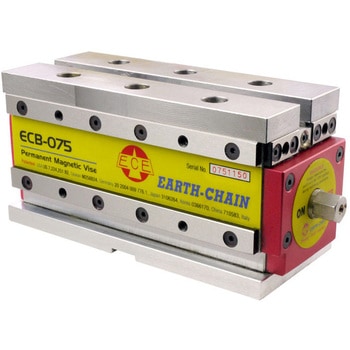

マシニングセンターフライス盤等で迅速にワークをクランプすることができる新しい方式の永磁クランピング・ブロックです
連結して一度のON/OFF相さで連結した全ての永磁クランピングブロックのON/OFF操作が可能です
永磁クランピング・ブロックECBシリーズには交換可能なソフトインダクションブロックが標準品として付属いています。このソフトインダクションブロックは研磨、切削穴あけが可能な生材で、ワークの形状に合わせて加工することができます。

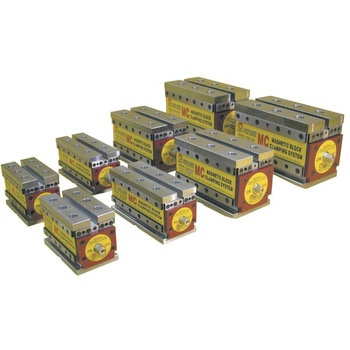

永磁クランピングブロックを連結してつなぎ、一度のスイッチ操作で複数のクランピングブロックを同時にON/OFF操作が可能です。接続する際はECB-210の場合、19mmの六角棒を、ECB-120、ECB-075、ECB-050の場合は13mmの六角棒で連結してください。2台の連結ブロックの最大可能距離と最小可能距離は下表のとおりです。
ワークの形状に合わせてインダクションブロックを加工することが可能です。(インダクションブロックの材質は低炭素鋼が推奨されます)
