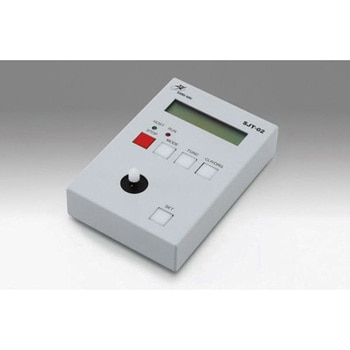

ジョイスティックターミナル

5相ステッピングモータドライバを内蔵した2軸のステージコントローラです。RS232Cインターフェイスによる外部制御、または専用ハンディコントローラ(SJT-02)による手動操作及びプログラム制御が可能です。※電源仕様はDC+24V 2Aです。※PAT-001-POW1(ACアダプタ)をご購入いただくか、お客様によりご用意いただく必要があります。

仕様【<2軸ステージコントローラ>共通仕様】主要機能コントローラ機能:○ 、主要機能制御軸数：2軸、主要機能内蔵プログラム制御：△ 、主要機能フィードバック制御：- 、主要機能円弧補間制御：- 、主要機能直線補間制御：- 、主要機能ドライバ機能：標準、主要機能マイクロステップ(最大分割数)：2分割(ハーフステップのみ) 、主要機能駆動電流：0.3～0.8A/相、一般仕様電源電圧：DC24V 2A 、一般仕様消費電力：48VA 、一般仕様動作温度：5～40℃ 、一般仕様保存温度：-20～60℃ 、一般仕様周囲湿度：20～80%RH 、一般仕様外形寸法(W×H×D)：180×40×125mm 、一般仕様重量：0.7kg 、インターフェイス GP-IB：- 、インターフェイス RS232C：○ 、インターフェイス USB：- 、インターフェイス Ethernet：- 、オプション CJ-200A：- 、オプション JS-300：- 、オプション JB-400：- 、オプション SJT-02：○ 、性能仕様座標表示範囲：- 、性能仕様最大設定移動量：16777214 、性能仕様最大駆動速度：20，000pps 、性能仕様最小駆動速度：1pps 、性能仕様加減速時間：0～1，000ms 、I/O仕様原点センサ：○ 、I/O仕様近接センサ：○ 、I/O仕様 CW(+)リミット：○ 、I/O仕様 CCW(-)リミット：○ 、I/O仕様汎用入力：- 、I/O仕様汎用出力：- 、I/O仕様制御入力：- 、I/O仕様制御出力：- 、I/O仕様トリガ出力：- 、制御コマンド機械原点復帰：○ 、制御コマンド論理原点設定：○ 、制御コマンド相対位置駆動：○ 、制御コマンド絶対位置駆動：- 、制御コマンドジョグ運転：○ 、制御コマンドポジション指定：- 、制御コマンド円弧補間制御：- 、制御コマンド直線補間制御：- 、制御コマンド駆動：○ 、制御コマンド減速停止：○ 、制御コマンド非常停止：○ 、制御コマンド速度設定：○ 、制御コマンドモータフリー/ホールド：○ 、制御コマンドポート入力：- 、制御コマンドポート出力：-、【個別仕様】品名:ジョイスティックターミナル、タイプ：ジョイスティック、電源：コントローラから供給、表示：LCD(16桁×2行)、外径寸法：W94×H30×D140mm、質量：0.45kg アズワン品番61-6983-17 内容量1個
