ワンタッチクランプの種類と特長
ワンタッチクランプ
レバー操作で簡単に固定できる締め付け治工具です。
特長
アルミ材質の異形状、複雑形状な被削材（ワーク）
を対象とした切削・検査・組立などの治具で使用
します。

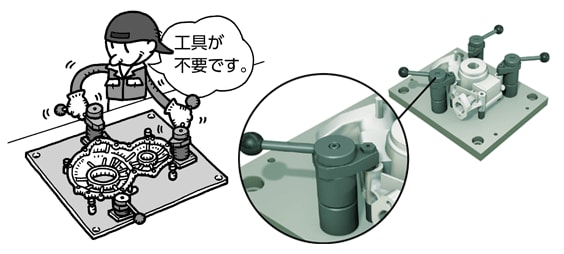

工具を必要とせず、レバー操作だけでクランプが
可能です。
引き込みクランプ
特長
レバー操作によりピンが引き込まれて被削材（ワーク）が
固定できます。
被削材（ワーク）の下に配置されベースから浮く形になるため、
多面加工が可能です。

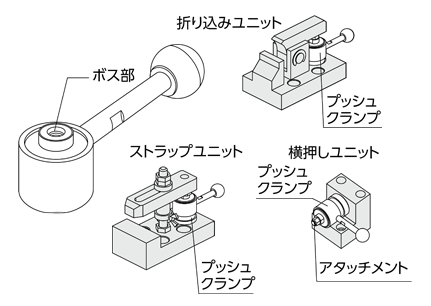

プッシュクランプ
特長
レバー操作によりボス部が押し出されクランプします。

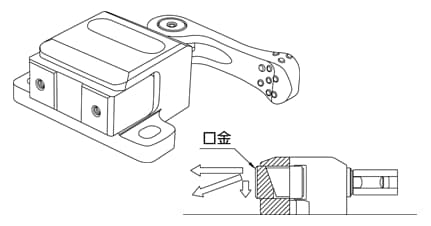

カムサイドクランプ
特長
横方向と下方向に力がかかり被削材（ワーク）の浮き上がりを
防止します。

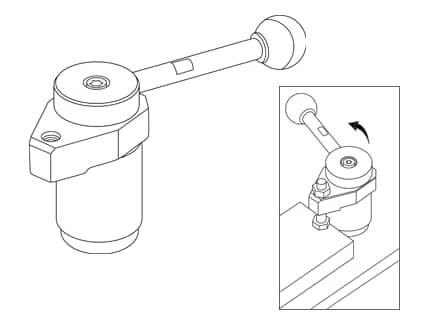

スイングクランプ
特長
- レバー操作によりスイングしてクランプします。
- 被削材（ワーク）着脱が効率よく行えます。
- クランプする被削材（ワーク）の大きさ（寸法）（ｍｍ）、形状を確認してください。
- クランプ力（N）、クランプ方法を確認してください。
ココミテvol.2より転載
