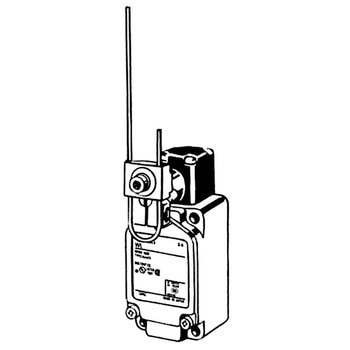

2回路リミットスイッチ WL 一般形

(34件のレビュー)
当日出荷 当日出荷とは
お気に入りに追加
内容量1個 仕様- タイプ標準形 動作表示灯 注文コード02087251 品番WLHAL4
参考基準価格(税別)オープン 販売価格(税込) ¥7,148
販売価格(税別)
6,498
この商品は仕様・タイプ・動作表示灯など91種類から選べます 他の種類を見る

2回路双断で回路を確実に遮断します。
Oリングやカバーシールなどで、IP67に適合した構造。
UL、CSA、TUV、EN/IEC、CCC規格の認定を取得していますから輸出用に機械に最適です。
位置制御に最適な高精度形。動作までの動きが小さく(5度)しかも繰り返し精度が基準タイプの2倍を実現しました。
ネオンランプまたはLEDにより動作状態が確認でき、始動時のチェックやメンテナンスが容易に行えます。
ワンタッチ接続で配線工数を削減。

アクチュエータの種類可変ロッド・レバー形(オーバトラベル形一般形・80°・350〜380mm) 取付方式正面取り付け、背面取り付け 動作方式- 動作表示灯 タイプ標準形 スイッチ一般内蔵スイッチ 1a1b接触形式 形状汎用タテ型 仕様- トラスコ品番102-1583 質量(g)約275(形WLCA2の場合) 保護構造IP67 耐電圧同極端子間:AC1000V 50/60Hz 1min、各端子とアース間:AC2200V 50/60Hz 1min/Uimp 2.5kV、各端子と非充電金属部間:AC2200V 50/60Hz 1min/Uimp 2.5kV 定格絶縁電圧(V)(Ui)250(EN60947-5-1) 通電電流(A)10 定格周波数(Hz)50/60 端子ねじ4-M4 動作特性- 絶縁抵抗(MΩ)100以上(DC500Vメガにて) 使用周囲温度(℃)-10〜80(ただし、氷結しないこと) 寿命一般形 接触抵抗(mΩ)25以下(初期値、内蔵スイッチ単体) 電気定格一般負荷形 環境対応標準タイプ 使用周囲湿度35〜95%RH ロッド径(Φmm)3.2 機械的耐久性1000万回以上 最小適合負荷DC5V 160mA 許容操作速度1mm〜1m/s(形WLCA2の場合) 電気的耐久性75万回以上 感電保護クラスClass I 突入電流(A)常時閉路:最大30、常時開路:最大20 短絡保護装置10Aヒューズ 形gGまたはgI(IEC269) 定格密閉熱電流10A、0.5A(EN60947-5-1) 汚染度(使用環境)3(EN60947-5-1) 動作に必要な力(OF)(N)最大0.98 アース端子なし 戻りの力(N)参考値RF(最小):0.15 ヘッド仕様(片側動作)×、(ヘッド取付)4方向可能 動作までの動きPT15±5° 動作位置OP(mm)- 動作後の動き(OT)最小55° 応差の動き(MD)最大12° コンジット口サイズG1/2 衝撃(誤動作)(m/s2)最大300 衝撃(耐久)(m/s2)最大1000 スイッチ動作までの動き(最大) (°)- スイッチ動作後の動き(最小)(°)- レバー反転までの動き(°)- 許容操作頻度(回/min)機械的:120、電気的:30 条件付短絡電流(A)100(EN60947-5-1) 振動(誤動作)10〜55Hz 複振幅1.5mm 動作限度位置(TTP)(mm)-
