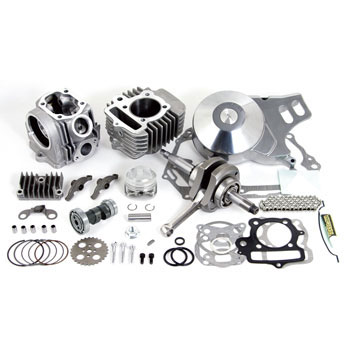

Rステージ+Dシリンダーヘッドを採用したKITパーツです。シリンダー/ピストン，Vシリンダー，スリーブシリンダーを採用。シリンダーには温度センサー(スティック温度センサー)取付け部を標準装備。SP武川社製サーモメーター内蔵メーター、又はサーモメーターをご購入頂くことでシリンダー温度を計測することが出来ます。
・鋳造ピストン
ピストンスカート部には初期馴染みを良好にする為、モリブデンコートが施されています。
3点支持クランクシャフト
クランクシャフト本体には低振動対策のバランスカット加工がされ、軽量に製作されています。3Bクランクシャフトは更に3点支持にする事により、クランクシャフトの振れをより低減させ、耐久性アップを実現しました。
・2Bクランクとの比較
従来はベアリングジャーナル部分をクランクケース内の2カ所で2点支持されていましたが、3点支持は、クランクケース内2カ所に加え、KIT付属のアルミニウムジェネレーターカバーに内蔵されたベアリングに連結し、3点で支持することになります。又、クランクテーパー部には特殊表面処理を施し、フライホイール取付けネジをM10からM12に上げ締め付け力をアップすることで、フライホイールとの接地面のカジリ等を激減しています。
・3点支持クランクシャフト専用クランクケースベアリング
クランクケースの耐久性アップと出力低下を防ぐ為、右クランクケース側のベアリングには圧入タイプを採用し、クランクジャーナルのスラスト方向のガタを減らしています。
Rステージ+D
カブ系エンジンオリジナル形状をベースに大口径バルブ、インテーク26mm/エキゾースト22.5mmを採用。(ノーマルバルブはインテーク19mm/エキゾースト16mm)
併せて、最適なバルブ挟み角、燃焼室形状、ポート形状を構築し開発されたSP武川社オリジナルのシリンダーヘッドです。
・ポート
ノーマルヘッドのポート径は、インテーク/エキゾースト共に14mmであるのに対し、Rステージのポート径はインテーク24.5mm/エキゾースト19mmと大径化。
又、3次元ポート形状を採用し、バルブ・ポートの大径化と相まって、より多くの吸排気ガスをスムーズに流す事を可能としています。
・バルブ
インテーク26mm/エキゾースト22.5mm/バルブステムシャフト径4.5mm
増加する重量をステムシャフトの細軸化とウエスト加工により、最小限の重量増加に留めています。
・バルブスプリング
Rステージヘッドに最適なスプリングレートの不等ピッチ(2段ピッチ)シングルバルブスプリングを採用し、高回転時のサージングを起こしにくくしています。
耐久性に優れたスチール製バルブスプリングリテーナーを採用。
中空カムシャフト(オートデコンプレッション機構)
カムシャフトは両端ボールベアリング支持を採用し、カムシャフトジャーナル部の摩擦抵抗を低減します。付属カムシャフト以外にオプショナルカムシャフトが設定されている為、使用用途に合わせて交換し、走行性能を楽しむことが出来ます。
・オートデコンプレッション機構
エンジン始動時のキックスタートの力とミッションにかかる負担を軽減し、大排気量であってもスムーズにエンジン始動が行えます。
