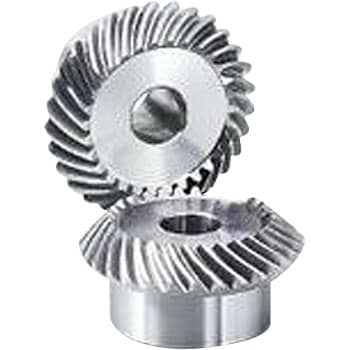

歯幅b(mm)12.4ハブ外径dh(Φmm)44キー溝(b2×t2)(mm)6×2.8基準円直径d(Φmm)60歯先円直径da(Φmm)60.94穴径dd(Φmm)20穴長さl(mm)28組立距離A(mm)51歯先角ds(Φmm)38.9全長la(mm)22.21ハブ長さlh(mm)17全長lw(mm)30.53モジュール2歯数30種別マイタギヤ材質S45C減速比1ねじ(2-M)2-M5、(ls)8.5RoHS指令(10物質対応)対応穴仕上施削加工 キーみぞ、ネジ穴付歯すじ形状スパイラル 左ねじれ質量W(g)331.9歯先角θa47°54’歯部処理歯部高周波焼入済
