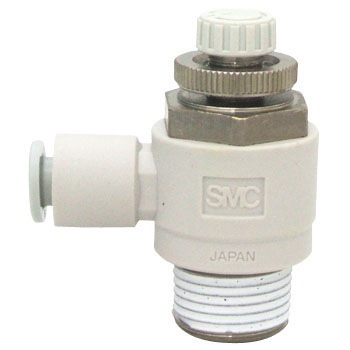

AS3201F-03-06S ワンタッチ管継手付スピードコントローラ エルボタイプ SMC メータアウト形 05690763

AS3201F-03-06S ワンタッチ管継手付スピードコントローラ エルボタイプ SMC 05690763 AS3201F-03-06S ワンタッチ管継手付スピードコントローラ エルボタイプ SMC 05690763

ワンタッチ管継手付スピードコントローラ エルボタイプ

(1件のレビュー)
取扱い終了
お気に入りに追加
内容量1個 適合チューブ外径(Φmm)6 接続口径R3/8 注文コード05690763 品番AS3201F-03-06S
大変申し訳ございませんが、この商品は取り扱いを終了いたしました。
代替商品があります。
参考基準価格(税別)¥1,727
この商品は適合チューブ外径・接続口径など8種類から選べます 他の種類を見る

高さ方向を短縮、コンパクトな装置設計ができ、しかも有効断面積は従来品と同等以上。
ニードル弁抜け止め機構
ニードル回転数を従来の8回転から10回転に増加しましたので、低流量域での速度制御が容易になり、等質の速度制御が可能になりました。

寸法A(mm)
MAX:40.2/MIN:35.2
(※ねじのねじ込後の参考寸法)
接続口径R3/8 仕様ワンタッチ継手・シール付 質量(g)55 適合チューブ外径(Φmm)6 有効断面積(mm2)10 寸法L1(mm)27.8 形式エルボ型 ボディサイズ3/8基準 寸法H(mm)19 制御方式メータアウト形 最高使用圧力(MPa)1 ねじの種類R 寸法D1(Φmm)12.8 寸法D2(Φmm)23 寸法L2(mm)39.3 寸法L3(mm)20.9 使用流体空気 寸法L4(mm)MAX:46.5/MIN:41.5 保証耐圧力(MPa)1.5 最低使用圧力(MPa)0.1 流量(L/min(ANR))660(圧力0.5MPa、温度20℃時) 周囲温度および使用流体温度(℃)-5〜60(凍結なきこと) ニードル回転数10回転 適合チューブ材質ナイロン、ソフトナイロン、ポリウレタン 寸法M1(mm)17
注意
※ソフトナイロン、ポリウレタンは最高使用圧力にご注意ください。

代替相当品

相当品がございます、是非ご確認ください。
旧注文コード 旧品番 新注文コード 新品番 商品画像 商品名 ブランド 内容量 価格 理由
05690763 AS3201F-03-06S 45368827 AS3201F-03-06SA スピードコントローラエルボタイプ  (AS3201F-〜) SMC スピードコントローラエルボタイプ (AS3201F-〜) SMC 1個 1,798 税込1,978 メーカー後継品になります

商品レビュー

平均満足度:
総レビュー件数: 1
毎月抽選で 1,000名様500円クーポンをプレゼント!
対象商品:
05690772
2020-08-02
用途:
シリンダーのスピード調整のため
製造業

シリンダーに取り付ける際に、、工具で本締めををするのですが、
金属のボルト部分が小さすぎて回しにくかったので、
もう少し、大きくしてほしいです。

よくあるご質問(FAQ)

ご質問件数: 1
ご質問は製品仕様に関する内容に限らせて頂きます。
質問:
役立つ情報などございますか
回答:
下記のタイトルの内容でお役に立てるなら、URLのリンク先ご確認ください。

スピードコントローラーの制御方法
豆知識URL:
https://www.monotaro.com/s/pages/productinfo/speedcontroller/
2022-10-06
