omron(オムロン)
omron(オムロン)の 検出・センサ
omron(オムロン)の リミットスイッチ
omron(オムロン)の 汎用タテ形リミットスイッチ

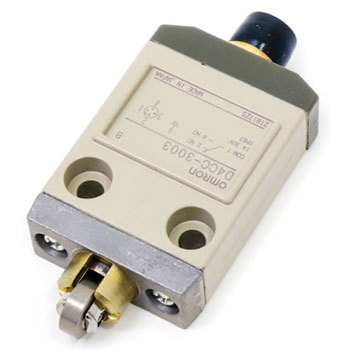

小形リミットスイッチ D4CC
商品レビューを投稿する
取扱停止中
返品不可
お気に入りに追加
内容量
1個
仕様
リミットスイッチ部
種別
小形リミットスイッチ
タイプ
動作表示灯なし
注文コード
46523757
品番
D4CC-3003
大変申し訳ございませんが、この商品は現在ご注文頂けません。
参考基準価格(税別)
¥5,050
販売価格(税込)
¥5,058
販売価格(税別)
¥
4,598
この商品は
仕様・種別・タイプ
など
51
種類から選べます
他の種類を見る
許容操作速度
0.1mm〜0.5m/s(プランジャ形の場合)
1mm〜1m/s(ローラ・レバー形の場合)
無誘導負荷(A)
抵抗負荷
常時閉路1、常時開路1
ランプ負荷
常時閉路1、常時開路1
誘導負荷(A)
誘導負荷
常時閉路1、常時開路1
ランプ負荷
常時閉路1、常時開路1
種別
小形リミットスイッチ
タイプ
動作表示灯なし
アクチュエータの種類
クロス・ローラ・プランジャ形
仕様
リミットスイッチ部
形状
汎用タテ型
質量(g)
約120(形D4CC-1002の場合)
保護構造
IP67
適合規格
UL、CSA
接点構成
1c
抵抗(Ω)
-
定格周波数(Hz)
50/60
絶縁抵抗(MΩ)
100以上(DC500Vメガにて)
使用周囲温度(℃)
-10〜70(ただし、氷結しないこと)
抵抗
-
電気定格
DC30V 1A
耐衝撃(耐久)
1000m/s
2
以上
漏れ電流(mA)
-
耐振動(誤動作)
10〜55Hz 複振線1.5mm
機械的耐久性
1000万回以上
電気的耐久性
20万回以上(AC125V 1A 抵抗負荷)
突入電流(A)
常時閉路:最大5、常時開路:最大2.5
動作に必要な力(OF)(N)
最大11.77
戻りの力(N)
RF(最小):4.41
動作までの動きPT
最大1.8mm
動作位置OP(mm)
28.5±1
動作後の動き(OT)
最小3mm
応差の動き(MD)
最大0.2mm
耐電圧(V/min)
同極端子間:AC1000(50/60Hz)、充電金属部とアース間:AC1500(50/60Hz)、各端子と非充電金属部間:AC1500(50/60Hz)
許容操作頻度(回/min)
機械的:120、電気的:30
使用周囲湿度(%RH)
35〜95
振動(誤動作)Hz
10〜55複振線1.5mm
抵触抵抗(初期値)(mΩ)
100以下
全体の動きT.T(参考)(mm)
-
耐衝撃(誤動作)(m/s
2
)
最大500
耐衝撃(耐久)(m/s
2
)
最大1000
注意
都度納期確認の商品は、生産状況含め、ご注文の都度仕入先に納期の確認が必要なため【仮納期】を表示しています。
ご注文後に仕入先へ納期を確認し、お届け日数によってはお客様に手配継続の可否を伺う場合がございます。
後日メーカーから届くご案内にて詳細ご確認をお願いいたします。
