厚鋼ねじ。通線口にはインシュレータを取付けておりますので絶縁ブッシングの取付けは必要ありません

表中の「接続できるケイフレックス」欄の※2 はLIC、LIH、を推奨しますが標準のビニル被覆ケイフレックスKMS，KMV，KPF， KIC，KIH，KIV，KMEC も接続できます。KMDCL54 の袋ナットは丸形となります。

厚鋼ねじ。通線口にはインシュレータを取付けておりますので絶縁ブッシングの取付けは必要ありません

ケイフレックスを防爆機器類に接続するためのコネクタです。ケイフレックスは、ビニル被覆ケイフレックスをご使用下さい。特に、Type KIH/KPFを推奨します。ケイフレックスを化学プラント等の爆発の危険のある場所に施設する場合にご使用下さい。セパレート形(KXUBG/K2XUBG)は、本体とスリーブが分割されていますので施工及びメンテナンスが簡単です。表中の「接続できるケイフレックス」欄の※印はKMS，KMV，KPF，KIH，KIC，KIV，KMEC，KPBF，KMB，KIB を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#12～54 は1000N(JIS のヘビー)です。K2XBG/K2XUBG は波形ケイフレックス(KMS，KMV，KMEC)が使用できます。KXBG/KXUBG のラベル色調は赤色、K2XBG/K2XUBG のラベル色調は黒色です。

ケイフレックスType KPF は、高耐油のケイフレックスの標準品です。呼び#10～#54 は可動用に設計しております。油のかからない固定配管にはローコストのType KIV を推奨します。柔軟性が優れているためケイフレックスが多少伸びます。管に挿入するケーブルは多少の余裕を持って下さい。ビニル被覆の色調が茶色のものは警視庁の信号機の指定品(型式KPF※BR)です。呼びは#22～#54 です。ケーブル工事に、ご使用下さい。附属品は、KM 型(標準型)又はK2 型の附属品をご使用下さい。

ケイフレックスと厚鋼電線管を接続するためのコンビネーションカップリングです。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコンビネーションカップリングの引張力は#10 は500N (JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N (JIS C 8461-23 の分類コードは5 ベリーヘビー) です。

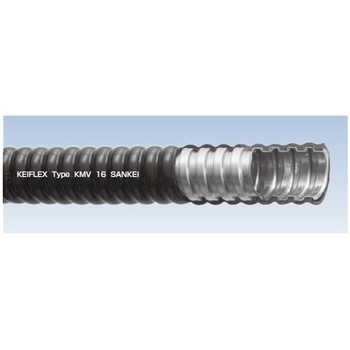

Type KMV は、一般プラント用の耐候、ローコストの波形ケイフレックスです。チューブの表面は波形で一般プラント廻り、自動化機械等の固定配管にご使用下さい。引張強度が必要な場合は、Type KIV をご使用下さい。高耐油性が必要の場合はType KMS をご使用下さい。ケーブル工事に、ご使用下さい。附属品は、K2 型又は、KM 型(標準型)の附属品をご使用下さい。緩やかな可動では使用可能です。緩やかな可動時の曲げ半径は固定最小中心曲げ半径の2倍を目安にして下さい。様々な使用条件がありますので、ご使用を検討される際はお問い合わせ下さい。

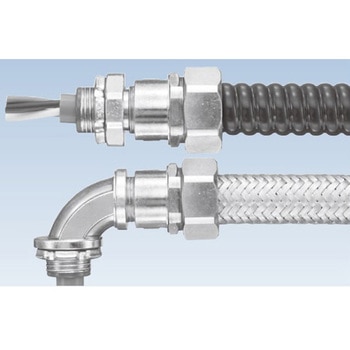

ケイフレックスを制御盤類のノックアウトに接続し、ケーブルをグランドするためのコネクタです。表中の「接続できるケイフレックス」欄の※1印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。複数本のケーブルをグランドするコネクタもご用意できます。お問合せ下さい。ケイフレックスとコネクタの引張力は#10は500N(JIS C 8461-23の分類コードは3ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー)です。

ケイフレックスを第一電子工業(株)製コネクタに接続するためのコネクタです。表中の※1はKMS，KMV，KPF，KIC，KIH，KIV，KMEC，KPBF，KUU，KCSを表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。バックシェルを外してご使用下さい。補強カバー(CM10-SP-CV)に対応しています。取付方法はサンフレキROBOの113頁をご参照下さい。第一電子工業(株)製コネクタCM10-AP/CMV1-AP(アングル)を接続の場合バックシェルを外せば接続可能です。但し、ストレート接続となります。アングルでの接続の場合はお問い合せ下さい。

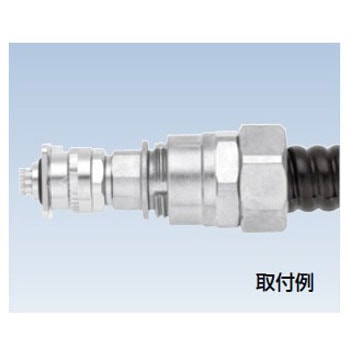

ケイフレックスをバックシェルなしMS コネクタに接続するためのコンビネーションカップリングです。MS コネクタとカップリングの接続は、アルミたて型モータレンチ( スーパーツール製品番MFT68Aを推奨)、プライヤー等を使用して堅固に締付けて下さい。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコンビネーションカップリングの引張力は#10 は500N (JIS C8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー) です。MS コネクタへの参考締め付けトルクは以下の通りです。

防水型カップリング

ケイフレックスと鋼製電線管を接続するための防水型コンビネーションカップリングです。トルク小ねじの締め付けは、頭が折れるまで行います。トルク小ねじの折れた頭部に対して、安全保護の為の保護キャップ(GLPA556)が使用できます。トルク小ねじのかわりに六角小ねじ(SUS 製)を取り付けたものも特注にて承ります。その場合、品番の末尾にVLを追加して下さい。( 例:K2KI10VL)納期区分は確となります。 ・VL 付きは、ねじなし鋼製電線管接続用です。ねじ部は切断してご使用下さい。薄鋼電線管は、ねじ部を切断してご使用下さい。ケーブル工事に、ご使用下さい。表中の「接続できるケイフレックス」欄の※印はKMV、KMS、KIV、KIH、KPF、KIC、KMEC、KPBF(#10 除く)、KMB、KIB を表しています。鋼製電線管を引き抜く際、パッキンがめくれて破損する場合がありますので、パッキン単体でも販売しています。K2K I 用:RPP I ※-S(例:RPP I 16-S)K2KE用:RPPE※-S(例:RPPE19-S)。本製品に使用している防水シール付トルク小ねじは単品で販売しております。ケイフレックスとコンビネーションカップリングの引張力は#10 は500N ( JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N ( JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N ( JIS C 8461-23 の分類コードは5 ベリーヘビー) です。電線管とコンビネーションカップリングの引張力は#10～28 は500N (JIS C 8461-23 の分類コードは3 ミディアム)、#36 以上は1000N ( JIS C 8461-23 の分類コードは4 ヘビー) です。

ケイフレックスの端末保護にブッシングとして使用できます。 難燃性はUL94V0です。

表中の「取付けできる附属品」欄の※1印はKMBGL，KMBCL，KMBML，KM90BGL，KM45BGL を表しています。表中の「接続できるケイフレックス」欄の※2 はLIC、LIH、を推奨しますが標準のビニル被覆ケイフレックスKMS，KMV，KPF， KIC，KIH，KIV，KMEC も接続できます。

コンビネーションカップリング

配線を45°に出す際に便利です。 通線口には、インシュレータを取り付けておりますので絶縁ブッシングの取り付けは必要ありません。

通線口には、インシュレータを取り付けておりますので絶縁ブッシングの取り付けは必要ありません。 配線を45°に出す際に便利です。

ビニル被覆ケイフレックスLIC/LIH とJFE 製MCCP 管を接続するためのステンレス(SUS304)製のコンビネーションカップリングです。表中の「接続できるケイフレックス」欄の※はLIC、LIH を推奨しますが、標準のビニル被覆ケイフレックスKMS、KMV、KPF、 KIC、KIH、KIV、KMEC も接続できます。詳細サイズについては、ケイフレックス(ステンレス製含む)の各頁をご参照下さい。

ケイフレックスの中間を固定するための貫通式コネクタです。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。#12 のみインシュレータ付きです。真鍮品はRoHS に対応していません。

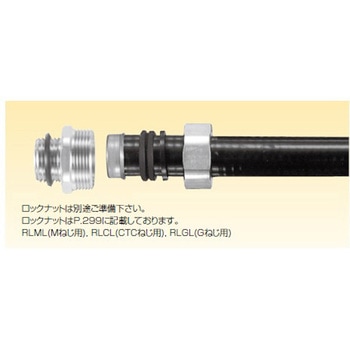

ビニル被覆ケイフレックス用のステンレス(SUS304)製のボックスコネクタです。呼び#70 以上の袋ナットは、形状が丸型です。表中の「接続できるケイフレックス」欄の※はLIC，LIH を推奨しますが標準のビニル被覆ケイフレックス KMS，KMV，KPF，KIC，KIH，KIV，KMEC 及びブレード掛けケイフレックスLIB，LMB も接続できます。

Type KIV は、一般プラント用の耐候の平滑形のケイフレックスです。一般プラント廻り、自動化機械等の引張強度のかかる固定配管にご使用下さい。適度の機械的強度と優れた柔軟性によりS字配管、U字配管はもちろんのこと、振動する配管にご使用下さい。高耐油性が必要の場合は、Type KPF、耐寒性が必要の場合はType KIC、耐熱性が必要の場合は、Type KIH をご使用下さい。ケーブル工事に、ご使用下さい。附属品は、K2 型又は、KM 型(標準型)の附属品をご使用下さい。

ケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。表中の「接続できるケイフレックス」欄の※印はKPF，KIH，KIC，KIV を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#16～54 は1000N(JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N(JIS C 8461-23 の分類コードは5 ベリーヘビー)です。

ケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。表中の「接続できるケイフレックス」欄の※印はKPF，KIH，KIC，KIV を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#16～54 は1000N(JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N(JIS C 8461-23 の分類コードは5 ベリーヘビー)です。

ケイフレックスを制御盤類のノックアウトに接続するためのコネクタです。表中の「接続できるケイフレックス」欄の※印はKPF，KIH，KIC，KIV を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#16～54 は1000N(JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N(JIS C 8461-23 の分類コードは5 ベリーヘビー)です。

ケイフレックスをリミットスイッチ、フード等のめねじに接続し、ケーブルをグランドするためのコネクタです。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#10は500N(JIS C 8461-23の分類コードは3ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー)です。

ケイフレックスをボックス類のノックアウトに接続しケイフレックスに留った水を管の外に抜きボックス内に水が侵入しないようにケーブルをグランドする構造のコネクタです。表中の「接続できるケイフレックス」欄の※印はKMV、KMS、KIV、KIH、KPF、KIC、KMEC、KPBF、KMB、KIB を表しています。水抜き穴の形状及び寸法は前項のType KMDH のとおりです。ケイフレックスとコネクタの引張力は1000N ( JIS C 8461-23 の分類コードは4 ヘビー) です。

水抜き式カップリング

ケイフレックスと厚鋼電線管を接続するためのコンビネーションカップリングです。表中の「接続できるケイフレックス」欄の※印はKPF，KIH，KIC，KIV， を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。グリップ式(型式GWKK)のものも用意しております。商品分類名「グリップロック」346 頁をご参照下さい。ケイフレックスとコンビネーションカップリングの引張力は#16～54 は1000N (JIS C 8461-23の分類コードは4ヘビー)、#70 以上は2500N(JIS C 8461-23 の分類コードは5 ベリーヘビー) です。

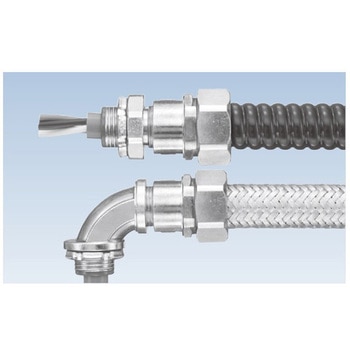

ケイフレックスを制御盤類のノックアウトに接続し、ケーブルをグランドするためのコネクタです。表中の「接続できるケイフレックス」欄の※1印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。複数本のケーブルをグランドするコネクタもご用意できます。お問合せ下さい。ケイフレックスとコネクタの引張力は#10は500N(JIS C 8461-23の分類コードは3ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー)です。

ケイフレックスとケイフレックスを接続するためのストレートカップリングで、ケイフレックス内部に溜った水を丸穴でドレンする構造です。表中の「接続できるケイフレックス」欄の※印はKMV、KMS、KIV、KIH、KPF、KIC、KMEC、KPBF(#10 除く)、KMB、KIB を表しています。ケイフレックスとカップリングの引張力は#10 は500N (JIS C 8461-23の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N ( JIS C 8461-23 の分類コードは5 ベリーヘビー) です。真鍮品はRoHS に対応していません。

ケイフレックスをバックシェルなしMSコネクタに接続し、しかもケーブルをグランドするコンビネーションカップリングです。複数本のケーブルをグランドするカップリングもご用意できます。お問合せ下さい。MSコネクタとカップリングの接続は、アルミたて型モータレンチ(スーパーツール製品番MFT68Aを推奨)、プライヤー等を使用して堅固に締付けて下さい。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコンビネーションカップリングの引張力は#10は500N(JIS C8461-23の分類コードは3ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー)です。MSコネクタへの参考締め付けトルクは以下の通りです。

ケイフレックスをバックシェルなしMS コネクタに接続するためのコンビネーションカップリングです。MS コネクタとカップリングの接続は、アルミたて型モータレンチ( スーパーツール製品番MFT68Aを推奨)、プライヤー等を使用して堅固に締付けて下さい。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコンビネーションカップリングの引張力は#10 は500N (JIS C8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー) です。MS コネクタへの参考締め付けトルクは以下の通りです。

ケイフレックスをバックシェル付きMS コネクタに接続するためのコンビネーションカップリングです。MS コネクタとカップリングの接続は、アルミたて型モータレンチ ( スーパーツール製品番 MFT68A を推奨)、プライヤー等を使用して堅固に締付けて下さい。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコンビネーションカップリングの引張力は#10 は500N (JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー) です。MS コネクタへの参考締め付けトルクは以下の通りです。

ケイフレックスをバックシェルなしMSコネクタに接続し、しかもケーブルをグランドするコンビネーションカップリングです。複数本のケーブルをグランドするカップリングもご用意できます。お問合せ下さい。MSコネクタとカップリングの接続は、アルミたて型モータレンチ(スーパーツール製品番MFT68Aを推奨)、プライヤー等を使用して堅固に締付けて下さい。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコンビネーションカップリングの引張力は#10は500N(JIS C8461-23の分類コードは3ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー)です。MSコネクタへの参考締め付けトルクは以下の通りです。

ケイフレックスをバックシェル付きMS コネクタに接続し、しかもケーブルをグランドするコンビネーションカップリングです。MS コネクタとカップリングの接続は、アルミたて型モータレンチ (スーパーツール製品番MFT68A を推奨)、プライヤー等を使用して堅固に締付けて下さい。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコンビネーションカップリングの引張力は#10 は500N (JIS C8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー) です。MS コネクタへの参考締め付けトルクは以下の通りです。

ケイフレックスを制御盤類のノックアウトに接続するための45°形コネクタです。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は #10 は 500N( JIS C 8461-23 の分類コードは3ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4ヘビー)、#70 以上は2500N (JIS C 8461-23の分類コードは5 ベリーヘビー)です。表中の※1 印について、挿入できるケーブル最大外径は本体最小内径をもとにしています。45°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外径の40 ～ 60%の外径を目安として下さい。

ケイフレックスを制御盤類のノックアウトに接続するための90°形コネクタです。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコネクタの引張力は#10 は500N (JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N (JISC 8461-23 の分類コードは5 ベリーヘビー) です。表中の※1 印について、挿入できるケーブル最大外径は本体最小内径をもとにしています。90°型本体部を通線する場合、ケーブルによっては通線できない場合もありますので、最大外径の40 ～ 60%の外径を目安として下さい。
