DEUTSCHの接続・省配線(制御機器)

DEUTSCH ソリッドコンタクトは4～22 AWG (25～0.35 mm2 )の配線を結線し、ピンとソケットそれぞれに5種類のサイズを用意しています。ニッケルめっき仕上げと金めっき仕上げの2種類があります。

Deutsch DT、DTM、DTP シリーズは、ケーブル対ケーブル用途やケーブル対基板用途向けに設計されています。DT コネクタは、接続の小さな劣化が重要になる過酷な環境で使用されます。熱可塑樹脂製ハウジングは幅広い動作温度範囲に対応し、シリコン製の背面ワイヤとインターフェイスシールにより、コネクタは極端な温度や湿気の条件に耐えられます。Deutsch DT シリーズ汎用コネクタは、エンジンやトランスミッション、フード下、シャーシ、キャブ内で信頼性と性能を発揮します。DT シリーズの概要 Deutsch

DEUTSCHプレス成形端子は、10～22 AWG (6.0～0.35 mm2)のワイヤを終端します。ニッケルめっき、スズめっき、金めっき及びさまざまなサイズの製品があり、幅広いサイズワイヤ絶縁に対応できます。

Deutsch DTシリーズコネクタ(エンドキャップ付)Deutsch 製の DT シリーズコネクタプラグとレセプタクルは、エンジンルーム、シャーシ、キャブ内の自動車用ケーブル対ケーブル配線用に設計されています。わずかな接点劣化も許されない過酷な環境下で、高い信頼性と優れた性能を発揮するコネクターです。適切なコンタクトについては、品番 ； 425-761 425-761 を参照してください。適切な圧着工具については、品番 ； 425-973 425-973 を参照してください。サイズ16のシーリンググロメットについては、品番 ； 425-430 425-430 を参照してください。特長： 感触と音でコネクタの嵌合を確認 頑丈な熱可塑性樹脂コネクタハウジング 手で挿入 / 取り外しが可能なコンタクト 動作温度範囲： -55 → +125℃ 耐電圧： 1500 V ac ニッケルめっき銅合金コンタクト コンタクトを確実に保持 サイズ16のコンタクトに対応

Deutsch DTシリーズコネクタ(エンドキャップ付)Deutsch 製の DT シリーズコネクタプラグとレセプタクルは、エンジンルーム、シャーシ、キャブ内の自動車用ケーブル対ケーブル配線用に設計されています。わずかな接点劣化も許されない過酷な環境下で、高い信頼性と優れた性能を発揮するコネクターです。適切なコンタクトについては、品番 ； 425-761 425-761 を参照してください。適切な圧着工具については、品番 ； 425-973 425-973 を参照してください。サイズ16のシーリンググロメットについては、品番 ； 425-430 425-430 を参照してください。特長： 感触と音でコネクタの嵌合を確認 頑丈な熱可塑性樹脂コネクタハウジング 手で挿入 / 取り外しが可能なコンタクト 動作温度範囲： -55 → +125℃ 耐電圧： 1500 V ac ニッケルめっき銅合金コンタクト コンタクトを確実に保持 サイズ16のコンタクトに対応

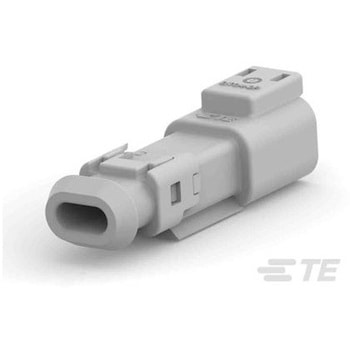

DEUTSCH DTハウジングは、ピン数が2、3、4、6、8、12のモデルがあり、サイズ16のDEUTSCHコンタクトを使用しています。各コンタクトの連続容量は13 Aです。このハウジングには、かん合用の一体型ラッチが付いています。

極数 = 47実装タイプ = ケーブルマウントプラグ/ソケット = プラグコンタクトジェンダー = メス結線方法 = 圧着IP保護等級 = IP67シリーズ = HD20シェルサイズ = 24ハウジング材質 = サーモプラスチックストレインリリーフ = ありコンタクト材質 = 銅℃HDP20プラグ. サイズ12コンタクト25 A サイズ16コンタクト13 A サイズ20コンタクト7.5 A

極数 = 31実装タイプ = ケーブルマウントプラグ/ソケット = プラグコンタクトジェンダー = メス結線方法 = 圧着IP保護等級 = IP67シリーズ = HD30シェルサイズ = 24ハウジング材質 = アルミニウムストレインリリーフ = あり動作温度 Min = -55℃HD30金属製プラグ. サイズ12コンタクト25 A サイズ16コンタクト13 A サイズ20コンタクト7.5 A

極数 = 19実装タイプ = ケーブルマウントプラグ/ソケット = プラグコンタクトジェンダー = メス結線方法 = 圧着IP保護等級 = IP67シリーズ = HD30接合型 = バヨネットハウジング材質 = アルミニウムストレインリリーフ = ありコンタクト材質 = 銅℃HD30金属製プラグ. サイズ12コンタクト25 A サイズ16コンタクト13 A サイズ20コンタクト7.5 A

極数 = 31実装タイプ = ケーブルマウントプラグ/ソケット = プラグコンタクトジェンダー = メス結線方法 = 圧着IP保護等級 = IP67接続方向 = ストレート接合型 = バヨネットハウジング材質 = サーモプラスチック表面処理：コンタクト = ニッケル動作温度 Min = -55℃HDP20プラグ. サイズ12コンタクト25 A サイズ16コンタクト13 A サイズ20コンタクト7.5 A

極数 = 14実装タイプ = ケーブルマウントプラグ/ソケット = ソケットコンタクトジェンダー = オス結線方法 = 圧着IP保護等級 = IP67シリーズ = HD20シェルサイズ = 18ハウジング材質 = サーモプラスチックストレインリリーフ = ありコンタクト材質 = 銅℃IP67. HDP20レセプタクル. サイズ12コンタクト25 A サイズ16コンタクト13 A サイズ20コンタクト7.5 A

極数 = 47実装タイプ = ケーブルマウントプラグ/ソケット = ソケットコンタクトジェンダー = メス結線方法 = 圧着IP保護等級 = IP67シリーズ = HD20接合型 = バヨネットハウジング材質 = サーモプラスチックストレインリリーフ = ありコンタクト材質 = 銅℃IP67. HDP20レセプタクル. サイズ12コンタクト25 A サイズ16コンタクト13 A サイズ20コンタクト7.5 A

極数 = 31実装タイプ = ケーブルマウントプラグ/ソケット = ソケットコンタクトジェンダー = オス結線方法 = 圧着IP保護等級 = IP67接続方向 = ストレート接合型 = バヨネットハウジング材質 = サーモプラスチック表面処理：コンタクト = ニッケル動作温度 Min = -55℃IP67. HDP20レセプタクル. サイズ12コンタクト25 A サイズ16コンタクト13 A サイズ20コンタクト7.5 A

極数 = 9実装タイプ = ケーブルマウントプラグ/ソケット = ソケットコンタクトジェンダー = オス結線方法 = 圧着IP保護等級 = IP67定格電流 = 13.0Aシリーズ = HD10シェルサイズ = 9ハウジング材質 = サーモプラスチックストレインリリーフ = あり動作温度 Min = -55℃IP67. HD10レセプタクル. このDeutsch製のHD 10シリーズパネル取り付けコネクタは、対応するHD 10プラグとのヘビーデューティ接続用の頑丈で多目的のレセプタクルになります。 3、6、9極のコンタクト配列が用意された、このHD 10シリーズレセプタクルは産業用途に最適です。

極数 = 3実装タイプ = ケーブルマウントプラグ/ソケット = ソケットコンタクトジェンダー = オス結線方法 = 圧着IP保護等級 = IP67定格電流 = 13.0Aシリーズ = HD10接合型 = プッシュプルハウジング材質 = サーモプラスチックストレインリリーフ = ありコンタクト材質 = 銅℃IP67. HD10レセプタクル. このDeutsch製のHD 10シリーズパネル取り付けコネクタは、対応するHD 10プラグとのヘビーデューティ接続用の頑丈で多目的のレセプタクルになります。 3、6、9極のコンタクト配列が用意された、このHD 10シリーズレセプタクルは産業用途に最適です。

極数 = 6実装タイプ = ケーブルマウントプラグ/ソケット = ソケットコンタクトジェンダー = オス結線方法 = 圧着IP保護等級 = IP67定格電流 = 13.0Aシリーズ = HD10シェルサイズ = 6ハウジング材質 = サーモプラスチックストレインリリーフ = ありコンタクト材質 = 銅℃IP67. HD10レセプタクル. このDeutsch製のHD 10シリーズパネル取り付けコネクタは、対応するHD 10プラグとのヘビーデューティ接続用の頑丈で多目的のレセプタクルになります。 3、6、9極のコンタクト配列が用意された、このHD 10シリーズレセプタクルは産業用途に最適です。

極数 = 6実装タイプ = ケーブルマウントプラグ/ソケット = プラグコンタクトジェンダー = メス結線方法 = 圧着IP保護等級 = IP68定格電流 = 13.0Aシリーズ = HD10シェルサイズ = 6ハウジング材質 = サーモプラスチックストレインリリーフ = あり動作温度 Min = -55℃IP67. HD10プラグ

極数 = 31実装タイプ = ケーブルマウントプラグ/ソケット = プラグコンタクトジェンダー = オス結線方法 = 圧着IP保護等級 = IP67接続方向 = ストレートシェルサイズ = 24ハウジング材質 = サーモプラスチック表面処理：コンタクト = ニッケルコンタクト材質 = 銅℃HDP20プラグ. サイズ12コンタクト25 A サイズ16コンタクト13 A サイズ20コンタクト7.5 A

極数 = 31実装タイプ = ケーブルマウントプラグ/ソケット = ソケットコンタクトジェンダー = オス結線方法 = 圧着IP保護等級 = IP67シリーズ = HD30接合型 = バヨネットハウジング材質 = アルミニウムストレインリリーフ = ありコンタクト材質 = 銅℃HD30金属レセプタクル. サイズ12コンタクト25 A サイズ16コンタクト13 A サイズ20コンタクト7.5 A

極数 = 31実装タイプ = ケーブルマウントプラグ/ソケット = ソケットコンタクトジェンダー = メス結線方法 = 圧着IP保護等級 = IP67シリーズ = HD20シェルサイズ = 24ハウジング材質 = サーモプラスチックストレインリリーフ = あり動作温度 Min = -55℃IP67. HDP20レセプタクル. サイズ12コンタクト25 A サイズ16コンタクト13 A サイズ20コンタクト7.5 A

極数 = 3実装タイプ = ケーブルマウントプラグ/ソケット = プラグコンタクトジェンダー = メス結線方法 = 圧着IP保護等級 = IP67定格電流 = 13.0Aシリーズ = HD10シェルサイズ = 3ハウジング材質 = サーモプラスチックIP67. HD10プラグ

極数 = 47実装タイプ = ケーブルマウントプラグ/ソケット = プラグコンタクトジェンダー = メス結線方法 = 圧着IP保護等級 = IP67シリーズ = HD30シェルサイズ = 24ハウジング材質 = アルミニウムストレインリリーフ = あり動作温度 Min = -55℃HD30金属製プラグ. サイズ12コンタクト25 A サイズ16コンタクト13 A サイズ20コンタクト7.5 A

タイプ = プラスチックエンクロージャシリーズ = DTDeutsch DTシリーズ基板エンクロージャ. Deutschエンクロージャは、DTシリーズのコネクタからインターフェイスに接続された回路の保護に最適です。DT13シリーズスナップインヘッダコネクタをサポートします。 オプションの通気孔だけでなく各側面にスルーホール取り付けフランジも装備しています。 電子制御モジュール、多重システムなどに最適です。. このシリーズの内容: 品番 ； 883-7166 883-7166 は通気型タイプ 品番 ； 883-7175 883-7175 は非通気型タイプ

DEUTSCH DTハウジングは、ピン数が2、3、4、6、8、12のモデルがあり、サイズ16のDEUTSCHコンタクトを使用しています。各コンタクトの連続容量は13 Aです。このハウジングには、かん合用の一体型ラッチが付いています。

DEUTSCH DTハウジングは、ピン数が2、3、4、6、8、12のモデルがあり、サイズ16のDEUTSCHコンタクトを使用しています。各コンタクトの連続容量は13 Aです。このハウジングには、かん合用の一体型ラッチが付いています。

DEUTSCH DTハウジングは、ピン数が2、3、4、6、8、12のモデルがあり、サイズ16のDEUTSCHコンタクトを使用しています。各コンタクトの連続容量は13 Aです。このハウジングには、かん合用の一体型ラッチが付いています。

DEUTSCH DTハウジングは、ピン数が2、3、4、6、8、12のモデルがあり、サイズ16のDEUTSCHコンタクトを使用しています。各コンタクトの連続容量は13 Aです。このハウジングには、かん合用の一体型ラッチが付いています。

DEUTSCH DTハウジングは、ピン数が2、3、4、6、8、12のモデルがあり、サイズ16のDEUTSCHコンタクトを使用しています。各コンタクトの連続容量は13 Aです。このハウジングには、かん合用の一体型ラッチが付いています。

DEUTSCH HDP20ハウジングは丸形の熱可塑樹脂製コネクタで、キャビティが2～47個の複数のピン構成の製品があります。HDP20ハウジングには、かん合用のカップリングリングが付いており、サイズ4～20 (100～7.5 A)のDEUTSCHコンタクトに対応しています。

DEUTSCH DTハウジングは、ピン数が2、3、4、6、8、12のモデルがあり、サイズ16のDEUTSCHコンタクトを使用しています。各コンタクトの連続容量は13 Aです。このハウジングには、かん合用の一体型ラッチが付いています。

DEUTSCH DTハウジングは、ピン数が2、3、4、6、8、12のモデルがあり、サイズ16のDEUTSCHコンタクトを使用しています。各コンタクトの連続容量は13 Aです。このハウジングには、かん合用の一体型ラッチが付いています。
