材質(本体)ABS
質量(g)約500(梱包状態)
保護構造IP30
外部出力アラーム出力(フォトカプラ出力)
絶縁抵抗(MΩ)20(DC500Vメガにて)
適合回路単相2線式、単相3線式、三相3線式、三相4線式
記録間隔1s/2s/5s/10s/20s/30s/1min
記録値電流値・瞬時電力・積算電力量
小型電力量センサ形KM20-B40/-FLK専用のCT
使用温度範囲(℃)-20～+60相対湿度85%以下(ただし結露しないこと)
耐電圧出力端子-外装ケース間：AC2000V 1min
定格周波数(Hz)50/60
保存温度(℃)-30～+65相対湿度85%以下(ただし結露しないこと)
絶縁抵抗(MΩ)出力端子-外装ケース間：50以上(DC500Vメガにて)
オンパネル取付/表示可能でローコストな電力量計。省エネ分析支援。電力と流量を同時計測可能。流量計測などのパルス換算機能。簡易温度計測機能(本体に温度センサを搭載)。高精度計測。消費電力量に加え、発電電力量(回生電力量)や無効電力量(進み、遅れ)の計測。省エネ対策の主流であるインバータの一次側電力計測対応。待機・停止電力の正確な計測のためのオートレンジ切替機能。省エネ実行支援。金額換算機能。警報出力機能(有効電力/無効電力/回生電力/電流/電圧/力率から選択可能)。・本体での計測データをロギング可能、ならびにModbus通信に対応。設置・設定支援。電圧配線不要の簡易計測機能。電圧線の誤配線検出機能。
質量(g)約150(本体のみ)
保護構造前面：IP66(パネル取付時)、リアケース：IP20、端子部：IP00
適合規格EN61010-1(IEC61010-1)、EN61326-1(IEC61326-1)、UL61010-1、CAN/CSA-C22.2 No. 61010-1
耐電圧電流、電圧入力一括とRS-485、OUT1、イベント入力、入出力コモン一括間：AC2800V 1分間電気回路一括とフロントケース間：AC2800V 1分間
定格周波数(Hz)50/60
定格入力電圧(V)AC100～240(単相2線式)：線間電圧AC100/200(単相3線式)：相電圧/線間電圧AC100～240(三相3線式)：線間電圧
寸法(幅W×奥行D×高さH)(mm)48×84×48
保存温度(℃)-25～+65(ただし結露または氷結しないこと)
通信方式RS-485
メモリーEEPROM(不揮発性メモリ)、書込回数：100万回
高度(m)2000以下
絶縁抵抗(MΩ)電流、電圧入力一括とRS-485、OUT1、イベント入力、入出力コモン一括間：20以上(DC500Vメガ)電気回路一括とフロントケース間：20以上(DC500Vメガ)
使用環境異常な振動、衝撃のないところ。揮発性、可燃性、腐食性、およびその他の有毒ガスのないところ。電界または磁界の影響のないところ。粉塵のないところ。塩水の飛沫、または水滴にさらされないところ。
使用周囲温度(℃)-10～+55(ただし結露または氷結しないこと)
周波数変動範囲(Hz)45～65
消費電力(VA)7以下
相線式単相2線：AC100～240V単相3線：AC100/200V三相3線：AC100～240V
使用周囲湿度相対湿度 25～85%RH
確度有効電力・無効電力：±2.0%F.S.±1digit(周囲温度23℃、定格入力、定格周波数、力率1)、無効電力算出式：無効電力=v×i×sinθ(vは電圧の瞬時値、iは電流の瞬時値を示す。θは電圧と電流の位相差)
通信機能【伝送コード】CompoWay/F：ASCII、Modbus：バイナリ
温度の影響±1.0%F.S.±1digit(使用温度範囲内における、周囲温度23℃、定格入力、定格周波数、力率1の時の電力の割合)
同期方式調歩同期式
耐振動片振幅：0.35mm、加速度：50m/s2、振動数：10～150Hz 3軸方向各 8min×10回 掃引
電圧許容範囲定格電源電圧の85～110%
保存湿度(%)相対湿度 25～85
環境過電圧カテゴリ、測定カテゴリ：Ⅱ、汚染度：2
プロトコルCompoWay/F：通信ノード数31台、Modbus：通信ノード数99台
通信速度1.2、2.4、4.8、9.6、19.2、38.4kbps
最大接続台数CompoWay/F：31台、Modbus：99台
伝送距離(m)最大500
トランジスタ出力出力点数：オープンコレクタ1点、積算電力量パルス出力または警報出力：1点、イベント入力と共通のコモン端子
イベント入力【入力点数】イベント入力2点/OUT1と共通のコモン端子【有電圧入力】Hレベル：DC4.75～30V/Lレベル：DC0～2V/入力インピーダンス：約2kΩ【無電圧入力】ON抵抗：1kΩ以下/OFF抵抗：100kΩ以上/ON時残留電圧：8V以下/ON時電流(0Ω時)：10mA以下【最小入力時間】5ms
周波数の影響±1.0%F.S.±1digi(t 定格周波数の±5Hzの範囲における、周囲温度23℃、定格入力、力率1の時の電力の割合)
耐衝撃150m/s2 上下、左右、前後6方向、各3回
イベント入力(最小入力時間)5ms
イベント入力(無電圧入力)ON抵抗：1kΩ以下OFF抵抗：100kΩ以上ON時残留電圧：8V以下ON時電流(0Ω時)：10mA以下
イベント入力(有電圧入力)Hレベル：DC4.75～30VLレベル：DC0～2V入力インピーダンス：約2kΩ
サンプリング周期(ms)100(計測電圧50Hz時)、83.3(計測電圧60Hz時)
ストップビット長1、2ビット
データビット長7、8ビット
トランジスタ出力(出力容量)DC30V、30mAON時残留電圧：1.2V以下OFF時漏れ電流：100μA以下
ローカット電流設定定格入力の0.1～19.9%(0.1%刻み)
確度(電圧)±1.0%F.S.±1digit(周囲温度23℃、定格入力、定格周波数)ただし三相3線式のVtr間電圧と単相3線式のVrs間電圧は同条件にて±2.0%F.S.±1digit
確度(電流)±1.0%F.S.±1digit(周囲温度23℃、定格入力、定格周波数)ただし三相3線式のS相電流と単相3線式のN相電流は同条件にて±2.0%F.S.±1digit
高調波の影響±0.5%F.S.±1digit(周囲温度23℃、基本波に対し電流30%、電圧5%の含有率で第2、3、5、7、9、11、13次高調波を重畳させたときの誤差)
時刻バックアップ保持期間(日)3(電断時)(23℃のとき)
垂直パリティ偶数、奇数、なし
時刻2010～2099年まで(閏年にも対応)、精度：±1.5分/月(23℃のとき)
1個
￥27,980
税込￥30,778
欠品中
動画あり

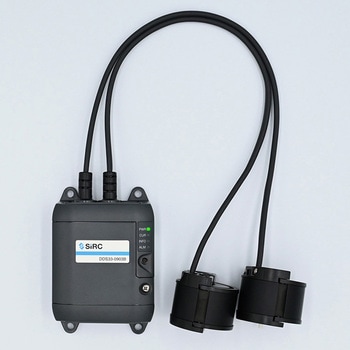

2024年度省エネ大賞で「資源エネルギー庁長官賞」を受賞!!三相3線の3本ある電線のうち、任意の2本にセンサヘッドを取り付けることで、「積算電力量」「有効電力」「皮相電力」の値を計測します。取り付けは、工事不要・わずか15秒で完了。ラインごと、装置ごとのより正確な消費電力量を把握することで、省エネポイントを洗い出します。
用途装置ごとの電力見える化、カーボンフットプリントの把握、品質不良の未然防止、異常の検出など
精度電力(目安)：±3.0% of FS (25℃、50Hz / 60Hz・AC200V / 400Vの正弦波、力率=1)
寸法(幅W×奥行D×高さH)(mm)制御通信ユニット：80×80×30
保存温度(℃)-10～60
測定対象AC三相3線式、50Hz / 60Hz (DIP SW切替)
通信方式Bluetooth
使用電池リチウム電池 CR-123A×2個(同梱)
使用周囲温度(℃)-10～50
計測内容積算電力量/有効電力/皮相電力
測定間隔測定/通信：10秒/1秒 (DIP SW切替)
ケーブル長(mm)制御通信ユニット：350
電圧レンジ(V)200 / 400 (DIP SW切替)
関連資料カタログ(1.17MB)
電力レンジ電圧レンジ×電流レンジによる
使用周囲湿度(%RH)20～80
電池寿命(年)目安：約3(常温20℃、通信間隔10秒)
エコ商品
設備や環境の変化をメールでお知らせする通報機です。手のひらサイズで省スペース設計です。既存のLANにつなげるだけで使用できます。
用途センサのON/OFF情報の通知に。設備の品質管理に。
質量(g)約90
出力点数無し
入力点数(I/O)2点
最大消費電力(W)1.6(負荷消費電流を含まず)
使用周囲温度(℃)0～+55
RoHS指令(10物質対応)対応
使用湿度(%RH)35～85(結露なきこと)
使用温度範囲(℃)-10～+55(ただし、氷結なきこと)
耐電圧AC2000V 1min(貫通穴と出力リード線間)
定格周波数(Hz)50/60
絶縁抵抗(MΩ)100以上(DC500Vメガにて)(貫通穴と出力リード線間)
質量(g)約170
外形寸法(mm)75×90×50
電圧(V)入力計測：100/200V AC系、400V AC系
耐電圧絶縁されている回路間：2000V/1min
定格周波数(Hz)50/60共用
表示方式バックライト付きLCD 上段：緑 4桁16セグメント 文字高さ：6.5mm 下段：アンバー 6桁7セグメント 文字高さ：7.5mm
記憶方式EEPROM(書き換え回数10万回以上)
定格消費電力6VA(AKW1110(B))(AC240V 25℃にて)/8VA(AKW1111(B)) (AC240V 25℃にて)
使用周囲温度(℃)-10～+50(保存温度は、-25～+70)
許容電圧範囲(V)85～264 AC(定格操作電圧の85% ～ 110%)
使用周囲湿度30 ～ 85%RH(20℃ 結露なきこと)
耐振動10 ～ 55Hz(周期1分間)片振幅:0.375mm(上下、左右、前後各方向: 1時間)
耐衝撃294m/s2以上(上下、左右、前後各方向5回)
操作電圧(V)100-240 AC
1台
￥34,980
税込￥38,478
当日出荷
Webブラウザでデマンド監視。Eメール通報で注意警報メール受信。
電源電圧(V)100～240 AC
1個
￥48,980
税込￥53,878
当日出荷
センサで計測したデータを、PCや社内ネットワーク、PLCなどの上位機に送信します。積算電力量、有効電力、皮相電力、力率、電流値などの計測データを生成します。
容量1秒毎データ：690日分(※USBメモリ32GBの場合)(※5センサ接続の場合)
型番DLG02-060
対応IoT電力センサユニット、IoT角度センサユニット、IoT電流センサユニット
通信方法CSV(USB出力・ダウンロード)、Modbus (TCP)、MQTT、FTP、HTTP
サンプリング0.2秒 / 1秒 / 10秒 / 60秒 / 900秒 / 1800秒
保存形式USBメモリ(オプション： GP0020)/内部メモリ
ネットワークタイプLAN
最大接続台数【センサ】6台【Bluetooth】5台【RS-232C(有線)】1台
1台
￥89,980
税込￥98,978
当日出荷
動画あり
2024年度省エネ大賞で「資源エネルギー庁長官賞」を受賞!!。単相3線/2線の任意の電線2本にセンサヘッドを取り付けることで、「積算電力量」「有効電力」「皮相電力」の値を計測します。取り付けは、工事不要・わずか15秒で完了。個別機器ごとのより正確な消費電力量を把握することで、省エネポイントを洗い出します。
用途個別機器ごとの電力見える化、カーボンフットプリントの把握、品質不良の未然防止、異常の検出など
質量(g)センサヘッド部：約75×2、制御通信ユニット部：約110
精度電力(目安)：±3.0% of FS (25℃、50Hz / 60Hz・AC100V / 200Vの正弦波、力率=1)
寸法(幅W×奥行D×高さH)(mm)制御通信ユニット：80×80×30
保存温度(℃)-10～60
測定対象AC単相2線式/単相3線式、50Hz / 60Hz (DIP SW切替)
通信方式Bluetooth
使用電池リチウム電池 CR-123A×2個(同梱)
使用周囲温度(℃)-10～50
計測内容積算電力量/有効電力/皮相電力
測定間隔測定/通信：10秒/1秒 (DIP SW切替)
ケーブル長(mm)制御通信ユニット：350
電圧レンジ(V)100 / 200 (DIP SW切替)
関連資料カタログ(1.17MB)
電力レンジ電圧レンジ×電流レンジによる
ヘッド寸法(mm)センサヘッド：直径Φ43、長さ37
使用周囲湿度(%RH)20～80
電池寿命(年)目安：約3(常温20℃、通信間隔10秒)
設備や環境の変化をメールでお知らせする通報機です。手のひらサイズで省スペース設計です。既存のLANにつなげるだけで使用できます。入出力機器をそれぞれ8点ずつ接続できるため、れんら君1台で多数の管理が可能です。
用途センサのON/OFF情報の通知に。設備の品質管理に。
質量(g)約110
出力点数(I/O)8点
入力点数(I/O)8点
電源電圧(V)DC24
最大消費電力(W)3.7(負荷消費電流を含まず)
使用周囲温度(℃)0～+55
開閉容量(A)2-DC30V/0.5-DC110V/0.5-AC125V/0.3-AC220V
RoHS指令(10物質対応)対応
使用湿度(%RH)35～85(結露なきこと)
1個(110g)
￥69,980
税込￥76,978
当日出荷
シリコーンゴム製の外皮により極めて軽くて割れないので装柱作業も安心して行えます。
磁器碍子端末に比べ撥水性能が高いため耐トラッキング性能が優れています。
シュリンクバック抑制に効果のある設計を独自に採用しています。
外被の両端部に防水パテを内蔵し、防水処理に必要なテープ巻き工程が不要です。
東京電力パワーグリッド株式会社管内の引き込み工事に適したキット構成になっています。
6600V用CVT、CVT(E-E)、EM-CETケーブル用耐塩端末に。
仕様●タイプ：圧着端子●適用ケーブル導体サイズ(mm2)：150●耐塩用●登B-52準拠品(東京電力パワーグリッド株式会社規定仕様)●JCAA K 1301準拠品●東京電力パワーグリッド株式会社内仕様●登B-52準拠品●材質/仕上：収縮チューブ(端末外被)：シリコーンゴム●セット内容/付属品：常温収縮チューブ(端末外被)×3個、圧着端子(端子カバーストッパー付)×3個、スコッチ(R)自己融着テープ13×3巻、3M(TM) 自己融着性絶縁テープフィットテープ(5m)×1巻、接地クランプ×3個、端子カバー×3個、サドルクランプ×3個、ゴムブッシュ×3個、固定用ボルトナットセット(M12×100(60))、すずメッキ軟銅線×1個、相色別テープ(赤・白・青)×1組●原産国：日本●コード番号：255-4505
アズワン品番67-5657-73
1セット
￥120,939
税込￥133,033
63日以内出荷
1個
￥129,800
税込￥142,780
13日以内出荷
1個
￥119,800
税込￥131,780
13日以内出荷
1個
￥39,980
税込￥43,978
欠品中
1個
￥119,800
税込￥131,780
13日以内出荷
電源電圧(V)AC100～240計測電圧と別
外形寸法(高さH×幅W×奥行D)(mm)90×96×64(突起物除く)
1個
￥35,980
税込￥39,578
3日以内出荷
電源電圧(V)計測電圧と共用AC100～277(L-N)、AC173～480(L-L)
外形寸法(高さH×幅W×奥行D)(mm)90×90×65
1個
￥35,980
税込￥39,578
3日以内出荷
電力量モニタ KM-N2 / KM-N3 登場
豊富な上位通信方式
マルチアドレスシステム
プッシュインPlus端子台
初期設定が設定ツールで効率アップ
適合規格EN61010-1、EN61010-2-030、EN61326-1
耐電圧AC2300V 1minコアと出力端子一括間
定格周波数(Hz)50/60
絶縁抵抗(MΩ)100以上(DC500Vメガにて)コアと出力端子一括間
定格二次電流(A)1
定格負担(VA)1
