6ページ目: 熱電対・温湿度センサ・照度センサ本体

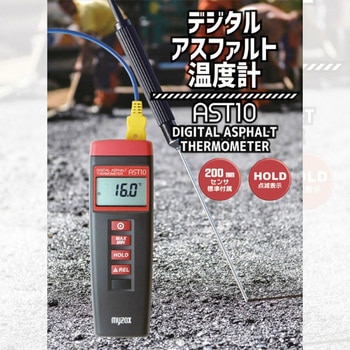

200mmセンサ標準付属 HOLD点滅表示

用途に応じたセンサラインナップを用意

用途に応じたセンサラインナップを用意

温湿度データを無線で送るセンサユニット どこでも簡単に設置でき、設定も容易な無線センサユニットです。マルチホップと暗号化通信に対応した920MHzの無線モジュールIM920sLを搭載しています。親機として、LTEブリッジ IX920sL-LTEやIoTサーバIX920sL-WF1のほかに、PCや組込みマイコンが使用可能です。 長距離通信で採用実績が豊富なIM920sLを内蔵 ケーブル敷設が不要で、設置が容易 設定が簡単ですぐに使える 屋内において長期間安定に運用ができるセンサを採用

旧ナショナルセミコンダクタ(現TI)の温度センサーICです。 電源を与えると温度を表す電圧を出力します。 このLM19の出力電圧vs温度の関係はやや複雑です。 類似の製品が多数ありますので用途に応じて比較検討してください。たとえば、LM35Dは出力電圧(mV)=温度(℃)×10(mV)の明解な関係を持ちます。しかし、LM19は2.4Vからの低電圧動作が可能な点と温度範囲が広い点で有利です。

LoRaWANにより無線でデータ収集ができる堅牢な光センサー 0～160000ルクスの範囲の光強度を±5%の精度と1ルクスの分解能で測定できるセンサーです。IP66準拠の筐体を採用し、屋外での使用や高い紫外線暴露、大雨、粉塵の多い場所など、過酷な環境での使用にも耐えられます。Bluetooth内蔵でOTA(Over The Air)に最適化されており、迅速なセットアップとアップデートが可能です。 ・世界中のLoRaWANネットワークに対応 ・市街地では2km、見通しの良い場所では10kmの超広範囲伝送が可能 ・交換可能なリチウムSOCl2電池(ER34615)を搭載し、バッテリー寿命は最大10年 ・IP66準拠 ・SenseCAP Mateアプリにより4ステップで簡単に設定可能

LoRaWANにより無線でデータ収集ができる堅牢な温湿度センサー 大気中の温度と湿度をそれぞれ-40℃～+85℃、0～100%RH(結露なし)の範囲で測定できるセンサーです。IP66準拠の筐体を採用し、屋外での使用や高い紫外線暴露、大雨、粉塵の多い場所など、過酷な環境での使用にも耐えられます。Bluetooth内蔵でOTA(Over The Air)に最適化されており、迅速なセットアップとアップデートが可能です。 ・世界中のLoRaWANネットワークに対応 ・市街地では2km、見通しの良い場所では10kmの超広範囲伝送が可能 ・交換可能なリチウムSOCl2電池(ER34615)を搭載し、バッテリー寿命は最大10年 ・IP66準拠 ・SenseCAP Mateアプリにより4ステップで簡単に設定可能

LoRaWANにより無線でデータ収集ができる堅牢なCO2/温湿度センサー 大気中のCO2排出量、温度、湿度をそれぞれ400～10000ppm、-40℃～+85℃、0～100%RH(結露なし)の範囲で測定できるセンサーです。IP66準拠の筐体を採用し、屋外での使用や高い紫外線暴露、大雨、粉塵の多い場所など、過酷な環境での使用にも耐えられます。Bluetooth内蔵でOTA(Over The Air)に最適化されており、迅速なセットアップとアップデートが可能です。 ・世界中のLoRaWANネットワークに対応 ・市街地では2km、見通しの良い場所では10kmの超広範囲伝送が可能 ・交換可能なリチウムSOCl2電池(ER34615)を搭載し、バッテリー寿命は最大10年 ・IP66準拠 ・SenseCAP Mateアプリにより4ステップで簡単に設定可能

Robertshaw(R) 1960シリーズ熱電対は、特殊な低質量またはクイックドロップアウト熱電対です。これは通常、熱安全性に酸素枯渇システムを必要とするアプリケーションで見られます。また、パイロット火炎が失われた場合に熱安全性を迅速にドロップアウトする必要がある多くのLPガス機器アプリケーションにも見られます。 -付属のネジナットでバーナーの取り付けが簡単 -長寿命と耐熱性に優れたステンレス製アウタージャケット -銅合金とニッケル合金の組み合わせにより、良好な導電性を実現 -短絡状態から絶縁するマイカワッシャー -Tinnermanクリップ付属 -さまざまな長さで複数の用途に対応

Robertshaw(R)1980シリーズスナップフィット(R)熱電対は、ほとんどのパイロットバーナーに簡単に取り付けることができます。これらは複雑なアダプターなしで製造されていますが、真鍮シースが高い周囲温度の下で提供される追加の断熱材を備えています。付属のネジナットでバーナーの取り付けが簡単長寿命と耐熱性に優れたステンレス製アウタージャケット銅合金とニッケル合金の組み合わせにより、良好な導電性を実現短絡状態から絶縁するマイカワッシャーTinnermanクリップ付属さまざまな長さで複数の用途に対応

Robertshaw(R)のサーモパイルは、ガス器具アプリケーションの業界リーダーです。その主な機能は、スタンディングパイロットライトが作動し、熱が要求されるとメインバーナーガスが適切に点火されるようにすることです。サーモパイルは、バーナーへの潜在的なガスの流れを遮断することにより、安全目的で炎の存在を検出するためにガスアプリケーションに配置されます。サーモパイルは、ミリボルトの出力を増やすために多くの熱電対を組み立てることです。Robertshawサーモパイルには、同軸スペードコネクタと2線式スペードコネクタの2種類の接続があります。1950年のサーモパイルは、TP75とも呼ばれ、2線式スペードコネクタです。1951年のサーモパイルは、CP2(500～600ミリボルト)とも呼ばれ、同軸コネクタです。1950年および1951年のシリーズサーモパイル(パイロット発電機)は、自己発電式ガス制御システムで使用するために設計されています。これらは、同様の競合デバイスを置き換えるために使用できます。付属のネジナットでバーナーの取り付けが簡単長寿命と耐熱性に優れたステンレス製アウタージャケット銅合金とニッケル合金の組み合わせにより、良好な導電性を実現短絡状態から絶縁するマイカワッシャーさまざまな長さで複数の用途に対応

Robertshaw1970シリーズ熱電対ユニカップル(R)設計は、事実上すべてのパイロットバーナーへの設置を可能にします。汎用性の高いジップナットは、熱電対の転がされたねじ山に押したり、引っ張ったり、ねじ込んだりして、あらゆる用途で適切な位置決めを行うことができます。付属のネジナットでバーナーの取り付けが簡単長寿命と耐熱性に優れたステンレス製アウタージャケット銅合金とニッケル合金の組み合わせにより、良好な導電性を実現短絡状態から絶縁するマイカワッシャーTinnermanクリップ付属さまざまな長さで複数の用途に対応

TC-330AWP専用熱電対プローブ

EA1640は、PGシリーズに取付可能な専用温湿度センサーです。サーバールーム、データセンター、病院、スマートファクトリーからグリーンオフィスなど、計測精度が重要視される施設に最適な機能を持っており環境センサー(EA1140、EA1240、EA1340など)と接続可能な1xRJ-45入力ポート、1xRJ-45出力ポートおよび1xRJ-11入力ポートのほか、EA1440 / EA1441 / EA1442ドアセンサーを組み合わせるためのポートが搭載されています。ATEN PGシリーズ対応正確な湿度計測：±7.5% RH、30 - 70% RH；±15% RH、15 - 40% RH、70 - 90% RH正確な温度測定：±1℃(最大)、10 - 40℃；±1.5℃(最大)、-10 - 10℃、40 - 75℃最大8台の端末をデイジーチェーン接続可能PG PDUシリーズおよびEA1140 / EA1240 / EA1340環境センサーと接続可能な RJ-45入力ポート1 x RJ-45出力ポート、および1x RJ-11入力ポートを搭載EA1440 / EA1441 / EA1442ドアセンサーと接続可能なポートを搭載金属面に固定可能なマグネットを搭載ラックへの取り付けが可能なマウントキットを同梱機器の過熱を防止するため、過負荷保護機能搭載透明筐体によって内部のLEDライトが視認でき、機器確認が容易に過熱/過湿度の早期検出機能によりデバイスの故障を防止

・このセンサは、フィルム状のK熱電対を配管やタンクの表面に直接貼り付けたり、狭い隙間に挟み込むなどして表面温度を測定する事ができます。

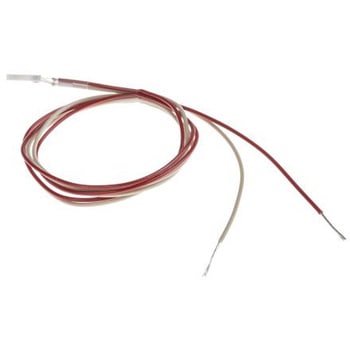

センサータイプ = PT100プローブの長さ = 10mmプローブ径 = 2mm検出温度 Min = -50℃検出温度 Max = +250℃実装タイプ = 裸線テールケーブル長 = 500mmプローブ材質 = プラチナプロセス接続 = プローブ配線数 = 2許容差 = クラスBRS PRO 延長リード線付き白金測温抵抗体. RS Proの高性能白金測温抵抗体シリーズには、延長リード線が付いています。これらのプローブはクラスA / B薄膜で構成され、温度測定に最適なソリューションです。特長 :. 高速な応答時間 長さが300 / 500 / 1000 mmの延長リードは、テフロンで絶縁性を有する 使用温度範囲: -50 ℃ → +250 ℃ 耐振動性 2線式 / 4線式構成 プローブ径：2 mm プローブ長：10 mm . 用途. これらの白金測温抵抗体は、液体浸漬、腐食性物質、プロセスなどに必要な保護 / 被覆を提供します. RS Proを選ぶ理由は.. RS PRO は、コストパフォーマンスに優れた高品質な製品を提供しています。メーカーの幅広い製品は、高い業界標準に適合するように設計されており、信頼性と堅牢性を保証するソリューションです。

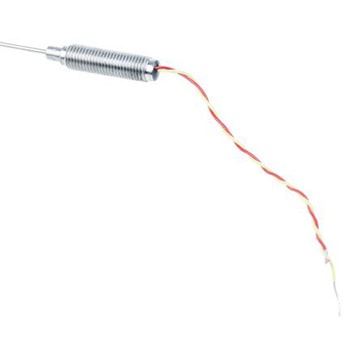

熱電対タイプ = Kプローブ径 = 1.5mmプローブの長さ = 150mmプローブ材質 = ステンレス鋼℃実装タイプ = 裸線テールケーブル長 = 100mm代表規格 = ANSI， RoHS対応Kタイプ産業用 無機質絶縁熱電対(ねじ込みポッド / テール付). ANSI無機質絶縁熱電対(ねじ込みポッド / テール付). 310ステンレススチール又はInconelR合金600シース 柔軟性の高いシースは、多数の用途やプロセスに適合するように屈曲 / 成形できます。 無機質絶縁熱電対 プローブの使用温度範囲： -40 → +1100 ° C ( 1.0 mm 径以上)、 -40 → +750 ° C ( 1.0 mm 径以下) M8 x 1.0 mmのファインピッチねじ込みポットシール(200 oC) 100 mmのテール、PFA 2本ツイスト7/0.2 mm、ANSI MC96.1に準拠した識別カラー付き

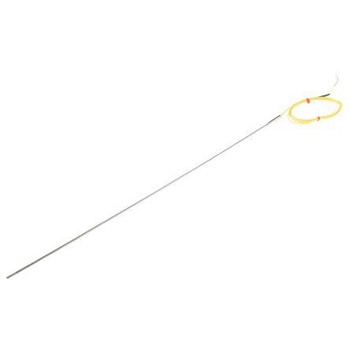

熱電対タイプ = Kプローブ径 = 3mmプローブの長さ = 500mmプローブ材質 = ステンレス鋼℃実装タイプ = 裸線テールケーブル長 = 1m代表規格 = ANSI， RoHS対応RS ProタイプK ANSI無機絶縁熱電対、プレーンポットシール、1 mリード付き. RS ProのタイプK熱電対温度センサ製品は、ANSI MC96.1標準に準拠しています。このセンサ又はプローブは、高耐久構造で、ステンレススチール310プローブ被覆と1 m PFAテフロン絶縁リードを特長としています。無機絶縁フレキシブル被覆は曲げて成形できるため、さまざまな用途に適しています。この熱電対には、電気的干渉を低減する絶縁熱接点、及び定格温度200 ℃のプレーンポットシールがあります。熱電対の仕組み. 熱電対は、幅広いさまざまなプロセスで温度測定に使用するセンサです。異なる金属でできた2本のワイヤレッグを2か所の先端部で接触させて、2か所の接点を形成します。熱接点(測温接点)は、温度測定対象のボディに接続されます。冷接点(基準接点)は、既知の温度のボディに接続されます。測温接点を熱源に配置すると、この接点と基準接点の間に電圧差又は電位差が発生します。この電圧は、熱電対参照表を使用して温度測定値に変換されます。このプロセスは、ゼーベック効果とも呼ばれています。絶縁接点とは何ですか.. 絶縁接点又は非接地型接点とは、熱電対のワイヤが相互に溶接され、外部保護被覆で完全に覆われ、絶縁される箇所です。多くの場合、無機絶縁が利用されます。この接点の利点は、電気的干渉が減少し、安定した読み取りが可能であることです。無機絶縁とは何ですか.. 無機絶縁を使用して、他のワイヤから、及びその周囲を囲む金属プローブ被覆から、熱電対のワイヤを絶縁します。導体が固定接点以外で相互に接触しないようにするために、この被覆には高圧縮酸化マグネシウム粉末が充填されています。高密度の粉末鉱物により、熱電対では迅速な応答が可能になり、導体と被覆の間では、高速な熱伝導が促進されます。又、無機絶縁は、腐食などの環境ダメージからの熱電対ワイヤの保護、電気的干渉の防止、機械的強度とケーブルの柔軟性の維持に役立ちます。特長と利点. 高耐久310ステンレススチールプローブ被覆により、高い耐腐食性、耐酸化性を実現 ANSI MC96.1標準に準拠 無機絶縁により柔軟性、耐久性を実現 絶縁熱接点により電気的干渉を低減 PFAテフロン絶縁リードにより、オイル、酸、液体に対する高い耐性、優れた機械的強度 / 柔軟性を実現 プローブ温度範囲: 最大+1100 ℃. 用途. タイプK熱電対(ニッケルクロム / ニッケルアルミニウム)は、熱電対の中でも最も一般的なタイプです。広い使用温度範囲に対応し、正確で柔軟性があります。この無機絶縁タイプK熱電対プローブの代表的な用途としては、熱交換器、発電所、レンガ / セメントキルン、熱処理、焼鈍炉、サーモスタット、食品温度計、車両診断、研究機関など

熱電対タイプ = Kプローブ径 = 7/0.2mmプローブの長さ = 2mプローブ材質 = PFA℃実装タイプ = Miniature Plugケーブル長 = 2m代表規格 = ANSI， RoHS対応BS EN60584-3:2008準拠のクラス1ケーブル仕様. RS PRO IEC PFA Kタイプ/Tタイプ 先端露出型溶接細線熱電対. RS PROのKタイプ/Tタイプ細線露出接点熱電対シリーズは、精度を最適にするために、クラス1の許容差でANSI MC96.1標準に適合しています。この裸線熱電対温度センサは、耐久性のある構造で、応答時間の短い先端露出型溶接接点を備えています。熱電対の片端がミニチュアフラットピンプラグで終端されており、素早く簡単に接続することができます。これらの熱電対センサのより対線は、耐久性に優れたテフロン.PFAで絶縁されています。熱電対の測定原理. 熱電対は、幅広いさまざまなプロセスで温度測定に使用するセンサです。異なる2種の金属線を2か所の先端部で接触させて、2か所の接点を形成します。熱接点(測温接点)は、温度測定対象の本体に接続します。冷接点(基準接点)は、既知温度の本体に接続します。測温接点を熱源に配置すると、この接点と基準接点の間に電圧差又は電位差が発生します。この電圧は、熱電対参照テーブルを使用して温度測定値に変換されます。このプロセスは、シーベック効果としても知られています。溶接先端露出接点とは. 溶接露出接点は、熱電対のワイヤが相互に溶接されており、外部被覆で覆われていません。このワイヤの両端がプロセスに直接挿入されます。これにより、熱電対の感度が高く、応答時間を短くできます。溶接先端露出接点は腐食しやすいので、非腐食性の流動・静止気体の温度を測定することを推奨します。特長. 応答時間の短い先端露出溶接接点 高耐久テフロンPFA絶縁で、オイル、酸、液体に対する耐性、優れた機械的強度と柔軟性を実現 精度を最適にする ANSI MC96.1 クラス 1 許容差 ミニチュアプラグ終端で迅速かつ簡単に接続 使用温度範囲: -75 . 250 ℃. PFA (Perfluoroalkoxy)ワイヤ絶縁体は、油、酸、その他の薬剤や液剤に強く、優れた機械的強度と柔軟性を備えています。用途. 応答時間の短い溶接先端露出接点 PFA絶縁体を採用した耐久性に優れた構造 許容差はANSI MC96.1クラス1に適合 ミニチュアプラグ終端 使用温度範囲: -75 → +250 ℃ さまざまなサイズの単線又はより線を用意 さまざまなリード長を選択可能. これらの接地型測温接点のタイプ K / T細線熱電対は、テスト / 開発用途に最適です。計測器、温度マッピング、OEM製品などに使われます。これらの接地型測温接点のタイプK / T素線熱電対は、計測器、温度マッピング、OEMなどの用途をはじめとする、テスト / 開発用途に最適です。

熱電対タイプ = Kプローブ径 = 1.5mmプローブの長さ = 1mプローブ材質 = ステンレス鋼℃実装タイプ = 標準プラグ代表規格 = IEC， RoHS対応タイプK、無機物絶縁プローブ. 150及び250 mmのバージョンがあり、高圧力 / 高真空 / 高振動の産業用途に最適です。特長と利点. チップジャンクション、シースから絶縁 ステンレススチール(310) 使用温度範囲: プローブ0 → + 1100 ℃、プラグ220 ℃ (最大) 曲げ可能で、届きにくい場所への取り付けに最適. ステンレススチール310又はインコネル600シースタイプの、曲げ可能なプローブです。 インコネルは優れた耐酸性 標準プラグ付きのタイプについては、 RS ； 787-7793 787-7793 を参照 温度範囲: プローブ0 → +1100 ℃ ポットシール: 0 → +180 ℃ 100メートルの7/0.2 mm PTFE絶縁ケーブル

ポットシール最高温度は180 ℃に制限されます。RS ProタイプJ無機絶縁熱電対、プレーンポットシール、リード付き. RS ProタイプK熱電対温度センサシリーズは、クラス1の許容差でIEC584標準に準拠し、精度を最適化しています。この温度センサは、高耐久の構造で、ステンレススチール310プローブ被覆とPFA絶縁リードを特長とします。無機絶縁フレキシブルプローブ被覆は曲げて成形できるため、さまざまな用途に適しています。この熱電対には、電気的干渉を低減するシングル素子の絶縁熱接点、及び定格温度200 ℃のプレーンポットシールがあります。熱電対の仕組み. 熱電対は、幅広いさまざまなプロセスで温度測定に使用するセンサです。異なる金属でできた2本のワイヤレッグを2か所の先端部で接触させて、2か所の接点を形成します。熱接点(測温接点)は、温度測定対象のボディに接続されます。冷接点(基準接点)は、既知の温度のボディに接続されます。測温接点を熱源に配置すると、この接点と基準接点の間に電圧差又は電位差が発生します。この電圧は、熱電対参照表を使用して温度測定値に変換されます。このプロセスは、ゼーベック効果とも呼ばれています。絶縁接点とは何ですか.. 絶縁接点又は非接地型接点とは、熱電対のワイヤが相互に溶接され、外部保護被覆で完全に覆われ、絶縁される箇所です。多くの場合、無機絶縁が利用されます。この接点の利点は、電気的干渉が減少し、安定した読み取りが可能であることです。無機絶縁とは何ですか.. 無機絶縁を使用して、他のワイヤから、及びその周囲を囲む金属プローブ被覆から、熱電対のワイヤを絶縁します。導体が固定接点以外で相互に接触しないようにするために、この被覆には高圧縮酸化マグネシウム粉末が充填されています。高密度の粉末鉱物により、熱電対では迅速な応答が可能になり、導体と被覆の間では、高速な熱伝導が促進されます。又、無機絶縁は、腐食などの環境ダメージからの熱電対ワイヤの保護、電気的干渉の防止、機械的強度とケーブルの柔軟性の維持に役立ちます。特長と利点. 高耐久321ステンレススチール被覆により、高い耐腐食性、耐酸化性を実現 パフォーマンスを最適にするIEC584クラス1の精度 無機絶縁により柔軟性、耐久性、高性能を実現 絶縁熱接点により電気的干渉を低減 PFA絶縁リードにより、オイル、酸、液体に対する高い耐性、優れた機械的強度 / 柔軟性を実現 センサ範囲: 100 → 760 ℃. 用途. タイプJは、熱電対の一般的なタイプですが、温度範囲が狭く、高温ではタイプKよりも製品寿命が短くなります。ただし、同程度の信頼性が確保されています。タイプJ熱電対は、不活性材料や真空用途で温度を監視する場合に最適です。用途には、プラスチックや樹脂の製造、電気炉内の用途など、熱加工プロセスが含まれます。

RS PRO IEC無機絶縁Kタイプ熱電対 ミニチュアプラグ付き. RS PROの、IEC規格に準拠するKタイプ熱電対温度センサ又はプローブのシリーズです。この熱電対温度プローブは耐久性に優れた構造で、無機絶縁の柔軟な310ステンレススチールプローブ被覆を備え、さまざまな用途に合わせて曲げて成形することができます。この熱電対は、電気的干渉を低減するために、単一素子絶縁接点を備えています。熱電対の片端がミニチュアフラットピンプラグで終端されており、素早く簡単に接続することができます。熱電対の測定原理. 熱電対は、幅広いさまざまなプロセスで温度測定に使用するセンサです。異なる2種の金属の線を2か所の先端部で接触させて、2か所の接点を形成します。熱接点(測温接点)は、温度測定対象の本体に接続します。冷接点(基準接点)は、既知温度の本体に接続します。測温接点を熱源に配置すると、この接点と基準接点の間に電圧差又は電位差が発生します。この電圧は、熱電対参照テーブルを使用して温度測定値に変換されます。このプロセスは、シーベック効果としても知られています。絶縁接点とは何ですか.. 絶縁接点又は非接地型接点とは、熱電対のワイヤが相互に溶接され、外部保護被覆で完全に覆われる接点です。多くの場合、無機絶縁を利用します。このような接点の利点は、電気的干渉が減少し、安定した読み取りが可能になることです。無機絶縁とは何ですか.. 無機絶縁は、他の熱電対線から、またはその周囲を囲む金属プローブ被覆から絶縁するために使用されます。導体が固定接点以外の接点同士の接触を防止するために、被覆には高圧縮酸化マグネシウム粉末が充填されています。高密度のミネラルパウダーにより、熱電対は導体と被覆の間で高速な熱伝導を促進し、迅速な応答が可能になります。又、無機絶縁は、腐食などの環境損傷からの熱電対線の保護、電気的干渉の防止、機械的強度とケーブルの柔軟性の維持に役立ちます。特長. 絶縁熱接点により電気的干渉を低減 無機絶縁により柔軟性、耐久性、高性能を実現 IEC 規格に適合 柔らかく、曲げて成形できるため、取り付けが簡単 耐腐食性と耐酸化性に優れた310ステンレススチールプローブ被覆 ミニチュアプラグ終端で迅速かつ簡単に接続. 用途. Kタイプ熱電対(ニッケルクロム / ニッケルアルミニウム)は、熱電対の中でも最も一般的なタイプです。広い使用温度範囲に対応し、高い精度と柔軟性を実現しています。。この無機絶縁Kタイプ熱電対プローブは、主に熱交換器、発電所、レンガ / セメント炉、熱処理、焼鈍炉、サーモスタット、食品温度計、車両診断、研究機関などに使われています。
