4ページ目: 熱電対・温湿度センサ・照度センサ本体

速感形測温抵抗体

測温抵抗体

圧着高温形温度センサ

圧着形温度センサ(L字形)

I2C出力を備えた温湿度センサーボード センシリオン製の温度/湿度センサーSHT40のブレイクアウトボードです。SHT40は、25～75% で±1.8%の標準相対湿度精度、0～75℃で±0.2℃の標準精度という優れた精度を備えています。本ボードに搭載されている電圧レギュレータとレベルシフト回路により、3Vと5Vに対応しています。 I2Cインターフェースを備え簡単にマイコンと通信が可能 3Vまたは5Vに対応し、任意のマイコンを使用可能 Stemma QTコネクタを装備し、はんだ付けなしに接続が可能 ブレッドボードに接続できるピンヘッダが付属 ArduinoとCircuitPython/Pythonのライブラリを用意

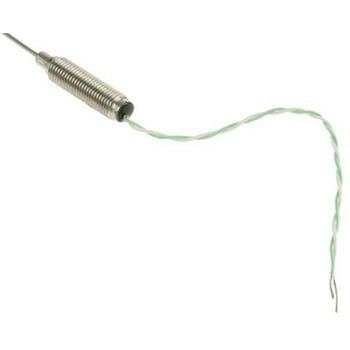

熱電対タイプ = Kプローブ径 = 1.5mmプローブの長さ = 2mプローブ材質 = ステンレス鋼℃実装タイプ = 裸線テールケーブル長 = 100mm代表規格 = IEC， RoHS対応RS PRO IEC無機絶縁Kタイプ熱電対 ねじ込み式ポット・テール付き. RS PRO のKタイプ熱電対温度センサ・プローブは、IEC584規格に準拠しています。この熱電対温度プローブは、無機絶縁の柔軟な310ステンレススチールプローブ被覆を備えた耐久性のある構造で、さまざまな用途に合わせて曲げて成形することができます。この熱電対は、電気的干渉を低減するために単一素子で絶縁された熱接点と、M8 x 1.00 mm のファインピッチねじ込みポットシール(定格温度 200 ° C )を備えています。熱電対の測定原理. 熱電対は、さまざまなプロセスで温度測定に使用するセンサです。異なる2種の金属線を2か所の先端部で接触させて、2か所の接点を形成します。熱接点(測温接点)は、温度測定対象の本体に接続します。冷接点(基準接点)は、既知温度の本体に接続します。測温接点を熱源に配置すると、この接点と基準接点の間に電圧差又は電位差が発生します。この電圧は、熱電対参照テーブルを使用して温度測定値に変換されます。このプロセスは、ゼーベック効果として知られています。絶縁接点とは何ですか.. 絶縁接点又は非接地型接点とは、熱電対のワイヤが相互に溶接され、外部保護被覆で完全に覆われる接点です。多くの場合、無機絶縁を利用します。このような接点は、電気的干渉が少なく、安定した読み取りができるという利点があります. 無機絶縁とは何ですか.. 無機絶縁は、他の熱電対線から、またはその周囲を囲む金属プローブ被覆から絶縁するために使用されます。導体が固定接点以外の接点同士の接触を防止するために、被覆には高圧縮酸化マグネシウム粉末が充填されています。高密度のミネラルパウダーにより、熱電対は導体と被覆の間で高速な熱伝導を促進し、迅速な応答が可能になります。又、無機絶縁は、腐食などの環境損傷からの熱電対線の保護、電気的干渉の防止、機械的強度とケーブルの柔軟性の維持に役立ちます。特長. 絶縁熱接点により電気的干渉を低減 無機絶縁により柔軟性、耐久性、高性能を実現 IEC584規格に準拠 柔軟性があり、曲げて成形できるため、取り付けが簡単 耐腐食性と耐酸化性に優れた310ステンレススチール被覆 M8 x 1.0 mm ファインピッチのねじ込みポットシール 幅広い温度範囲：-100 → +1，100 ℃. 用途. Kタイプ熱電対(ニッケルクロム/ニッケルアルミニウム)は幅広い動作温度範囲、高精度と柔軟性を備えた、最も一般的な熱電対です。この無機絶縁Kタイプ熱電対プローブは、主に熱交換器、発電所、レンガ / セメント炉、熱処理、焼鈍炉、サーモスタット、食品温度計、車両診断、研究機関などに使われています。アクセサリ. M8ロックナットを用意しています。品番 ； 762-1162 762-1162 と ； 762-1187 762-1187 を参照してください。

RS Pro IEC タイプ K 及びタイプ T 露出シングルショット熱電対、ミニチュアプラグ パフォーマンスを最適にするために、クラス 1 の許容差で IEC-584-3 標準に準拠する RS Pro タイプ J 、 K 及びタイプ T シングルショット温度検出熱電対のシリーズをご紹介します。このタイプ K 及びタイプ T シングルショット温度センサは、 Durable Teflon PTFE 絶縁クラス 1 シングルケーブル構造で、 1/0.37 mm リードです。このリードは、すばやく簡単に接続できるように再配線可能なミニチュアフラットピンプラグで終端されます。この熱電対には露出接点があり、これにより短い応答時間での動作が可能です。 特長と利点: 精度を最適にする IEC-584-3 クラス 1 許容差 ミニチュアプラグで素早く簡単に接続 応答時間の短い露出接点 Durable Teflon PTFE 絶縁で、オイル、酸、液体に対する耐性、機械的強度、柔軟 シングルショットケーブル構造は、ガス、蒸気、防水絶縁を備え、オートクレーブや航空宇宙用途に適しています 使用温度範囲： -75 → +250 ° C 用途: このタイプ K 及びタイプ T 熱電対温度センサは、次のようなテスト及び開発用途に最適です。 テスト / 測定 温度マッピング OEM 用途 熱電対の仕組み 熱電対は、さまざまなプロセスで温度を測定するために使用されるセンサです。異なる金属でできた 2 本のワイヤレッグを 2 か所の先端部で接触させ、 2 か所の接点を形成します。熱接点(測温接点)は、温度測定対象のボディに接続されます。冷接点(基準接点)は、既知の温度のボディに接続されます。測温接点を熱源に配置すると、この接点と基準接点の間に電圧差又は電位差が発生します。この電圧は、ゼーベック効果とも呼ばれているプロセスである熱電対参照表を使用して、温度測定値に変換できます。 溶接先端露出接点とは 露出接点は、熱電対のワイヤが相互に溶接されており、外部被覆で覆われていない箇所です。このワイヤの両端がプロセスに直接挿入されます。つまり、熱電対の感度が高く、応答時間が短いということです。溶接先端露出接点は、腐食しやすいので、非腐食性の流動ガス又は静止ガスの温度を測定することをお勧めします。 RS Pro を選ぶ理由 RS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ている RS Pro 製品は、すべて厳しい業界標準に対して厳しくテストされており、 RS Pro の優れた品質

RS Pro ANSI タイプ K 細ゲージ溶接先端露出熱電 RS Pro タイプ K 精細ゲージワイヤ熱電対温度センサシリーズは、 ANSI 規格に準拠しています。これらの熱電対温度センサは、応答時間の短い溶接先端露出接点を備えています。リードは、 ANSI 仕様に従って色分けされ、 Durable テフロン PFA 絶縁材の 0.0076 mm 導体で構成されています。 特長と利点: 応答時間の短い溶接先端露出接点 Durable PFA 絶縁リードで、オイル、酸、液体に対する高い耐性、優れた機械的強度 / 柔軟性を実現します ANSI 規格に適合しています 使用温度範囲： -75 → +260 ° C 用途: このタイプ K 細ワイヤ熱電対温度センサは、次のようなテスト及び開発用途に最適です。 テスト / 測定 温度マッピング OEM 用途 熱電対の仕組み 熱電対は、さまざまなプロセスで温度を測定するために使用されるセンサです。異なる金属でできた 2 本のワイヤレッグを 2 か所の先端部で接触させ、 2 か所の接点を形成します。熱接点(測温接点)は、温度測定対象のボディに接続されます。冷接点(基準接点)は、既知の温度のボディに接続されます。測温接点を熱源に配置すると、この接点と基準接点の間に電圧差又は電位差が発生します。この電圧は、ゼーベック効果とも呼ばれているプロセスである熱電対参照表を使用して、温度測定値に変換できます。 溶接先端露出接点とは 露出接点は、熱電対のワイヤが相互に溶接されており、外部被覆で覆われていない箇所です。このワイヤの両端がプロセスに直接挿入されます。つまり、熱電対の感度が高く、応答時間が短いということです。溶接先端露出接点は、腐食しやすいので、非腐食性の流動ガス又は静止ガスの温度を測定することをお勧めします。 RS Pro を選ぶ理由 RS PROはメーカー独自のブランドで、選択肢を増やすために、高品質で価値の高い製品を幅広く提供しています。世界中のエンジニアから信頼を得ている RS Pro 製品は、すべて厳しい業界標準に対して厳しくテストされており、 RS Pro の優れた品質

被覆熱電対

-200～700℃までの温度範囲で使用され、試験用、実験用の温度測定が主ですが、最近では燃料電池業界などでも使用され、活躍の場を広げています。データロガー用温度センサーとしても広く使用されています。構造が単純なので保護管タイプと比べると安価でスペースも取りません。ただ、その分強度は劣ります。

薬液、水中などで使用できる温接点モールド形で、端末側はミニチュアコネクタのプラグになっています。応答速度が速い為、高速応答を求められる場合に適しています。構造が単純で低価格な温度センサーになります。

シンプルな形状の端子箱付熱電対です。ルーズフランジやコンプレッションフィッティングを使用することで、保護管の挿入長を調節する事が可能です。

PVC被覆を施したJ熱電対用補償導線です。 熱電対を計器まで延長しようとする際などに、ご使用ください。

PVC被覆を施したE熱電対用補償導線です。 熱電対を計器まで延長しようとする際などに、ご使用ください。

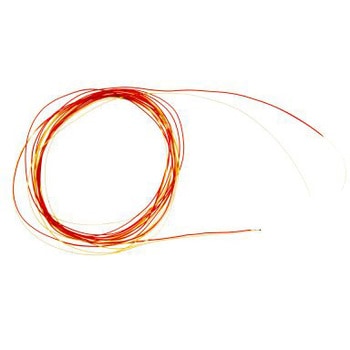

フッ素樹脂(FEP)被覆を施したJ熱電対です。 必要な長さで切断し、先端に温接点を形成することで熱電対として使用できます。

投げ込みセンサM1のカバー付バージョンです。浴槽に直接投げ込むタイプの温度センサです。カバーがついていることにより入浴者等が触って断線してしまうリスクを軽減することが出来ます。

標準的なサイズのモデルです。

コンパクトで省スペース設計のモデルです。

ステンレスシース管に熱電対素線を通してシース管中に、無機絶縁物を高圧で充填したもので、感度・耐振性・経済性に優れております。 市販の温度調節器(K熱電対対応品)にも使用可能です。

TH-8292の先端に丸端子のついたものです。熱電対素線にPTFEやガラスなどの被覆を施したもので、保護管などには入れずそのまま使用する熱電対です。K熱電対なので、市販の温度調節器にも対応可能です。

TH-8290の先端に丸端子がついたものです。熱電対素線にPTFEなどの被覆を施したもので、保護管などには入れずそのまま使用する熱電対です。K熱電対なので、市販の温度調節器にも対応可能です。

極細部、気体温度の測定に最適です。 業界トップレベルの細工の超高速応答極細熱電対です。熱電対先端部のみ50μm径の熱電対です。

キャリブレーションサーモ専用センサ。。マグネットなので、パイプなどに貼付けて使用が可能。

感温部がΦ6.4×50mmと小型な為、保護管と組み合わせて配管に挿入したり、室内温度の計測に使用したり汎用性が高い。
