16ページ目: 蝶番・ヒンジ

パーツの材質が全てSUS316製となっており、高い耐食性の製品となっております。

カラー蝶番、平蝶番。建築、建具、家具などに。家具・タンスの蝶番(丁番)シリーズ

・任意の角度を保持できるフリーストップ仕様です。・スガツネのオリジナル技術により、構成部品を少なく抑え、低価格を実現しました。・2万回の開閉テストをクリアしています。・使用温度：-10℃～50℃/保存湿度：95RH以下・アルミフレームに取り付けできます。

ワークを角度調整できます。 クランプレバーを締めつけることで、調整後の角度を保持します。 回転止めで取りつけるワークの回転範囲を制限します。 キーボードなど角度に制限があるワークに適しています。 アルミフレーム端面取りつけ用ブラケットDAA、取りつけプレートDAF、丸パイプ用ブラケットDPBは組みつけ寸法に互換性があるため、加工なしでそのまま組み合わせて使用できます。 <取りつけ方法> 取りつけねじ(M6)でワークを固定してください。 装置への取りつけは六角穴付きボルト(M5)を使用してください。

Dカットボルトに取りつけたワークを角度調整できます。 クランプレバーを締めつけることで、調整後の角度を保持します。 Dカットボルトにディスプレイ固定金具DFRを組みつけて、ディスプレイやさまざまなワークを取りつけることができます。 アルミフレーム側面取りつけ用ブラケットDAA、取りつけプレートDAF、丸パイプ用ブラケットDPBは組みつけ寸法に互換性があるため、加工なしでそのまま組み合わせて使用できます。 <取りつけ方法> Dカットボルトにワークを組みつけ、ワーク固定用ナットで固定してください。 装置への取りつけは六角穴付きボルトを使用してください。

扉開閉時の固定にご使用ください。L字曲げ部によって引っ掛けるだけで、ドアストッパーとなります。

横開き扉用のソフトクローズ機能付き一軸ヒンジです。閉まり際はダンパーの力でゆっくり閉めることができます。(速度調整可) 六角棒スパナで扉の閉じ速度を調整できます。 引き込み機能により、扉をゆっくり引き込みます。

扉の垂れ下がり調整や、枠と扉のクリアランス調整ができます。 U字スリットのため取り付けが簡単です。

最大トルク0.8N・mのラインナップがあるエンドレスダンパです。一方向にのみ、ダンパ効果があります。

ステンレス製で耐食性に優れています。 左右兼用型(本図・写真共右用です。左用は取付け金具を逆にセットしてご使用ください。)

サイズが違うHG-S-MN型、HG-S-21型、HG-S-75型が新しく加わり、さらに幅広い用途での使用が可能になりました。360°自在に回転します。中央の穴から配線を通せます(HG-S-MN型を除く)。穴径はΦ12、Φ21.5、Φ34、Φ50、Φ75の5種類があります。

グリスレス仕様です。表から蝶番が見えないように扉の裏面に取り付け、任意の角度で扉を保持できます。軸の向きを水平・垂直にして使用できます。広角度仕様です。

異なる動きのヒンジを組み合わせたり、片側を内蔵ユニットなしのヒンジにしたりすることにより、絶妙な開閉動作が可能になります。同形状で内蔵ユニットがトルク、スプリングのタイプがあります。

広い可動域をもつボールジョイント型のトルクユニットです。可動域が広く、細やかな角度調整が可能です。繰り返し使用しても垂れ下がりにくい構造です。SJ300型に、カメラ取付ねじの規格ISO1222に準拠したねじの呼びUNC1/4が追加になりました。SJ300型に、AMPSホールパターンのブラケットが追加になりました。

扉を全開にすると、自動的にロックするあおり止めステーです。ロック解除方法は、足のつま先でステーを持ち上げるだけの簡単操作です。YFN-300Wは、約85°と約110°(全開)で止められます。

三次元調整機能付隠し蝶番 HES3D型等につかう加工治具(テンプレート)です。ルーターやトリマーを使った扉・枠の掘込加工が簡単に行えます。メタクリル樹脂(アクリル樹脂)製のため、使い回しが可能です。

ミニフラップステーL-200Pをワンタッチで取り付けるためのブラケットです。固定キャップをはめこむだけで簡単にステーに取り付けできます。

ネジを締めることにより、任意の開き角度で扉を保持できます。 左右兼用型です。

汎用蝶番です。

オートロック機能 扉を閉めることで自動的に施錠します。 ポップアップ機能 通電によってロックが外れ、自動的に扉を押し出して開扉します。 非常解錠機能 ”非常解錠レバー”を操作することで、強制解錠をすることができます。 検知機能 内臓のマイクロスイッチによって施解錠状態を検知できます。 防滴性能：[IP×3]相当 水が掛かっても電気的に影響が起きない構造です。

L-650は伸長する際にのみ、抵抗力が発生します。作動速度をコントロールする際にご使用下さい。

L-407Aは開き扉用、L-407Bは引き戸用のドアセルファーです。扉がゆっくりと閉まり、閉扉時の衝撃音がありません。

引手部は約60°引起こした所でストップする為、複数使用の大型扉に最適 ラッチの強さはねじで調整できます。 パネル穴明け加工が容易です。

リングを起こすとラッチが作動し、扉が開けられます。閉扉時はワンタッチです。

細菌類・カビ類などの繁殖および悪臭を防ぎます。 衛生面を重視し、清掃のしやすさを追求しました。 取付けはコーナーヒンジFB-611・FB-655と互換性があります。 せり上がりタイプは開扉120°以内で自動的に扉が閉まります。180°以上開くと開いた状態を保持します。 左右兼用型(組換えは固定カムの向きを入替えるだけで簡単に組替えられます。)

ステンレス製で耐食性に優れています。 軽量小型のワンタッチラッチ錠です。 ラッチ部は樹脂のため筐体を傷つけることがありません。 C-49と取付けに互換性があります。

ベルトを引張るだけで荷物を固定します。

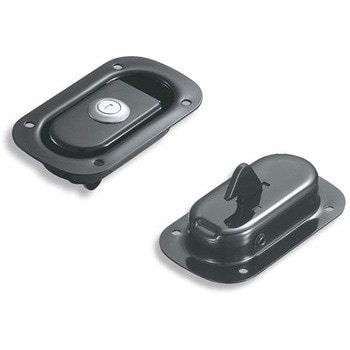

ワンタッチで施錠ができます。 鍵はスプリングの作動で、抜差しできる位置へ復帰します。

用途に応じた材質が選べます。 必要な長さに切断して使用できます。

ヒンジの長さは任意にカットすることができます。 さびにくいペンタイト鋼板を使用しています。 スペース的に裏蝶番の使用できない所に取付けられます。 耐久回数5万回以上

盤の構造・用途に応じて折曲げて使用できます。 ねじれに強い厚板羽根に対して小さい径のピン・カラーが使用可能です。(カール内側を切削しています。) 曲げ・穴加工等の特注品も製作します。お問合せください。

盤の構造・用途に応じて折曲げて使用できます。
