ロッドエンドのボディの中にスフェリカルを組み込んで構成されています。ボディ材料としては主としてクロムモリブデン鋼等を用い硬度はHRC35、引張りの強さで980N/mm²{100kgf/mm²}以上といった強度を有しています。また、スフェリカルのレース材料は用途に応じて最も適したものを選定できるため3ピースロッドエンドは性能要求のきびしい箇所に広く利用されます。

アンギュラ玉軸受は、非分離軸受で、玉と内輪・外輪との接触点を結ぶ直線がラジアル方向に対してある角度(接触角)をもっており、ラジアル荷重と、一方向のアキシアル荷重を負荷することができる。またラジアル荷重が作用するとアキシアル分力が生じるので一般に二個対向させて用いられる。

アンギュラ玉軸受は、非分離軸受で、玉と内輪・外輪との接触点を結ぶ直線がラジアル方向に対してある角度(接触角)をもっており、ラジアル荷重と、一方向のアキシアル荷重を負荷することができる。またラジアル荷重が作用するとアキシアル分力が生じるので一般に二個対向させて用いられる。

海外メーカーの機械に主に使用されているインチサイズのキーです。国内での販売では珍しいインチサイズのキーです。

従来の玉軸受ユニットに比べて小形・軽量で、機械設備のコンパクト化が図られている。 軸受箱にはセンターマークが付いているので位置決めが容易である。

つばきPXベルトはより高性能なタイミングベルトを目指して開発されました。 緻密なかみ合い理論に基づく合理的な円弧歯形を採用し、タイミングベルトの飛躍的な高性能化を実現しています。 合理的な円弧歯形を採用し、高負荷伝動を可能にしました。 大きなベルト歯で、高い歯飛び性能を有しています。 歯先の特殊ディンブルの効果により低騒音です。 プーリとのかみ合いが、歯先と歯底が共に接触するジャストタッチですから高精度伝動が可能です。

チェーンカッター1列用のスペアピンです。

ステンレス軸受はNSK特殊環境用軸受スペーシアTMシリーズの基本製品で、主に高湿度環境用として最適です。お求め易くラインアップしました。軸受鋼より優れた耐食性。大気専用、グリース潤滑。保持器は高耐食性能、低騒音作動、長寿命化のため、ガラス繊維強化仕様。SUS440C相当材のため、磁性あり。高湿度環境等にての高耐食性能。化学溶剤に対する優れた抵抗力と安定性。SUJ2標準品に相当する低騒音作動、長寿命。

オルダムタイプのフレキシブルカップリングです。 ハブとスペーサがスリップすることにより、大きな偏芯・偏角を許容します。 ミスアライメントにより発生する軸荷重が小さく、軸への負担を軽減します。 ねじり剛性が高く、応答性にすぐれています。 シンプル構造で組み立てが容易です。 耐油性・電気絶縁性があります。 スペーサの突起構造が大きな偏角を無理なく許容。軸への負担を軽減します。 スペーサに突起のない従来のオルダムタイプカップリングでは、スペーサとハブが外径付近で干渉するため、許容偏角が小さく(1°～1.5°)、また、軸に曲げたモーメントが発生します。 MOLでは、突起が支点となり、容易に偏角を許容。曲げモーメントが発生しません。このため、許容偏角が大きく(3°)、また、軸への負担を軽減します。

給油せずに使用できます。

ベストローラー重荷重用。耐久性、利便性、経済性を重視して設計されたのがベストローラー重荷重用(BRHシリーズ)です。ベアリングの設計から樹脂成形、製造工程に至るすべてを合理化、一新しました。

ステンレス(SUS316)冷間引抜材を使用しているので強靱性と耐食性に優れています。

標準Vベルトに比べ、耐熱、難燃、耐油、耐屈曲性、耐薬品性、静電防止性に優れたハイパワーベルトです。 電気抵抗値は米国RMA規格に準拠しております。

ゴムカバーは、ニトリルブタジェンラバー(NBR)を使用しており、耐油性・耐摩耗性に優れた特長をもっております。 中央部に膨らみを設け、約30～40°の角度になってもスムーズに回転できる様になっており、取り付け・取り外しも簡単で塵の侵入を防ぎます。 中央のふくらみに二硫化モリブデングリース等を充分に行き渡らせることで、無給油運転が出来ます。

銅合金をベースとし、厳選された固体潤滑剤で製造されたプラグを埋込んだ高荷重用無給油軸受けです。 メンテナンスフリーで給油の必要がありません。 耐摩耗特性が極めて優れています。高荷重・低速運動条件での往復運動、断続運動、揺動運動のように油膜形成が困難な使用箇所で優れた耐摩耗特性を発揮します。 摩擦係数が低い。 低温から高温まで広い範囲で使用できます。 耐食性、および耐薬品性に優れています。 耐衝撃性に優れています。

環境にやさしい鉛フリー材料で、潤滑剤が全くいらない「完全無給油軸受」です。 ポリアセタール樹脂(POM)と親油性繊維および特殊充填剤と油からなる材料で、射出成形により複雑な形状が可能で、含油POM材による良好な摺動特性をあわせ持ちます。 無潤滑下で低摩擦係数と耐摩耗特性を持ちます。 高速・無潤滑での使用ができます。 低摩擦係数でスティック・スリップが起きません。 射出成形による複雑な形状が可能です。 ミス・アライメントの許容能力に優れています。 使用可能温度範囲が広範囲です。

旋削形ニードルベアリングは、断面高さが小さく定格荷重の大きな軸受です。 外輪は安定した剛性を持ち、軽合金などのハウジングでも容易に使用できます。

ベアリングの中で最も多方面に活用されている深みぞ玉軸受。深溝玉軸受は、内輪・外輪とも軌道は円弧状の深い溝になっておりラジアル荷重、両方向のアキシアル荷重、又はそれらの組合せである合成荷重を受けることができ、高速回転にも適しています。シールド形は、金属のシールド板を外輪に固定し、内輪シール面のV溝とのラビリンスすきまを形成しています。

業界初の円弧歯形。 ベルト歯に伝わる力の解析により開発された円弧歯形の歯付ベルト。 ベルト歯を高く大きくすることで、1歯あたりの伝動容量アップを実現。

止めネジで取り付ける汎用タイプ。 止めネジでシャフトを押さえて固定するセットカラーです。 簡易的な位置決めなどに使用でき、最もコンパクトなタイプです。

・滑らかにかみあう理想の歯形状と、応力の集中を排除する独自のかみあいの採用で、高トルク伝動ができます。 ・プーリとのかみあいがスムーズで、ベルト歯先とプーリ溝底が密着し、打撃音をやわらげますので走行音が低くなります。 ・伝動容量が大きいので、ベルト幅を狭くでき、給油の必要がないので給油装置が不要です。省スペースで経済的な伝動ができます。

内輪・外輪の軌道面、及びころの円すいの頂点が軸受中心軸上の一点に集まるように設計されている。軸受にラジアル荷重が作用すると、アキシアル分力が生じるので、2個対向させてするが組合せ軸受け又は複列軸受として使用する必要がある。後ろにJの付いたものは、ISOの規定と一致している。

単列深溝玉軸受は、転がり軸受の中で最も代表的な形式であり、その用途は広い。内輪・外輪に設けられた軌道の溝は、転動する玉の半径より、わずかに大きい半径の円弧の横断面をなしている。ラジアル荷重のほかに、両方向のアキシアル荷重を負荷することができます。摩擦トルクが小さく、高速回転する箇所や低騒音、低振動が要求される用途にも適しています。

転がり軸受の中で最も多く使用される軸受です。軌道溝は、転動する玉の半径より、わずかに大きい半径の円弧になっており、玉と軌道は点で接触します。深溝玉軸受はラジアル荷重、アキシアル荷重およびこれらの合成荷重を受けることができます。構造が簡単なため、容易に精度の高いものが得られ、高速回転にも適しています。

タイプ1のイソメックブッシングには、半分のキリ穴が2ヶ所、半分のねじ穴が1ヶ所、合計3ヶ所の穴があいています。またイソメックプーリーには、ブッシングのキリ穴に対応する位置にねじ穴が、ブッシングのねじ穴に対応する位置にキリ穴がそれぞれあいています。取りつけ・取りはずしはこれらの穴にセットスクリューを締め込み、そのジャッキとしての作用と利用して行います。全ての製品には、取扱い説明書が添付されております。

・寿命判断の可視化・歯布を黒からベージュに変更したことで、一層視認しやすくなり、歯欠け寿命の判断が容易になりました。・長寿命化(体屈曲性 1.5倍)・屈色疲労性がアップするため、多軸レイアウトでの長寿命化が期待できます。・運転伸び低減(-20%以上)・伸びにくくなったため、ベルトの張り直し回数が低減します。・取付荷重の軽減(-10%)・取り付け張力が低減し、取り付け軸荷重が軽減しました。・シナヤカさアップ(30%改善)・破断強度はそのままに曲がりやすさを向上させたことで、ベルトの取り付けが容易になりました・・クリーン(60%以上低減)・歯布の書類方法を変更し、ゴム粉の飛散を低減。・クリーンな伝動が可能となりました。

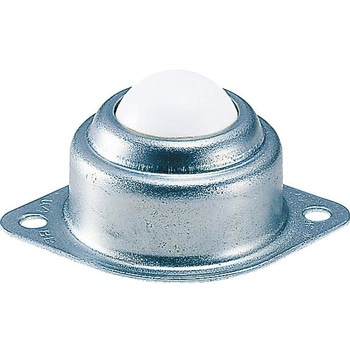

搬送物を載せて360度自在に動かすことができます。

2個のハブの間に緩衝ゴム(ニトリルゴム)をはさみ込んだだけのシンプルな構造のカップリングで、ハブの材質にアルミ合金を採用し、軽量です。 また、軸への取り付けはハブ外周部にストレートエッジをあてるだけで心出しが簡単に行えます。構造がシンプルなため低価格なのも魅力のひとつです。

プーリ上でのベルトの沈み込みのバラツキがなく高速(60m/sまで)で、平ベルトに近いスムーズな伝動が可能 小プーリ径で使用でき、速比も大きく取れるため、伝動系の軽量・コンパクト化が可能 バンフレスクラムは、2山または3山結合しており、ベルトの振動がほとんどなく、振動によるベルトの横転やプーリからの離脱のない安定 した伝動が可能 ベルトが結合しており、ベルト同士の接触や、プーリからの離脱がなく、水平掛け運転に最適。特殊なプーリ(深溝プーリ等)を使用する必要がありません。

● 1個でも、短納期でお届けします。 鋳造から機械加工・表面処理まで一貫生産。しかも、プーリー 加工専用のNC機械・自動機・バランサなどを自社開発。セ ル生産方式により、多品種少量生産と短納期を極限まで追求。 お客さまに”便利”をお届けします。 ● 便利な追加工サービスを標準化。 軸穴・キー溝・押しねじの追加工を標準化しました。 ● JIS規格を上回る高品質。 材 質・加 工 精 度・バランス精 度ともに JIS 規 格( JIS B 1854 - 1987「一般用Vプーリ」)を上回る最高品質のプーリー です。外周での不釣合い許容値はプーリー質量の0.1%を保 証。表面処理は、防錆効果が高く仕上がりの美しい塗装を行っ ています。
