角度計とは、角度を測るために使用する測定用品。竿の先端に分度器が取り付けられた形状をしたプロトラクターや、図面や現物の角度を写し取って線を引くのに便利な自由金などです。プロトラクターはステンレスやアルミでできているものがほとんどで、シルバー仕上げのものもあります。スラントルールはダクトや配管工事で活躍する角度計で、勾配の測定に使用。またデジタル式の角度計なら計測した数値の確認がしやすく、かつコンパクトなため持ち運びにも便利です。プロトラクターや自由金にデジタル液晶表示の付いたタイプもあります。
1.
カタログ掲載商品

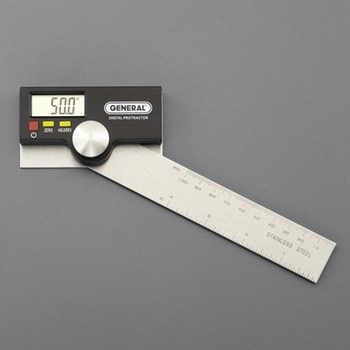

デジタル式プロトラクター
1台
(1)
【特長】数値を読み取りやすいデジタル表示!ホールドボタンで測定値を固定できます。【用途】角度の測定に。 【電源】リチウム電池CR2032×1個(別売り) 【材質】(デジタル部)樹脂製、(直尺部)ステンレス304 【角度の測定範囲(°)】0.0〜359.9 【最小目盛】0.1°、1mm 【オートパワーオフ】5分 【角度精度(°)】±0.3
角度計 > プロトラクター
2.
- モノタロウ
- デジタル式プロトラクター
- ￥3,190 〜
(8)
【特長】デジタル表示なので一目で数値を読み取れます。 視界の悪いところでも測定値をホールドして、手元で確認する事ができます。 耐久性の高い直尺部。ステンレス製の直尺部にエッチングで目盛を入れました。 測る際に便利な左端面基点と直角時内側基点仕様です。
角度計 > プロトラクター
3.
- モノタロウ
- プロトラクター
- ￥419
(5)
【特長】シルバー仕上げはステンレス材に硬質クロームメッキしてあるので目盛の読取りが容易です。 ステンレス仕上げ及びシルバー仕上げがあります。 【目盛】1°通し×180° 【最小読取値(°)】1 【本体厚さ(mm)】1.2 【竿厚さ(mm)】1.2 【精度(分)】±20
角度計 > プロトラクター
4.
プロトラクター
1個
(3)
【用途】角度の測定やケガキ作業に。 【材質】分度板：SUS420J2、竿：SUS410 【質量(g)】65 【精度】±0.2 【最小読取値(°)】1 【本体厚さ(mm)】1.2 【竿厚さ(mm)】1.2
角度計 > プロトラクター
5.
(1)
【特長】どんな角度でも基準面(0.0°)に設定可能 確認、記録に便利なホールド機能 ネオジムマグネット付 本体材質：アルミ押出材 パイプ等の測定に便利なV溝構造 【付属品】CR2032(モニター用)電池1個、ソフトケース 【トラスコ品番】405-1041 【測定範囲】180°×2方向(360°) 【電源】CR2032電池×1個 【最小表示】0.1° 【使用温度範囲】+5℃〜50℃ 【測定精度】±0.2°(±3.5mm/m) 【電池寿命(時間)】2000 【本体寸法(縦×横×高さHmm)】51×33×60 【オートパワーオフ】5分後
角度計 > 各種角度計
6.
- モノタロウ
- プロトラクター
- ￥419
(5)
【特長】目盛はエッチングで刻み+黒クロムメッキ加工してあり、消えにくくなっています。 大きく鮮明な目盛数字を採用しました。 シルバー仕上げ(艶消し加工)で表面の反射を抑え目盛が読み取りやすくなっています。【用途】角度の測定やケガキ、長さ測定に使用するプロトラクター 【材質(本体)】ステンレス
角度計 > プロトラクター
7.
(4)
【特長】竿目盛は1mm通しで片面2段です。 竿が完全に固定できるので、高精度の用途に使用できます。 【材質】ステンレス 【目盛】1°通し×180° 【最小読取値(°)】1 【本体厚さ(mm)】1.5 【竿厚さ(mm)】1.5 【精度(分)】±15 【竿幅(mm)】16
角度計 > プロトラクター
8.
(3)
【特長】従来の分度器は外側角度のみの測定に限られていましたが、このATプロトラクターNo.70は内側、外側の角度が測定できますので、面倒な型紙を作っての測定、位置決めは不要!又、どんな鋭角も測定が可能です。 【分度板半径(mm)】70 【目盛】1°通し×90°(分度板) 【竿幅(mm)】15 【分度板厚さ(mm)】1.2 【材質】ステンレス、シルバー仕上げ 【竿厚さ(mm)】1.2 【竿長(mm)】180
角度計 > プロトラクター
9.
【特長】任意の位置を0°にセットでき、その位置からの測定ができます。 絶対値(ABS)を記憶できます。 ホールド機能付きで、数値の固定が可能。 表示が確認できない所の測定等に便利です。 測定面を研磨仕上したプロ向き仕様。 底面マグネット付き。 【仕様】自動スイッチオフ：約5分後 【材質】アルミ合金 【寸法(mm)】32W×50.8H×50.8L 【測定範囲】360°リアルタイム(180°×2) 【質量(g)】172 【最小表示】角度0.1° 【使用温度範囲】0℃〜45℃ 【測定精度】0°・90°・180°=±0.1°(±1.75mm/m)1〜89°・91〜179°=±0.2°(±3.5mm/m) 【使用電池】3Vリチウム電池(CR2032) 【防塵防水性能】IP50 【電池寿命】約1000時間 【安定時間(秒)】10
角度計 > 各種角度計
10.
(1)
【特長】鋭角の角度10°まで計れます。 【材質】ステンレス(SUS420J2) 【質量(g)】110 【最小読取値(°)】1 【本体厚さ(mm)】1.2 【竿厚さ(mm)】1.2 【精度(分)】±20 【竿数】2
角度計 > プロトラクター
11.
【特長】機械、金型、活具等の角度測定、組立、加工基準として使用できます。 5分単位で角度測定。 【仕様】最少読み取り地は5分、レンズ付 【トラスコ品番】809-4384
角度計 > プロトラクター
12.
(2)
【特長】分度器の正円の板です【用途】治具及び機械等に取付けて角度の測定に 【最小読取値(°)】1 【材質】ステンレス(SUS420J2) 焼なし品 【通し(°)】360 【竿数】竿なし
角度計 > プロトラクター
13.
【特長】表示を反転させることができます。 【エスコ品番】EA720WR-1 【測定範囲(mm)】100 【電源】CR2032×1個(付属) 【測定精度】(傾斜)±0.1° 【角度の測定範囲(°)】0〜180 【分解能】角度：0.05°、目盛：1mm 【機能】ゼロリセット、ホールド、リバース表示 【本体寸法(幅W×奥行D×高さH)(mm)】84×12×194(スケール含む)
角度計 > プロトラクター
14.
(4)
【特長】折りたたんでポケットに入り、携帯に大変便利です。 10cmでコンパクトサイズです。 【トラスコ品番】408-3474 【材質】ステンレスSUS420J2 【目盛】2°通し 【目盛(mm)】100(竿) 【寸法(直径Φ×厚さ)(mm)】40×1.0(分度板) 【全長×幅W×厚さ(mm)】120×10×1.0
角度計 > プロトラクター
15.
【材質】ステンレス(SUS410) 【測定範囲】角度測定範囲：10〜90° 【質量(g)】43 【寸法】半径：70mm・厚さ：2mm 【器差】±0.5°
角度計 > プロトラクター
16.
【仕様】裏面スケール付(70mm) 【エスコ品番】EA720WR-5 【寸法(mm)】ブレード：203、本体：27(W)×22(D)×140(H) 【電源】CR2032×1個(付属) 【角度の測定範囲(°)】0〜360 【分解能】0.05° 【機能】ゼロリセット、データホールド、反転表示、左右両角度表示 【測定精度(°)】(傾斜)±0.3
角度計 > プロトラクター
17.
(1)
【本体直径(Φ)】210 【目盛(本体)】0.5°通し×180° 【材質】ステンレス(SUS420J2) 【最小読取値(°)】0.5 【本体厚さ(mm)】2 【角度の測定範囲(°)】0〜180 【竿厚さ(mm)】2 【精度(分)】±15 【目盛(竿)】1mm通し×300mm
角度計 > プロトラクター
18.
(4)
【特長】本体のみシルバー仕上げ(硬質クロームメッキ)です。 【材質】ステンレス(SUS420J2) 【目盛】1°通し×180° 【最小読取値(°)】1 【本体厚さ(mm)】1.5 【竿厚さ(mm)】1.5 【精度(分)】±15 【竿幅(mm)】16
角度計 > プロトラクター
19.
(1)
【特長】目盛はエッチングで刻み+黒クロムメッキ加工してあり、消えにくくなっています。 大きく鮮明な目盛数字を採用しました。 【トラスコ品番】408-3393 【材質】本体：ステンレス 【寸法(mm)】200×52×15 【材質(本体)】ステンレス 【質量(g)】65 【材質(ねじ部)】真ちゅう 【最小読取値(°)】1 【本体厚さ(mm)】1.2 【寸法(直径Φ×厚さ)(mm)】90×1.2 【目盛(竿)】10cm 【目盛ピッチ(°)】1 【竿数】1
角度計 > プロトラクター
20.
【特長】機械、金型、冶工具等の角度測定、組立、加工基準として使用 【仕様】レンズ付 【質量(g)】450 【等級】B級品(研磨仕上) 【最小読取(分)】5
角度計 > プロトラクター
21.
(1)
【特長】副尺板採用で詳細な読み取りが可能です。 任意の角度でロックするクランプハンドルです。 【仕様】360°の範囲を10′単位で計測 【トラスコ品番】311-0176 【質量(g)】160 【器差】±10′ 【サイズ(mm)】100×70×16
角度計 > プロトラクター
22.
【特長】溶接前後の部材の角度測定が広範囲に出来ます。 圧接後のふくらみ、溶接後の肉盛りに干渉せずに直接測定が可能。 板金折り曲げ等の内側、外側の角度測定にも対応。 表面にツヤ消しシルバー仕上げを採用し、目盛りを読み取りやすくしました。 堅牢、軽便で携帯に便利。(プラスチックケース付)【用途】圧接部、突き合わせ継手の折れ曲り角度、フランジ、板金の曲げ角度、溶接仕口部の角度測定、板材はさみ角度測定 【仕様】開先(ベベル)角度：はさみ角度30〜30°(最小読取値：1°)突き合わせ継手、圧接部の折れ曲がり角度：0〜90°仕口部の角度スタッド溶接後の傾き：0〜180° 【トラスコ品番】412-1465 【材質】ステンレス(SUS410) 【質量(g)】100 【測定精度】±0.5(角度)
角度計 > プロトラクター
23.
【特長】竿が完全に固定できるので高精度の用途に使用できます。 表面はシルバー仕上げにより反射を抑え、文字が見やすくなっています。 竿目盛は1mm通しで片面2段です。【用途】角度の測定。精密用。 【竿長(mm)】304 【竿厚さ(mm)】1.5 【質量(g)】155 【トラスコ品番】229-7159 【材質/仕上】ステンレス(SUS420J2) 【目量】1° 【直径(mm)】120
角度計 > プロトラクター
24.
【特長】ボタンの切り替えで2通りの測定 【曲げ角度モード】板金曲げ角度をリアルタイムに表示。 【一般角度モード】通常の角度計として使用できます。 任意の位置を0°にセットし、その角度からの比較測定ができます。【用途】・曲げ角度計として 曲げ角度モード (180°×2α) 従来の角度計では、例えば板金を120°に曲げた場合30°と表示されるので、曲げ角度を求めるには計算が必要です。 曲げ角度計DPM-2なら、曲げ角度が図のようにそのまま表示されます。 ・通常角度計として 一般角度モード (90°×4) 通常の角度計としても使用できるよう、「一般角度モード」も備えています。 任意の角度を0°にセットでき、その位置からの測定ができます。 曲げた後の検査、鉄骨加工、機械加工用に便利です。 【仕様】自動スイッチオフ：5分後測定面マグネット：ネオジム磁石Φ10、吸着力2kg×3 【材質】アルミ合金メッキ仕上 【寸法(mm)】57L×57H×29W 【測定範囲】曲げ角度モード：180°×2α(360°)一般角度モード：90°×4 (360°) 【質量(g)】220 【最小表示】角度0.1° 【使用温度範囲】0℃〜40℃ 【測定精度】・曲げ角度モード：0°〜5°& 175°〜180°=±0.2°(±12'・3.5mm/m)6°〜174°=±0.4°(±24'・7mm/m)・一般角度モード：0°〜5°& 85°〜90°=±0.1°(±6'・1.75mm/m)6°〜84°=±0.2°(±12'・3.5mm/m) 【使用電池】9V6P角型アルカリ電池一個 【防塵防水性能】IP50 【電池寿命】連続使用70H 【安定時間(秒)】3
角度計 > 各種角度計
25.
【特長】軽量、コンパクトな回転角度検出器です。 配線処理が不要です。 データ出力機能付です。【用途】軸の回転角度測定などに 【仕様】最小読取値1′または0.01° 【付属品】モニター電池 【トラスコ品番】811-5226 【測定範囲】360°(全周囲) 【器差】±2′
角度計 > 各種角度計
26.
から出荷目安:14日
(2種類の商品があります)
【特長】傾斜角の読み取り器。再現性±0.1° 重量950g 【寸法(mm)】141×109×47mm 【測定範囲】±50° 【最小読取値】0.1°
角度計 > 各種角度計
27.
から出荷目安:14日(2種類の商品があります)
【特長】鋭角の測定が可能になりました。 竿が固定できます。 目盛が読みやすい加工です。 表面はシルバー仕上げにより光の反射を抑え、文字が見やすくなってます。 竿目盛は1mm通しで片面2段です。【用途】角度の測定。 【材質】ステンレス(SUS420J2) 【質量(g)】670 【硬度】HRC45 【竿数】2
角度計 > プロトラクター
28.
から出荷目安:14日(2種類の商品があります)
【材質】ステンレス(SUS420J2) 【最小読取値(°)】0.5 【本体厚さ(mm)】2 【竿厚さ(mm)】2 【精度(分)】±15 【目盛(本体)】0.5°通し×180° 【目盛(竿)】1mm通し×400mm 【竿数】1
角度計 > プロトラクター
29.
【特長】ステンレス仕上です。分度器の半円の板のみで治具および機械に取り付けてご使用いただけます。 【直径(Φmm)】90 【最小読取値(°)】1 【本体厚さ(mm)】1.2 【材質】ステンレス(SUS420J2) 【通し(°)】180 【竿数】竿なし
角度計 > プロトラクター
30.
(1)
【特長】折りたたんでポケットに入り、携帯に大変便利です。 10cmでコンパクトサイズです。 【トラスコ品番】408-3482 【材質】ステンレスSUS420J2 【目盛】2°通し 【目盛(mm)】100(竿) 【寸法(直径Φ×厚さ)(mm)】40×1.0(分度板) 【全長×幅W×厚さ(mm)】120×10×1.0
角度計 > プロトラクター
31.
【特長】主目盛と副尺目盛が同一面で段差がなく、目の位置による読み取り誤差が少ない。 微動調整ツマミにより微調整が出来ます。 目盛部は銀つや消し処理により反射が少なく読み取りやすい。 本体主要部は、錆びにくく、耐久性に富むステンレス焼入れ鋼。 器差±5′ 【トラスコ品番】811-5223 【材質】ステンレス(SUS420J2) 【質量(g)】600 【寸法】335×100×35 【硬度】HRC45 【器差】±5′
角度計 > プロトラクター
32.
から出荷目安:14日(2種類の商品があります)
【材質】ステンレス(SUS420J2) 【最小読取値(°)】0.5 【本体厚さ(mm)】2 【竿厚さ(mm)】2 【精度(分)】±15 【竿数】2
角度計 > プロトラクター
33.
(2種類の商品があります)
- モノタロウ
- プロトラクター
- ￥419
【特長】工作物の角度を測るのに用いる器具です。竿が固定できます。 【直径(Φmm)】90 【竿長(mm)】204 【竿厚さ(mm)】1.2 【質量(g)】81 【目量】1°
角度計 > プロトラクター
34.
【特長】小型・軽量で持ち運びに便利です。 水準器としても使用できます。 【仕様】マグネット付き 【測定範囲】0〜360° 【質量(g)】120 【電源】CR2032リチウム電池×3個(別売) 【表示】LCD 【分解能】0.1° 【器差】0.1° 【アズワン品番】2-5134-01
角度計 > 各種角度計
35.
【特長】軽くて耐久力のあるアルミフレーム【用途】穴あけ、切削、切断角度の調整、組立、溶接、曲げ角度の測定、任意の基準面からの角度測定 【仕様】測定基準面:フラット溝 【付属品】ソフトケース 【エスコ品番】EA721SD-11 【質量(g)】118 【使用温度範囲(℃)】5〜50 【電源】CR2032×1個 【角度の測定範囲(°)】180×2(360) 【分解能】0.1° 【機能】任意の基準面でゼロ設定、ゼロ設定の記憶が可能なABS測定、ホールド、オートパワーオフ(約5分) 【本体寸法(幅W×奥行D×高さH)(mm)】51×33×51 【電池寿命】約2000時間
角度計 > 各種角度計
36.
【特長】分度板が四角になっており、外縁を案内して使用できます。 目盛はエッチング+黒クロムメッキ加工してあり、消えにくくなっています。 大きく鮮明な目盛数字を採用しました。 シルバー加工で表面の反射を抑え目盛が読み取りやすくなっています。 【形状】分度板：四角 【寸法(mm)】200×55×15 【材質(本体)】ステンレス 【質量(g)】78 【材質(ねじ部)】真ちゅう 【本体厚さ(mm)】1.2 【目盛(竿)】10cm 【目盛ピッチ(°)】1 【竿数】1
角度計 > プロトラクター
38.
(2)
【特長】手のひらサイズの小型プロトラクタ。キーホルダーホール付。【用途】角度の測定や移し取り、長さ測定に。 【材質】ステンレス鋼 【本体サイズ(mm)】直径35×厚さ1.5×内目盛2°×外目盛5°
角度計 > プロトラクター
39.
【特長】デジタル液晶表示角度計です。 軽量小型です。 2辺の挟角の測定、板金曲げ角度から光学プリズムまで対応します。 【仕様】360°の範囲を1′又は0.01°単位で計測 【トラスコ品番】465-7390 【電圧】3V 【質量(g)】650 【器差】±2′ 【サイズ(mm)】100×70×16
角度計 > プロトラクター
40.
【特長】デジタル表示の精密角度測定器です。 90°、180°、360°と3つのモードが使用可能です。 文字回転ボタンで表示を逆転することが可能です。 電池を入れ替えても角度を記憶しています。 任意の位置で0設定が可能です。 鋭角アタッチメント付きです。 +-方向切替機能付です。 表示は、「°」と「′」の切替が可能です。【用途】角度の測定に 【測定範囲】0-360° 【電源】CR2032(テスト用付属) 【精度】±5、0.08 【最小読取値(°)】1、0.01 【目量】1°、0.01°
角度計 > プロトラクター
