34ページ目: カプラー/レバーカップリング

カプラの切り離し時の不快音とホースの反動現象を解消

流量が約2倍にアップ

耐食性に優れたステンレス製。 カプラ接続後、スリーブを回すだけで簡単・確実にロックできるスリーブロック機構。

「液だれ低減バルブ構造」で接続。分離時の空気混入量と液だれ量を大幅低減。 圧力変動の大きい油圧回路に最適。

独自の「エアレスバルブ構造」により空気混入量を大幅に低減します。圧力変動の大きい油圧回路に適しています。

新設計によるパーツ構成で省エネルギー、高効率を実現しました。流量ロスの低減により、多様な現場でのニーズに対応します。構成要素各部の抵抗発生状況を把握しロス低減を実施。低圧損化により大流量化を実現しました。従来のSPタイプと互換性があります。

【SPタイプ】。ソケットプラグの双方に自動バルブを備えた両路開閉型のクイックカップリングです。分離と同時に通路が遮断され、流体の噴出損失やエアー混入を即時にシャットアウトします。。【SP-Vタイプ(真空用)】。高精度の気密構造を実現した自動開閉バルブにより、優れた耐真空性能を発揮。分離時においても配管内流出がなく、クーラー、冷蔵庫の生産ラインなど、幅広い用途で品質の安定を図れます。

安全・省エネを兼ね備えたカップリング。黄銅製。フルフロー構造のため、エアツール、機械の性能を最大限に引き出します。パージタイプ。2次側の残圧処理機能付きで、ホースの鞭打ち減少を無くす等安全にプラグの着脱が可能です。セーフティーロック機能付。プラグを挿入しないとレバーが開きません。レバーでエアを遮断しないとプラグが外れません。

バルブ機構をもたない貫通式で、圧力損失が少なく粘度の高い流体に適しています。

バルブ機構をもたない貫通式で、圧力損失が少なく粘度の高い流体に適しています。

自動バルブにより分離と同時に通路が閉じ、流体の損失やエアーの混入をシャットアウトします。

自動バルブにより分離と同時に通路が閉じ、流体の損失やエアーの混入をシャットアウトします。

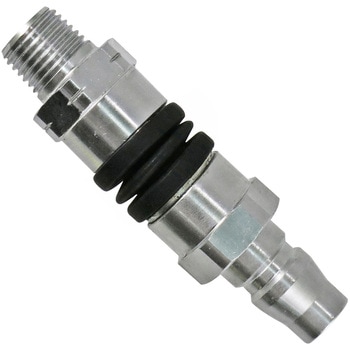

回転旋回を自由に変えることができます。ホースのねじれ・折れを防ぎ手首の負担を軽減します。CHS型カップリングソケット付きです。

フルフロー設計でエア工具の性能を最大限に引き出します。 使用中誤作動によるプラグ離脱を防止するロック機構付です。 無圧ワンタッチ接続が可能です。

プラグ・ソケットのどちらからでも流体が流せる。空気配管から空圧機器への接続用途に適してます。

軽量・小型化。スリーブ外形23mmのコンパクトタイプ。ワンタッチ接続。

軽量・小型化。スリーブ外形20mmのコンパクトタイプ。ワンタッチ接続。

軽量設計。ワンタッチ接続で優れた操作性を発揮。

軽量設計。ワンタッチ接続で優れた操作性を発揮。

アコーディオン形状 のフッ素樹脂ガス ケットです

工場内の空気配管から空気工具のホース接続用まで、汎用性に優れたカプラです。空気には鋼鉄性、水には真鍮・ステンレス製が適しています。ただし、分離時にプラグ側の流体が流出しますのでご注意ください。鋼鉄製の重要な構成部品には焼き入れを施し強度を向上。特に耐摩耗・耐久性に優れています。幅広い空圧用途に対応できるよう本体材質・サイズ・取り付け形状を標準化しています。

ハイカプラにコンパクトなダスタ機能を内蔵。工具を接続したままでダスタ作業ができ、作業性が向上。ボールベアリング式のスイベル機構で、ホースのねじれがなく手にかかる負担を軽減。ダスタボタンの操作が楽にできる、圧力バランスバルブを採用。始業前のドレーン抜き作業も容易です。流体の流れ方向－流体はソケットからプラグ側に流します。互換性ーハイカプラシリーズ各製品の20・30・40型プラグと接続できます。真空用途適合性－単体時及び接続時ともに真空用途には使用できません

重要な構成部品には焼き入れを施し強度を向上、耐摩耗性・耐久性も抜群です。

プラグをソケットに押し込むだけで接続完了。ワンプッシュ式だから両手を使えぬ狭い場所でも接続簡単。

重要な構成部品には焼き入れを施し強度を向上、耐摩耗性・耐久性も抜群です。

重要な構成部品には焼き入れを施し強度を向上、耐摩耗性・耐久性も抜群です。

重要な構成部品には焼き入れを施し強度を向上、耐摩耗性・耐久性も抜群です。

重要な構成部品には焼き入れを施し強度を向上、耐摩耗性・耐久性も抜群です。

小型軽量によりハンドツールの作業時間がラク。接続はワンプッシュ式なので簡単。流体はソケット側・プラグ側どちらからでも流せます。

小型軽量によりハンドツールの作業時間がラク。接続はワンプッシュ式なので簡単。流体はソケット側・プラグ側どちらからでも流せます。

重要な構成部品には焼き入れを施し強度を向上、耐摩耗性・耐久性も抜群です。

従来の物体の流れを阻害する複雑なバルブ内蔵型とは違い、ボールバルブ方式の全く新しい内部機構のカップリングです。このため、これまでのようにカップリングの介在により流量と圧力が損なわれることなく、ツール側に最大限のエアや水を供給することができます。このことは、ツールの仕様通りの能力を発現させるとともに、故障を起こす原因から解放し、更に、流量確保は省エネルギーを果たして経済的です。常用圧力2．5Mpaまでは、簡単なワンタッチ操作でニップルの着脱が無圧に近い状態で行える優れ物です。ニップルをカップリングに挿入して、約70度スイングさせるだけで装着はOK。取り外しはロック・リングを引いてニップルを元に戻すだけ。ホース内の圧力がニップルのスイングに影響されることはありません。カップリングに装着されたニップルは確実にロックされて、作業中に障害物にぶつけたり引っかけたりして起こる外れがない安全機構です。また、ニップルを外した際に起こるホース内の残圧によるホースの「鞭打ち現象」は、カップリングの残圧開放機構によって解消。作業者に危険を及ぼすことや他の器物を破損させることがない安心設計機構です。ボールバルブ機構のカップリング方式により、工具側にも配管側にも適応。

バルブレス構造なので高粘度の流体に最適
