ベアリング用ナット・ワッシャ

シャフトのキーみぞ加工が不要で省力化。

舌を曲げた形式のワッシャーです。

高速回転による振動や正逆回転による衝撃にも影響されない軸受用ゆるみ止めナットです。シャフトのキー溝加工と歯付座金が不要で代替品になります。

シャフトのキーみぞ加工が不要で省力化。

シャフトのキーみぞ加工が不要で省力化。

振動によるねじの緩み止めを防止します。ベアリングナットと同じで菊ワッシャーが不要です。

HLBは絶対ゆるみません。ハードロックの原理から生まれた軸受用ゆるみ止めナット(ハードロックベアリングナット)に内在するロックエネルギーは、外部からの衝撃、振動等に全く影響されず、恒久的安定を保ちます。もちろんアメリカNAS3350ゆるみ試験機による実験にも余裕をもってクリアーしており、他の軸受用ゆるみ止めナットとの差も歴然としています。抜群の作業性はHLBの大きな特長です。歯付座金を必要としないため、軸の溝加工も不要です。これは作業能率を大幅にアップさせると同時に、歯付座金+ナットという組合せでは得られなかった確実性(完全締結)という大きなメリットをも提供することになります。安全性=経済的価格で絶対にゆるまないHLBがユーザーに数々のメリットを提供しています。製品価格の他に、施工後の保守点検、ゆるみから発生するクレーム処理に要する経費、点検不可能な箇所に対する不安等をトータルすると、HLBがいかに経済的価格であるかがおわかりいただけるはずです。

振動によるねじの緩み止めを防止します。ベアリングナットと同じで菊ワッシャーが不要です。

軸方向に対しセットスクリューが直角になっており、且つ3分割(120度等配)となっております。 尚、ねじ方向に対し、振れ精度が3ミクロン以下の研磨仕上げの高精度ロックナットです。 その為、セットスクリューを3方向から均等に締め付けることにより、シャフトとの同芯も容易に得られ、軸方向に対し高精度な振れの少ない安定した組立てが短時間で行えます。

SS400製。アダプタスリープを取付たり、ベアリングをシャフトみ固定する際に使用します。

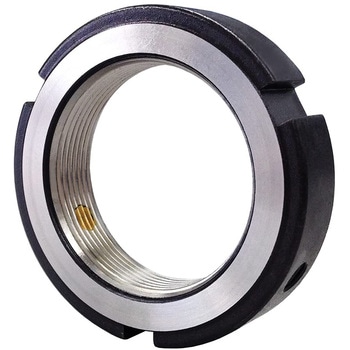

3箇所セットスクリュー(M17以下は2箇所)を円周方向から固定。フックスパナ溝4箇所

冷間圧延鋼材/熱間圧延鋼材(SPCC/SPHC)(亜鉛メッキ加工)。アダプタスリープを取付けたり、ベアリングをシャフトに固定する際に使用します。

ベアリング用ゆるみ止めナットです。

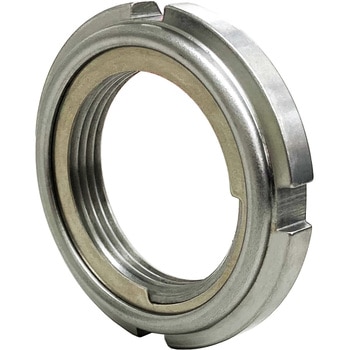

フリクションリングが緩み止めの機能を持ちワッシャーは必要ありません。

軸方向に対しセットスクリューが直角で120度等配の設計です。

ナット自体にスリットを入れ、キャップボルトを均等なトルクにて締め付けることで軸のねじ部と、ナットのネジ部が面全体に当たるので大きな力にてロックすることができます。 ねじ方向に対しあたり面の振れ精度が5ミクロン以下の高精度ナットです。

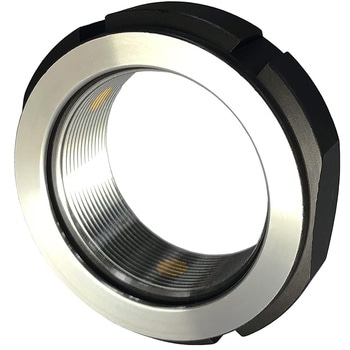

軸方向に対しセットスクリューが30度になっており、且つ3分割(120度等配)となっております。 尚、ねじ方向に対し、振れ精度が3ミクロン以下の研磨仕上げの高精度ロックナットです。 その為、セットスクリューを8方向から均等に締め付けることにより、シャフトとの同芯も容易に得られ、軸方向に対し高精度な振れの少ない安定した組立てが短時間で行えます。 組立て空間が限られている場合等にご使用頂けます。

TWIN FU-NUT は、精密ロックナットとしての「ねじ精度」「面振れ精度」「ゆるみ止め性能」を追求した画期的なベアリングナットです。ねじ精度は4H(ISO規格)です。ねじと座面の振れに対する精度が高い。ゆるみ止め性能に優れている。ナットの締め込みだけで締結が完了する。

締結物に対しての与圧調整が容易です。再使用ができます。

ボールネジ支持軸受用として、ネジ軸とベアリングの固定を精度良く容易に行えます。ねじ方向に対して、振れ精度が5μ以下の切削仕上げの高精度ロックナットです。

軸方向に対しセットスクリューが直角で120度等配の設計です。

軸方向に対しセットスクリューが30度で120度等配の設計です。

フリクションリングが緩み止めの機能を持ちワッシャーは必要ありません。
