48ページ目: 電線管・CD・PF・金属可とう管/付属品

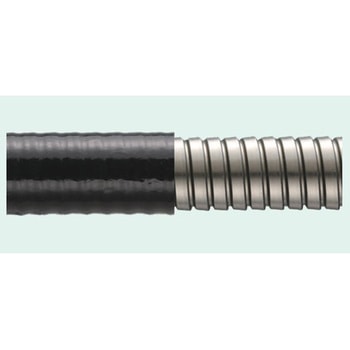

スクエアロック構造の溶融亜鉛メッキ鋼帯製のチューブに、耐油性、耐候性に優れた塩ビを被覆しております柔軟性に優れ、付属品との電気的接続性にも優れています

溶融亜鉛メッキ鋼帯製でインターロック構造のチューブです。また、被覆がなく軽量で、耐偏平強度や引張強度に優れています耐熱仕様(80℃以上)の環境でご使用になる場合には耐熱仕様の付属品をご使用ください(耐熱仕様ボックスコネクタ/S-W-PCB、耐熱仕様パイプコネクタ/S-W-PCC(亜鉛ダイカスト製))常時80℃以下の環境下でご使用になる場合には、締め付けが若干緩くなりますが、通常のコネクタでも接続できますまた、KF専用のパッキンを装着することにより、締め付け強度を上げることもできます(専用ボックスコネクタ/N-W-PCB、専用パイプコネクタ : N-W-PCC(亜鉛ダイカスト製))

スクエアロック構造の溶融亜鉛メッキ鋼帯製のチューブに、耐油性、耐候性に優れた塩ビを被覆しております柔軟性に優れ、付属品との電気的接続性にも優れています

スクエアロック構造の溶融亜鉛メッキ鋼帯製のチューブにグラスウールとステンレス鋼線を外装被覆しております二重の外装被覆により耐摩耗性、耐スパッタ(火花)性や耐刃物性に優れています柔軟性に優れ、付属品との電気的接続性にも優れています外装にステンレス鋼線を使用し、耐腐食性に優れています二重ブレード被覆のため、専用付属品をご使用下さい(専用ボックスコネクタ/KHB(真鍮製)、専用パイプコネクタ/KHC(真鍮製))

ストレートコネクタを90°アングルとしてご使用いただくためのアングルアダプタです本体は真鍮製で、表面は電気亜鉛メッキ処理を施しております※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

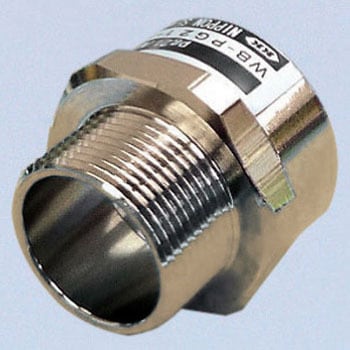

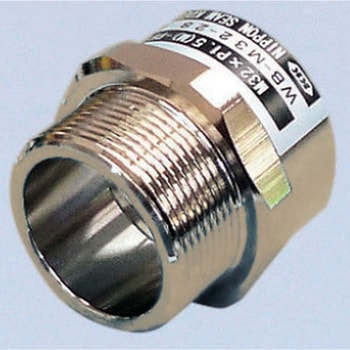

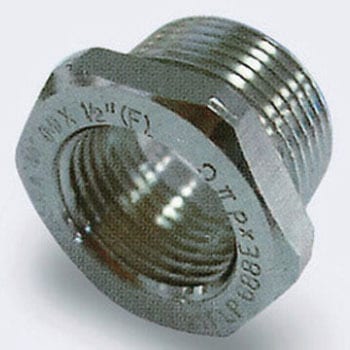

コネクタの取付ネジサイズを変更する場合にご使用下さい本体はステンレス(SUS316)製切削品です防爆構造 ExdⅡc/ExeⅡ/ExtD A21、IP66/67認定商品(認証型式 : OSAJ)です※屋外施工の場合シール材等の併用により効果の高い防水処理ができます

コネクタの取付ネジをPgネジに変換する場合にご使用下さい本体は真鍮製で、表面はニッケルメッキ処理を施しております※屋外施工の場合シール材等の併用により効果の高い防水処理ができます

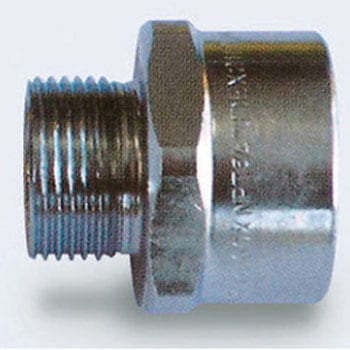

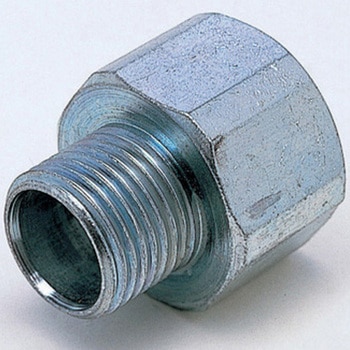

コネクタの取付ネジサイズを変更する場合にご使用下さい本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております屋外施工の場合シール材等の併用により効果の高い防水処理ができます

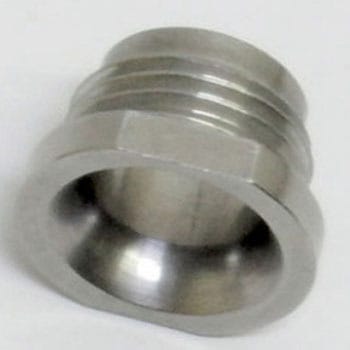

KXP-FSタイプの電線管接続側のメネジ部に取り付けることにより移動用(ベルマウスタイプ)に変換できます本体はステンレス(SUS304)製です

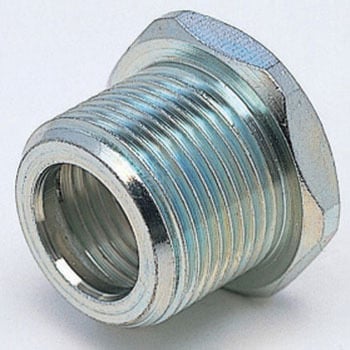

コネクタの取付ネジサイズを変更する場合にご使用下さい本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております※屋外施工の場合シール材等の併用により効果の高い防水処理ができます

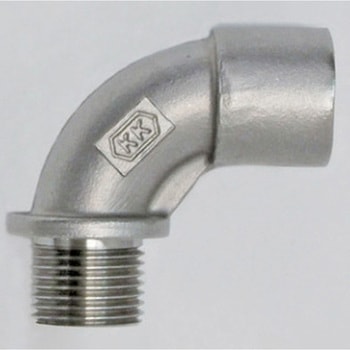

ストレートコネクタを90°アングルとしてご使用いただくためのアングルアダプタです本体はステンレス製SCS13(SUS304)製です※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

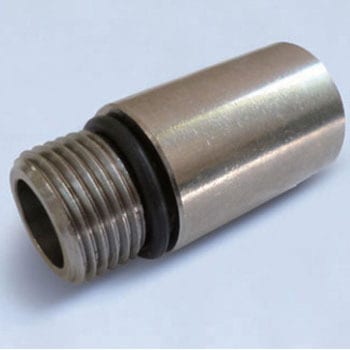

KXP-FとW-PCBの間に取り付けることにより、KXP-Fのカバーのスライド幅を長くすることができますKXP-Fにフレキシブルチューブを取り付ける場合にケーブルをクランプしやすくなります本体は亜鉛ダイカスト製で、表面は電気亜鉛メッキ処理を施しております

ストレートコネクタを45°アングルとしてご使用いただくためのアングルアダプタです本体はステンレス製SCS13(SUS304)製です※接続するフレキや接続状況により防水性能は変わりますので、屋外施工の場合シール材等の併用により効果の高い防水処理ができます

コネクタの取付ネジサイズを変更する場合にご使用下さい本体はステンレス(SUS316)製切削品です防爆構造 ExdⅡc/ExeⅡ/ExtD A21 IP66/67認定商品(認証型式 : OSRA)です※屋外施工の場合シール材等の併用により効果の高い防水処理ができます

コネクタの取付ネジをMネジに変換する場合にご使用下さい本体は真鍮製で、表面はニッケルメッキ処理を施しております※屋外施工の場合シール材等の併用により効果の高い防水処理ができます

KXP-FSとW-SCBの間に取り付けることにより、KXP-FSのカバーのスライド幅を長くすることができますKXP-FSにフレキシブルチューブを取り付ける場合にケーブルをクランプしやすくなります本体はステンレス(SUS304)製です

制御盤類とハイフレックスPTを接続するストレートボックスコネです。PSGに比べてコンパクトで、小さな取付穴で使用できます。

取付スペースを取らない小型のコンネです。

亜鉛めっき帯鋼をセミインターロック構造に噛み合わせたケーシングに、耐溶剤性のビニルを密着被覆したフレキです。切削油等が頻繁にかかる場所での使用に適しています。油づけの場所や、溶剤系の雰囲気での使用に適しています。引張り及び捻れ強度の必要な箇所や、可動部に使用可能です。フレキ用コンネと接続することにより、防液性(IP67相当)を確保できます。耐溶剤コンネと組み合わせての使用を推奨します。

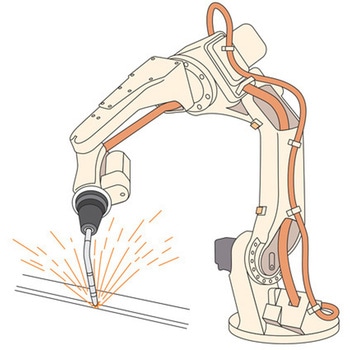

溶接時に所構わず飛散、飛来する磁気帯の高温なスパッターから電線やケーブル等を保護する耐熱性650℃の繊維PBO(ポリパラフェニレン・ベンゾビス・オキサゾール)を、必要な寸法に裁断して生地の長手方向(長さ10m)の表・裏の端部に強力な綿ファスナーを全長に渡って生地と同材の縫糸で密着縫製しました。ロボットアームの耐熱カバー高温スパッタリングからのケーブル&電線保護溶接時の火花受けカバー【耐熱シート】標準長さ10m/1本から必要な長さに裁断出来るよう、一定の間隔(P=100ミリ)で裁断箇所を設けました。

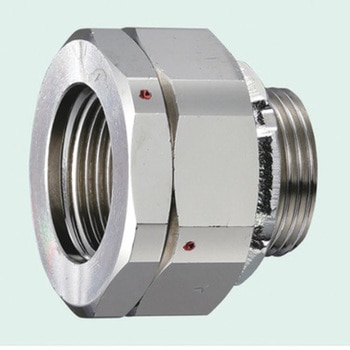

回転機構のないコンネ端末に取り付け、回転コンネにするためのアダプタです。回転運動によるフレキのねじれを吸収し、破損を防ぐ効果があります。取付穴径の変更は必要ありません。電線保護のため、360°以上は回転しません。パネル取付時・フレキ接続時には、ストッパーピンに負荷が加わらないようにご注意ください。

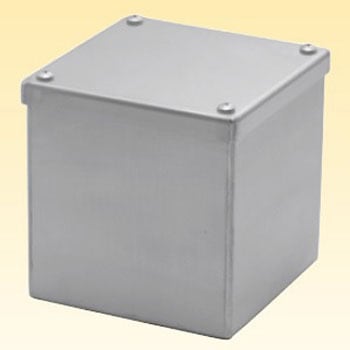

防水構造によりカブセ防水形、水切り防水形、平防水形の三種類があります。ステンレス鋼板の厚さは、1.5 mmです。造営材に取付けるための足付きのものと足無し(標準品)のものがあります。アース用端子の有るものと、無いもの(標準品)の二種類があります。アース端子は、台形のもの(国土交通省仕様)とボルト形(M6)があります。寸法は、下表の横A× 縦B× 深C で50 mm単位が標準です。「国土交通省仕様」のラベルが必要な場合は、ラベルをボックスに貼り付けます。国土交通省仕様は、台形アース端子を取付けていることが条件です。「国土交通省仕様アースなし」のラベルは、アース端子なしで、その他の仕様は、すべて国土交通省の仕様に準拠して製作していることがラベル付の条件です。蓋を本体より取り外したとき、蓋の小ねじが落下しない仕様にしております。

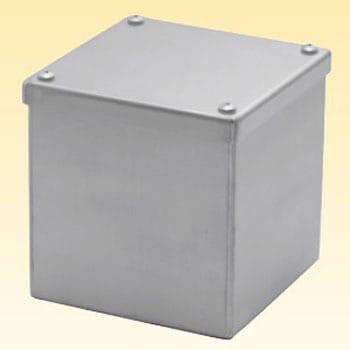

防水構造によりカブセ防水形、水切り防水形、平防水形の三種類があります。ステンレス鋼板の厚さは、1.5 mmです。造営材に取付けるための足付きのものと足無し(標準品)のものがあります。アース用端子の有るものと、無いもの(標準品)の二種類があります。アース端子は、台形のもの(国土交通省仕様)とボルト形(M6)があります。寸法は、下表の横A× 縦B× 深C で50 mm単位が標準です。「国土交通省仕様」のラベルが必要な場合は、ラベルをボックスに貼り付けます。国土交通省仕様は、台形アース端子を取付けていることが条件です。「国土交通省仕様アースなし」のラベルは、アース端子なしで、その他の仕様は、すべて国土交通省の仕様に準拠して製作していることがラベル付の条件です。蓋を本体より取り外したとき、蓋の小ねじが落下しない仕様にしております。

防水構造によりカブセ防水形、水切り防水形、平防水形の三種類があります。ステンレス鋼板の厚さは、1.5 mmです。造営材に取付けるための足付きのものと足無し(標準品)のものがあります。アース用端子の有るものと、無いもの(標準品)の二種類があります。アース端子は、台形のもの(国土交通省仕様)とボルト形(M6)があります。寸法は、下表の横A× 縦B× 深C で50 mm単位が標準です。「国土交通省仕様」のラベルが必要な場合は、ラベルをボックスに貼り付けます。国土交通省仕様は、台形アース端子を取付けていることが条件です。「国土交通省仕様アースなし」のラベルは、アース端子なしで、その他の仕様は、すべて国土交通省の仕様に準拠して製作していることがラベル付の条件です。蓋を本体より取り外したとき、蓋の小ねじが落下しない仕様にしております。

電線管用のZDC製小ねじ止め式キャップです。このキャップは、ケーブル用電線管配管にご使用下さい。

ケイフレックスの端末を保護するためのブッシングとしてご使用できます。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。

ケイフレックスと附属品の引張り強度をより強くするため、及びケイフレックスの自立を助けるためのネット付き袋ナットです。ネットの材料は、ステンレス(SUS304)製ワイヤーです。ネット付き袋ナットは、KM 型(標準型)のすべての附属品に取付けできます。

Φ16，Φ22のノックアウトを塞ぐための装飾用プラグです。ZDC製の表面処理はサーチライトNi/Crめっきです。樹脂製の色調はライトグレー色です。ロックナットは黒色です。

ケイフレックスの自立を助けるためのブーツ付き袋ナットです。ブーツの材料は、ゴムと同等の熱可塑性エラストマーです。ブーツ付き袋ナットは、KM 型(標準型)のすべての附属品に取付けできます。ブーツの長さは40mm が標準です。
