49ページ目: 電線管・CD・PF・金属可とう管/付属品

ケイフレックスの端末を保護するためのブッシングとしてご使用できます。

防爆式コネクタ用の組替用ゴムパッキンです。例えばコネクタK2XBG2216 は、挿入できるケーブル外径は、Φ14～Φ16mm です。 もし、このコネクタにΦ11mm のケーブルを挿入する場合は、ゴムパッキンKX(GP)2212 に組替えてご使用下さい。

EM3BG用グランドパッキンEM3GPのパッキン穴径を小さくするためのスリーブです。

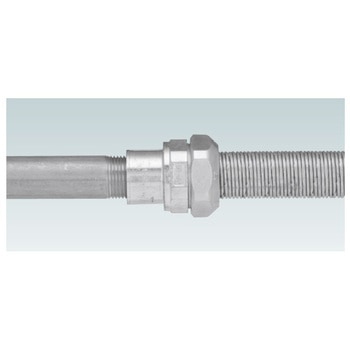

プリカチューブとねじ付き鋼製電線管を接続するためのねじ込み式のコンビネーションカップリングです。プリカチューブ及び鋼製電線管の接続は、両方共にねじ込み式です。JIS C 8461-1 による分類コード:X355X13023X0

防水仕様KMKI，KMKE に使用している防水シール付トルク小ねじは単品で販売しております。商品分類名「サンパーツ」361 頁のGLPA563 をご参照下さい。非防水仕様KMK2I，KMK2E に使用しているトルク小ねじは単品で販売しております。商品分類名「サンパーツ」361 頁のSPPA409 をご参照下さい。

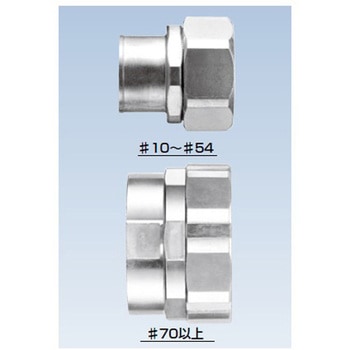

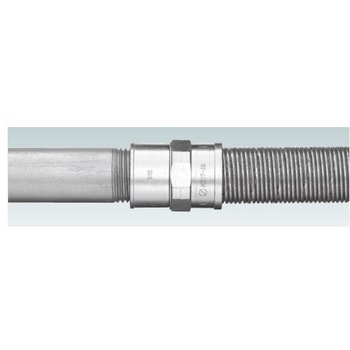

ケイフレックスと厚鋼電線管を接続するためのコンビネーションカップリングです。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコンビネーションカップリングの引張力は#10 は500N (JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー)、#70 以上は2500N (JIS C 8461-23 の分類コードは5 ベリーヘビー) です。

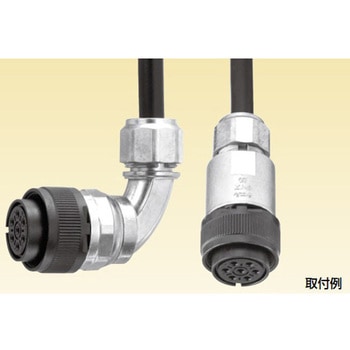

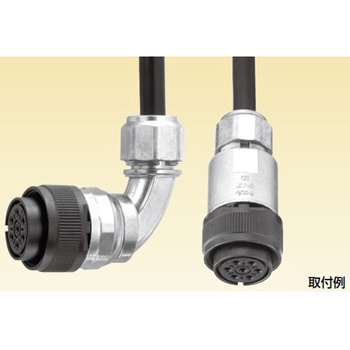

ケーブルをバックシェル付きのMS コネクタに接続したとき、防水仕様にするためのカップリングです。MSコネクタとカップリングの接続は、アルミたて型モーターレンチ(スーパーツール製品番MFT68Aを推奨)、プライヤー等を使用して堅固に締付けて下さい。MS コネクタへの参考締め付けトルクは以下の通りです。

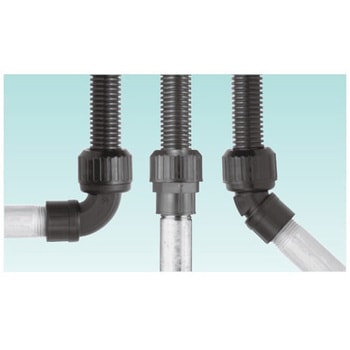

ケイフレックスとねじ付き鋼製電線管を接続するためのPA製の45°形コンビネーションカップリングです。ケイフレックスとコンビネーションカップリングの引張力は1000N (JIS C8461-23の分類コードは4ヘビー)です。

ガラスウール入りブレード掛けケイフレックス(型式LIGB)と厚鋼電線管を接続するためのコンビネーションカップリングです。ケイフレックスとコンビネーションカップリングの引張力は1000N(JIS C 8461-23の分類コードは4ヘビー)です。

サンフレキROBO をバックシェル付きMS コネクタに接続するためのカップリングです。サンフレキROBO#16～#40 とカップリングの引張力は250N(JIS C 8461-23 分類コードは2 ライト)です。MSコネクタとカップリングの接続は、手締めにて行なって下さい。増し締めを行なう場合は、アルミたて型モータレンチ(スーパーツール製品番MFT 68A を推奨)、プライヤー等を使用して締付けて下さい。締付すぎにはご注意下さい。MS コネクタへの参考締め付けトルクは以下の通りです。

サンフレキROBO をバックシェルなしコネクタに接続するためのカップリングです。サンフレキROBO#16～#32 とカップリングの引張力は250N(JIS C 8461-23 分類コードは2 ライト)です。MS コネクタとカップリングの接続は、手締めにて行なって下さい。増し締めを行なう場合は、アルミたて型モータレンチ (スーパーツール製品番MFT 68A を推奨)、プライヤー等を使用して締付けて下さい。締付すぎにはご注意下さい。MS コネクタへの参考締め付けトルクは以下の通りです。

サンフレキROBOをバックシェルなしMSコネクタに接続するためのコンビネーションカップリングです。MSコネクタとカップリングの接続は、手締めにて行なって下さい。増し締めを行なう場合はアルミたて型モータレンチ(スーパーツール製品番MFT68Aを推奨)、プライヤー等を使用して締付けて下さい。締付すぎにご注意下さい。サンフレキROBO#16～#63とカップリングの引張力は250N(JIS C8461-23の分類コードは2ライト)です。MSコネクタへの参考締め付けトルクは以下の通りです。

防水仕様KMKI，KMKE に使用している防水シール付トルク小ねじは単品で販売しております。商品分類名「サンパーツ」361 頁のGLPA563 をご参照下さい。非防水仕様KMK2I，KMK2E に使用しているトルク小ねじは単品で販売しております。商品分類名「サンパーツ」361 頁のSPPA409 をご参照下さい。

サンフレキROBOをバックシェルなしMSコネクタに接続するためのコンビネーションカップリングです。MSコネクタとカップリングの接続は、手締めにて行なって下さい。増し締めを行なう場合はアルミたて型モータレンチ(スーパーツール製品番MFT68Aを推奨)、プライヤー等を使用して締付けて下さい。締付すぎにご注意下さい。サンフレキROBO#16～#63とカップリングの引張力は250N(JIS C8461-23の分類コードは2ライト)です。MSコネクタへの参考締め付けトルクは以下の通りです。

ケイフレックスをバックシェルなしMS コネクタに接続するためのコンビネーションカップリングです。MS コネクタとカップリングの接続は、アルミたて型モータレンチ( スーパーツール製品番MFT68Aを推奨)、プライヤー等を使用して堅固に締付けて下さい。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコンビネーションカップリングの引張力は#10 は500N (JIS C8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー) です。MS コネクタへの参考締め付けトルクは以下の通りです。

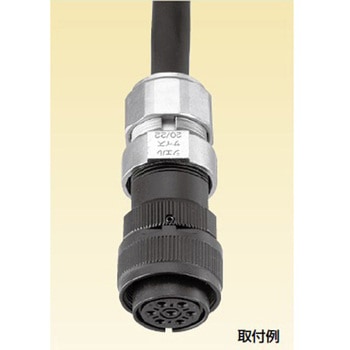

ケーブルをバックシェルなしのMS コネクタに接続したとき、放水仕様にするためのカップリングです。MSコネクタとカップリングの接続は、アルミたて型モーターレンチ(スーパーツール製品番MFT68Aを推奨)、プライヤー等を使用して堅固に締付けて下さい。MS コネクタへの参考締め付けトルクは以下の通りです。

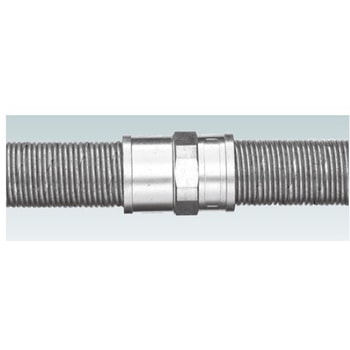

プリカチューブ相互を接続するためのねじ込み式のカップリングです。プリカチューブとカップリングの引張力は500N(JIS C 8461-22の分類コードは3ミディアム)です。JIS C 8461-1 による分類コード:X355X13023X0

ケーブルをバックシェルなしのMS コネクタに接続したとき、放水仕様にするためのカップリングです。MSコネクタとカップリングの接続は、アルミたて型モーターレンチ(スーパーツール製品番MFT68Aを推奨)、プライヤー等を使用して堅固に締付けて下さい。MS コネクタへの参考締め付けトルクは以下の通りです。

ケイフレックスをバックシェルなしMSコネクタに接続し、しかもケーブルをグランドするコンビネーションカップリングです。複数本のケーブルをグランドするカップリングもご用意できます。お問合せ下さい。MSコネクタとカップリングの接続は、アルミたて型モータレンチ(スーパーツール製品番MFT68Aを推奨)、プライヤー等を使用して堅固に締付けて下さい。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KIを表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコンビネーションカップリングの引張力は#10は500N(JIS C8461-23の分類コードは3ミディアム)、#12～54は1000N(JIS C 8461-23の分類コードは4ヘビー)です。MSコネクタへの参考締め付けトルクは以下の通りです。

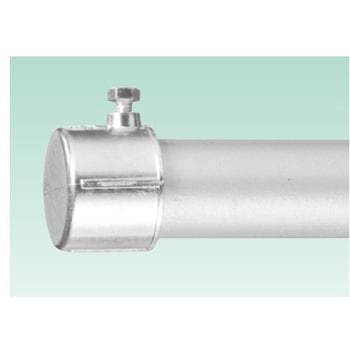

電線管用のZDC製小ねじ止め式キャップです。このキャップは、ケーブル用電線管配管にご使用下さい。

サンフレキROBO を制御盤類のノックアウトに接続し、接続方向を軸に回転させるためのコネクタです。サンフレキROBO#16～#63 とコネクタの引張力は250N(JIS C 8461-23 の分類コードは2 ライト)です。回転部破損防止のため下記の事項にご配慮いただき、必要に応じて実装試験のうえご使用下さい。 ・サンフレキROBO が袋ナット根元から曲がらないよう長さに余裕を持たせて下さい。 ・サンフレキROBO が振られないよう安全な可動条件、配管、収容率にして下さい。 (逆U 字配管は振られやすいので特にご注意下さい。)高負荷での回転動作が避けられない場合は、樹脂製ベアリング式回転ハブHR2HG をご使用下さい。

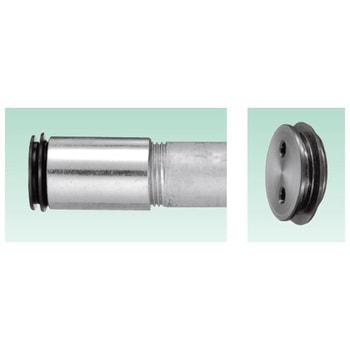

鋼製電線管のカップリング用の合成樹脂製プラグです。コンクリートの壁にカップリングを埋設し、カップリング止めにするとき、仮枠にプラグを接しさせて使用します。

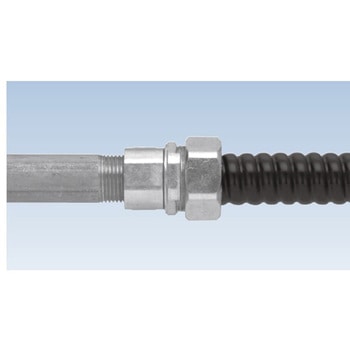

プリカチューブとねじ付き鋼製電線管を接続するためのコンビネーションカップリングです。プリカチューブの接続はユニオン式、鋼製電線管の接続は、ねじ込み式です。プリカチューブとカップリングの引張力は500N(JIS C 8461-22の分類コードは3ミディアム)です。JIS C 8461-1による分類コード:X355X13023X0

ケイフレックスをバックシェル付きMS コネクタに接続するためのコンビネーションカップリングです。MS コネクタとカップリングの接続は、アルミたて型モータレンチ ( スーパーツール製品番 MFT68A を推奨)、プライヤー等を使用して堅固に締付けて下さい。表中の「接続できるケイフレックス」欄の※印はKMS、KMV、KPF、KIC、KIH、KIV、KMEC、KPBF、KUU、KCS、KMB、KIB、KM、KI を表しています。詳細サイズについては、ケイフレックスの各頁をご参照下さい。ケイフレックスとコンビネーションカップリングの引張力は#10 は500N (JIS C 8461-23 の分類コードは3 ミディアム)、#12～54 は1000N (JIS C 8461-23 の分類コードは4 ヘビー) です。MS コネクタへの参考締め付けトルクは以下の通りです。

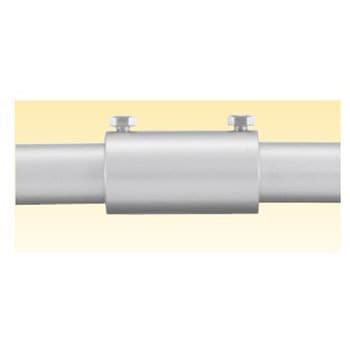

ねじ付き厚鋼電線管相互を接続するためのカップリングです。

ケーブルをバックシェルなしのMSコネクタに接続したとき、防水仕様にするためのカップリングです。MSコネクタとカップリングの接続は、手締めにて行なって下さい。増し締めを行なう場合はアルミたて型モータレンチ(スーパーツール製品番MFT 68Aを推奨)、プライヤー等を使用して締付けて下さい。締付けすぎにはご注意下さい。色調は、ライトグレー色のみです。MSコネクタへの参考締め付けトルクは以下の通りです。

防水プリカとねじ付き鋼製電線管を接続するためのコンビネーションカップリングです。プリカチューブの接続は、ユニオン式です。鋼製電線管の接続は、ねじ込み式です。プリカチューブとカップリングの引張力は500N (JIS C 8461-22 の分類コードは3 ミディアム) です。JIS C 8461-1 による分類コード:X342X13023X0

サンフレキROBO をねじ付き電線管に接続するためのカップリングです。サンフレキROBO#16～#63 とカップリングの引張力は250N(JIS C 8461-23 の分類コードは2 ライト)です。

防水プリカと鋼製電線管を接続するための防水型のコンビネーションカップリングです。プリカチューブの接続は、ユニオン式です。トルク小ねじの締め付けは、頭が折れるまで行います。トルク小ねじの折れた頭部に対して、安全保護の為の保護キャップが使用できます。トルク小ねじのかわりに六角小ねじ(SUS 製)を取り付けたものも特注にて承ります。その場合、品番の末尾にVL を追加して下さい。納期区分は確です。( 例:WKI17VL) ・VL 付きは、ねじなし鋼製電線管接続用です。ねじ部は切断してご使用下さい。薄鋼電線管は、ねじ部を切断してご使用下さい。鋼製電線管を引き抜く際、パッキンがめくれて破損する場合がありますので、パッキン単体でも販売しています。WK I 用:RPP I ※-S(例:RPP I 16-S)WKE 用:RPPE※-S(例:RPPE19-S)本製品に使用している防水シール付トルク小ねじは単品で販売しております。WKI は、ケーブル工事にご使用下さい。プリカチューブとカップリングの引張力は500N(JIS C 8461-22 の分類コードは3 ミディアム) です。電線管とカップリングの引張力は#15～30 にあっては500N(JIS C 8461-22 の分類コードは3 ミディアム)、#38 以上は1000N(JIS C 8461-22 の分類コードは4 ヘビー) です。JIS C 8461-1 による分類コード:X342X16523X0(WKI を除く)

サンフレキROBO 相互を90°曲げて接続し、しかもカップリングを支持板(厚さ6mm)に固定するカップリングです。サンフレキROBO とカップリングの引張力は250N(JIS C 8461-23の分類コードは2 ライト)です。

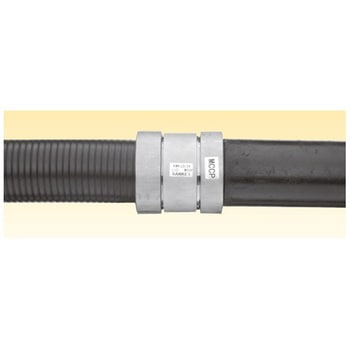

ビニル被覆ケイフレックスLIC/LIH とJFE 製MCCP 管を接続するためのステンレス(SUS304)製のコンビネーションカップリングです。表中の「接続できるケイフレックス」欄の※はLIC、LIH を推奨しますが、標準のビニル被覆ケイフレックスKMS、KMV、KPF、 KIC、KIH、KIV、KMEC も接続できます。詳細サイズについては、ケイフレックス(ステンレス製含む)の各頁をご参照下さい。
