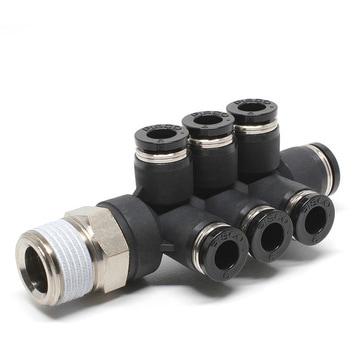

PKVD8-6-03 ブランチトリプルエルボ PISCO(ピスコ) 71847067



PKVD8-6-03 ブランチトリプルエルボ PISCO(ピスコ) 71847067
PKVD8-6-03 ブランチトリプルエルボ PISCO(ピスコ) 71847067
PKVD8-6-03 ブランチトリプルエルボ PISCO(ピスコ) 71847067

ブランチトリプルエルボ

商品レビューを投稿する
10日以内出荷返品不可10日以内出荷とは
内容量
1袋(10個)
接続ねじ
R3/8
注文コード
71847067
品番
PKVD8-6-03
参考基準価格(税別)¥11,000販売価格(税込)¥7,918
販売価格(税別)
7,198

一般空気圧配管に使用する、最もスタンダードなワンタッチ継手です。機種を豊富に取り揃え、あらゆる空気圧配管に対応します。
取付け後、チューブの取り出し角度を変えられます。
(接続口形状/ねじとワンタッチ継手の組合せ商品に限る。)シール材は、あらかじめ塗布してあります。その為、シールテープは不要です。

用途
ねじとチューブの接続
寸法A(mm)
12
寸法B(mm)
80.7
寸法C1(mm)
18.1
寸法C2(mm)
17
寸法E(mm)
21.3
寸法J(mm)
12.5
寸法L1(mm)
39.9
寸法L2(mm)
34.4
寸法P1(Φmm)
14.5
寸法P2(Φmm)
18
対辺H(mm)
17
形状
ブランチトリプルエルボ
使用流体
空気、水(条件有)
最高使用圧力(MPa)
1
接続ねじ種類
R
接続ねじ
R3/8
開放リング/樹脂本体:ブラック
質量(g)
52
タイプ
標準タイプ
使用温度範囲(℃)
0~60(凍結なきこと)
寸法D1(Φmm)
8
寸法D2(Φmm)
6
寸法P3(Φmm)
12.5
使用真空圧力(kPa)
-100
RoHS指令(10物質対応)
対応
注意
※L1寸法は、ねじ締付け後の参考寸法です。
