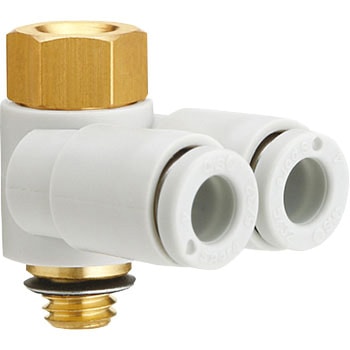

ブランチユニバーサルメスエルボ KQ2ZF (ガスケットシール) ミリサイズ
有効断面積(mm2)
(ナイロン)3.4
(ウレタン)3.4
ねじ規格
(ウレタン)3.4
取付部:JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部:JIS B0205(メートル細目ねじ)
用途めねじおよびおねじ、どちらからでも同一方向および90度方向の2分岐配管に使用、多連接続も可能。
適合チューブ外径(Φmm)4
接続ねじM5×0.8
形状ブランチユニバーサルエルボ
色ボディー:白色系、リリースブッシュ:ライトグレー
質量(g)6.3
管接続口径M5×0.8

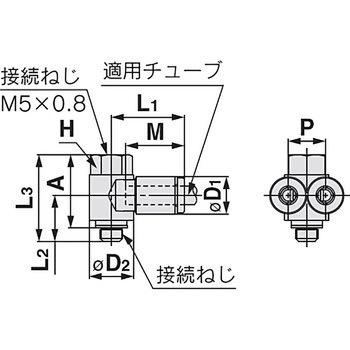

寸法L1(mm)16.5
シール方式(おねじ)シール剤なし
寸法A(mm)16.2
ねじの種類M
寸法D1(Φmm)8.2
寸法D2(Φmm)9.8
寸法L2(mm)10.2
寸法P(mm)8.2
寸法L3(mm)19.2
寸法M(mm)13.3
使用流体空気、水
使用圧力範囲-100kPa~1MPa
保証耐圧力(MPa)3
周囲温度および使用流体温度(℃)-5~60、水の場合:0~40(凍結なきこと)
六角対辺H(mm)8
最小穴径(mm)2.5
内容量1袋(10個)
ナット部:JIS B0205(メートル細目ねじ)
注意
※寸法ΦD1は最大径を意味します。
