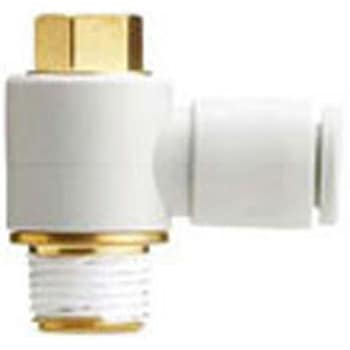

ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ



ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ 商品レビューを投稿する

ねじ規格
取付部:JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部:JIS B0205(メートル細目ねじ)
用途
ボディの六角頭部をボックスレンチで締付ける狭いスペース用のエルボユニオン。
形状
ユニバーサルエルボユニオン
使用流体
空気、水
ねじの種類
R Rc
ボディー:白色系、リリースブッシュ:ライトグレー
シール
(ねじ部)シール剤付
シール方式
(おねじ)シール剤付
使用圧力範囲
-100kPa〜1MPa
保証耐圧力(MPa)
3
周囲温度および使用流体温度(℃)
-5〜60、水の場合:0〜40(凍結なきこと)
注意
※寸法ΦD1は最大径を意味します。
※寸法AはRねじのねじ込み後の参考寸法

お気に入りに追加
↓各品番毎の詳細は注文コードをクリックしてください。
36 件中 1 - 36 件
注文
コード

品番
内容量
寸法A(mm)
寸法D1(Φmm)
寸法D2(Φmm)
寸法L1(mm)
寸法L2(mm)
寸法L3(mm)
寸法M(mm)
六角対辺H(mm)
適合チューブ外径(Φmm)
管接続口径
接続ねじ
参考
基準
価格
(税別)
通常価格
(税別)
購入数 販売価格
(税別)
販売価格
(税込)
出荷
関連
数量
41401875 KQ2V04-01AS
CADデータ
1袋(10個) 22.5 8.2 13.4 19.3 13.7 25.6 13.3 8 4 1/8 R1/8 ¥3,720
¥3,190 1 3,190
3,509 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41401884 KQ2V04-01NS
CADデータ
1袋(10個) 22.5 8.2 13.4 19.3 13.7 25.6 13.3 8 4 1/8 R1/8 ¥3,920
¥3,390 1 3,390
3,729 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41401893 KQ2V06-01AS
CADデータ
1袋(10個) 22.5 10.4 13.4 20.5 13.7 25.6 13.3 8 6 1/8 R1/8 ¥3,910
¥3,390 1 3,390
3,729 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41208587 KQ2V06-02AS
CADデータ
1個 25.8 10.4 15.3 19.9 17.9 30.5 13.3 10 6 1/4 R1/4 ¥445
¥379 1 379
417 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
41401902 KQ2V06-01NS
CADデータ
1袋(10個) 22.5 10.4 13.4 20.5 13.7 25.6 13.3 8 6 1/8 R1/8 ¥4,110
¥3,490 1 3,490
3,839 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41208596 KQ2V08-01AS
CADデータ
1個 24.5 13.2 17.6 23.5 15.1 27.6 14.2 12 8 1/8 R1/8 ¥482
¥419 1 301
331 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可
41401911 KQ2V06-02AS
CADデータ
1袋(10個) 25.8 10.4 15.3 19.9 17.9 30.5 13.3 10 6 1/4 R1/4 ¥4,450
¥3,790 1 3,790
4,169 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41208605 KQ2V08-02AS
CADデータ
1個 26.3 13.2 17.6 23.5 18.5 31 14.2 12 8 1/4 R1/4 ¥509
¥439 1 351
386 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
41401927 KQ2V06-02NS
CADデータ
1袋(10個) 25.8 10.4 15.3 19.9 17.9 30.5 13.3 10 6 1/4 R1/4 ¥4,750
¥3,990 1 3,990
4,389 (税込) 平日15時までにご注文いただくと、6日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41401936 KQ2V08-01AS
CADデータ
1袋(10個) 24.5 13.2 17.6 23.5 15.1 27.6 14.2 12 8 1/8 R1/8 ¥4,820
¥3,990 1 3,990
4,389 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41208623 KQ2V10-02AS
CADデータ
1個 30.2 15.9 20.6 25.9 19.9 34.9 15.6 14 10 1/4 R1/4 ¥587
¥499 1 499
549 (税込) 平日15時までのご注文は、当日出荷になります。(土・日・祝は除く)
返品不可
41401945 KQ2V08-01NS
CADデータ
1袋(10個) 24.5 13.2 17.6 23.5 15.1 27.6 14.2 12 8 1/8 R1/8 ¥5,120
¥4,390 1 4,390
4,829 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41401954 KQ2V08-02AS
CADデータ
1袋(10個) 26.3 13.2 17.6 23.5 18.5 31 14.2 12 8 1/4 R1/4 ¥5,090
¥4,390 1 4,390
4,829 (税込) 平日15時までにご注文いただくと、4日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41208641 KQ2V12-03AS
CADデータ
1個 32.5 18.5 25.2 28.5 21.4 37.6 17 17 12 3/8 R3/8 ¥791
¥679 1 679
747 (税込) 欠品中
返品不可
41401963 KQ2V08-02NS
CADデータ
1袋(10個) 26.3 13.2 17.6 23.5 18.5 31 14.2 12 8 1/4 R1/4 ¥5,590
¥4,790 1 4,790
5,269 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41401972 KQ2V08-03AS
CADデータ
1袋(10個) 30.2 13.2 20.6 23.1 19.5 35.3 14.2 14 8 3/8 R3/8 ¥5,820
¥4,990 1 4,990
5,489 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41401981 KQ2V08-03NS
CADデータ
1袋(10個) 30.2 13.2 20.6 23.1 19.5 35.3 14.2 14 8 3/8 R3/8 ¥6,420
¥5,490 1 5,490
6,039 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41401997 KQ2V10-02AS
CADデータ
1袋(5個) 30.2 15.9 20.6 25.9 19.9 34.9 15.6 14 10 1/4 R1/4 ¥2,935
¥2,490 1 2,490
2,739 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41402006 KQ2V10-02NS
CADデータ
1袋(5個) 30.2 15.9 20.6 25.9 19.9 34.9 15.6 14 10 1/4 R1/4 ¥3,185
¥2,790 1 2,790
3,069 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41402015 KQ2V10-03AS
CADデータ
1袋(5個) 30.2 15.9 20.6 25.9 20.3 35.3 15.6 14 10 3/8 R3/8 ¥3,045
¥2,590 1 2,590
2,849 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41402024 KQ2V10-03NS
CADデータ
1袋(5個) 30.2 15.9 20.6 25.9 20.3 35.3 15.6 14 10 3/8 R3/8 ¥3,345
¥2,890 1 2,890
3,179 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41402033 KQ2V12-03AS
CADデータ
1袋(5個) 32.5 18.5 25.2 28.5 21.4 37.6 17 17 12 3/8 R3/8 ¥3,955
¥3,390 1 3,390
3,729 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41402042 KQ2V12-03NS
CADデータ
1袋(5個) 32.5 18.5 25.2 28.5 21.4 37.6 17 17 12 3/8 R3/8 ¥4,355
¥3,790 1 3,790
4,169 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41402051 KQ2V12-04AS
CADデータ
1袋(5個) 34.4 18.5 25.2 28.5 24.6 40.8 17 17 12 1/2 R1/2 ¥4,045
¥3,490 1 3,490
3,839 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41402067 KQ2V12-04NS
CADデータ
1袋(5個) 34.4 18.5 25.2 28.5 24.6 40.8 17 17 12 1/2 R1/2 ¥4,595
¥3,990 1 3,990
4,389 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41402076 KQ2V16-03AS
CADデータ
1袋(5個) 40.3 23.8 32.3 34.2 25.1 45.4 20.6 21 16 3/8 R3/8 ¥8,535
¥6,990 1 6,990
7,689 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41402085 KQ2V16-03NS
CADデータ
1袋(5個) 40.3 23.8 32.3 34.2 25.1 45.4 20.6 21 16 3/8 R3/8 ¥9,635
¥7,990 1 7,990
8,789 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41402094 KQ2V16-04AS
CADデータ
1袋(5個) 42.2 23.8 32.3 34.2 28.3 48.6 20.6 21 16 1/2 R1/2 ¥8,735
¥7,490 1 7,490
8,239 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41402103 KQ2V16-04NS
CADデータ
1袋(5個) 42.2 23.8 32.3 34.2 28.3 48.6 20.6 21 16 1/2 R1/2 ¥10,185
¥8,690 1 8,690
9,559 (税込) 平日15時までにご注文いただくと、3日後以内に出荷する商品です。(土・日・祝は除く)
返品不可
41208562 KQ2V04-01AS
CADデータ
1個 22.5 8.2 13.4 19.3 13.7 25.6 13.3 8 4 1/8 R1/8 ¥372
¥319 1 319
351 (税込) 返品不可 廃番 代替品有
41208571 KQ2V06-01AS
CADデータ
1個 22.5 10.4 13.4 20.5 13.7 25.6 13.3 8 6 1/8 R1/8 ¥391
¥339 1 339
373 (税込) 廃番 代替品有
41208614 KQ2V08-03AS
CADデータ
1個 30.2 13.2 20.6 23.1 19.5 35.3 14.2 14 8 3/8 R3/8 ¥582
¥499 1 499
549 (税込) 返品不可 廃番 代替品有
41208632 KQ2V10-03AS
CADデータ
1個 30.2 15.9 20.6 25.9 20.3 35.3 15.6 14 10 3/8 R3/8 ¥609
¥519 1 519
571 (税込) 返品不可 廃番 代替品有
41208657 KQ2V12-04AS
CADデータ
1個 34.4 18.5 25.2 28.5 24.6 40.8 17 17 12 1/2 R1/2 ¥809
¥689 1 689
758 (税込) 返品不可 廃番 代替品有
41208666 KQ2V16-03AS
CADデータ
1個 40.3 23.8 32.3 34.2 25.1 45.4 20.6 21 16 3/8 R3/8 ¥1,707
¥1,490 1 1,490
1,639 (税込) 返品不可 廃番 代替品有
41208675 KQ2V16-04AS
CADデータ
1個 42.2 23.8 32.3 34.2 28.3 48.6 20.6 21 16 1/2 R1/2 ¥1,747
¥1,490 1 1,490
1,639 (税込) 返品不可 廃番 代替品有
↑各品番毎の詳細は注文コードをクリックしてください。
お気に入りに追加





相当品がございます、是非ご確認ください。

旧注文コード
品番
  新注文コード
品番
    理由
41208562
KQ2V04-01AS
41401875
KQ2V04-01AS
KQ2V04-01AS ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ SMC 41401875 ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ
SMC 1袋(10個)
3,190 3,509税込
内容量に違いがあります
41208571
KQ2V06-01AS
41401893
KQ2V06-01AS
KQ2V06-01AS ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ SMC 41401893 ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ
SMC 1袋(10個)
3,390 3,729税込
内容量に違いがあります
41208614
KQ2V08-03AS
41401972
KQ2V08-03AS
KQ2V08-03AS ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ SMC 41401972 ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ
SMC 1袋(10個)
4,990 5,489税込
内容量に違いがあります
41208632
KQ2V10-03AS
41402015
KQ2V10-03AS
KQ2V10-03AS ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ SMC 41402015 ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ
SMC 1袋(5個)
2,590 2,849税込
内容量に違いがあります
41208657
KQ2V12-04AS
41402051
KQ2V12-04AS
KQ2V12-04AS ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ SMC 41402051 ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ
SMC 1袋(5個)
3,490 3,839税込
内容量に違いがあります
41208666
KQ2V16-03AS
41402076
KQ2V16-03AS
KQ2V16-03AS ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ SMC 41402076 ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ
SMC 1袋(5個)
6,990 7,689税込
内容量に違いがあります
41208675
KQ2V16-04AS
41402094
KQ2V16-04AS
KQ2V16-04AS ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ SMC 41402094 ユニバーサルエルボユニオン KQ2V (シール剤付) ミリサイズ
SMC 1袋(5個)
7,490 8,239税込
内容量に違いがあります
