有効断面積(mm2)(ナイロン)7.5
(ウレタン)5.9
ねじ規格取付部：JIS B0203(管用テーパねじ)、JIS B0205(メートル並目ねじ)
ナット部：JIS B0205(メートル細目ねじ)

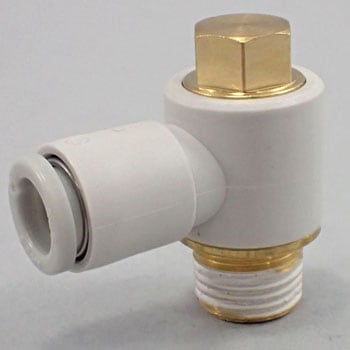

用途ボディの六角頭部をボックスレンチで締付ける狭いスペース用のエルボユニオン。寸法A(mm)22.5寸法D1(Φmm)10.4寸法D2(Φmm)13.4寸法L1(mm)20.5寸法L2(mm)13.7寸法L3(mm)25.6寸法M(mm)13.3六角対辺H(mm)8形状ユニバーサルエルボユニオン適合チューブ外径(Φmm)6使用流体空気、水ねじの種類RRc管接続口径1/8接続ねじR1/8色ボディー：白色系、リリースブッシュ：ライトグレー質量(g)13.5シール(ねじ部)シール剤付シール方式(おねじ)シール剤付材質(ねじ部)黄銅使用圧力範囲-100kPa～1MPa保証耐圧力(MPa)3周囲温度および使用流体温度(℃)-5～60、水の場合：0～40(凍結なきこと)最小穴径(mm)4.5
