ラインレベルコンバーター

Name: ラインレベルコンバーター
Brand: TEAC

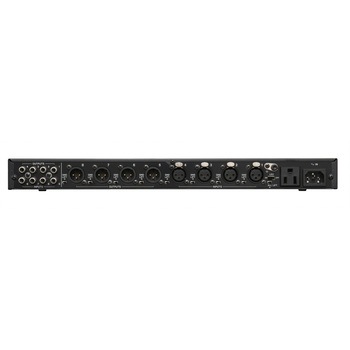

アンバランス入力をバランス出力に変換する回路を4系統、およびバランス入力をアンバランス出力に変換する回路を4系統内蔵したバランス/アンバランスラインコンバーターです。
多彩なバランス、アンバランスの分配および変換機能を搭載
信号の有無を表示するインジケータや、接続機器のレベルを揃える半固定トリムを装備しています。
また入力信号の分配(ADA: Audio Distributed Amplifier)機能を装備。アンバランス入力信号を分配してバランス出力、およびバランス入力信号を分配してアンバランス出力が可能です。
1UラックマウントサイズのTASCAMレコーダーと同寸法のTASCAM標準1Uラックマウントサイズを採用しており、ラックマウント時に奥行きがフラットになります。

質量(kg)3電源(V)AC100～240(50/60Hz)消費電力(W)6定格出力【UNBALANCE TO BALANCE】出力(バランス)：XLR-3-32相当(1:GND、2:HOT、3:COLD)、出力インピーダンス：94Ω、規定負荷インピーダンス：10kΩ、最小負荷インピーダンス：600Ω、規定出力レベル：+4dBu(OUTPUT LEVELスイッチ：+4dBu)、-20dBu(OUTPUT LEVELスイッチ：-20dBu)、最大出力レベル：+23dBu、【BALANCE TO UNBALANCE】出力(アンバランス)：RCAピンジャック、出力インピーダンス：200Ω、規定負荷インピーダンス：10kΩ、最小負荷インピーダンス：1kΩ、規定出力レベル：-10dBV、最大出力レベル：+18dBV外形寸法(幅W×高さH×奥行D)(mm)482.6×44.5×295(突起部含む)周波数特性20Hz～100kHz±3dB(規定入出力レベル)S/N比90dB(規定入出力レベル、20kHz LPF、A-WTD、OUTPUT LEVELスイッチ：+4dBu)、87dB(規定入出力レベル、20Hz HPF+20kHz LPF、OUTPUT LEVELスイッチ：+4dBu)歪率(%)総合：0.007以下(1kHz、規定入出力レベル)定格入力【UNBALANCE TO BALANCE】入力(アンバランス)：RCAピンジャック、入力インピーダンス：23kΩ(INPUT LINKスイッチオール OFF)、5.7kΩ(INPUT LINKスイッチオール ON)、規定入力レベル：-10dBV、最大入力レベル：+4.8dBV、インジケータ検出レベル：-38dBV以上、【BALANCE TO UNBALANCE】入力(バランス)：XLR-3-31相当(1:GND、2:HOT、3:COLD)、入力インピーダンス：54kΩ(INPUT LINKスイッチオール OFF)、13.5kΩ(INPUT LINKスイッチオール ON)、規定入力レベル：+4dBu(INPUT LEVELスイッチ：+4dBu)、-20dBu(INPUT LEVELスイッチ：-20dBu)、最大入力レベル：+30dBu(INPUT LEVEL スイッチ：+4dBu)、+8dBu(INPUT LEVEL スイッチ：-20dBu)、インジケータ検出レベル：-24dBu以上(INPUT LEVELスイッチ：+4dBu)、-48dBu以上(INPUT LEVEL スイッチ：-20dBu)可変範囲TRIM：±12dB内容量1台
